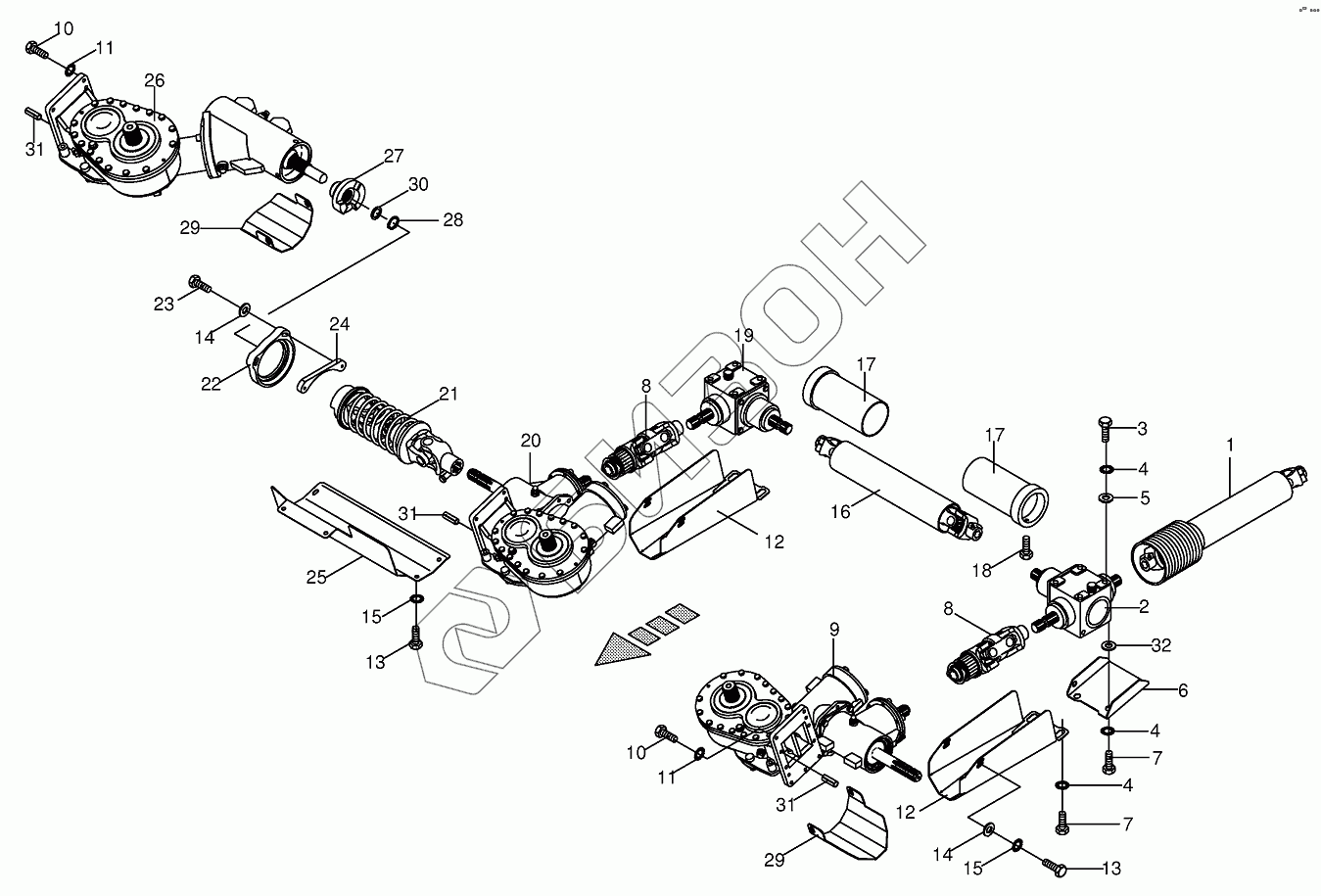

Графический каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Drive cpl.
1
1
1
2
3
4
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
21
21
22
23
24
25
25
25
25
26
26
26
26
26
27
28
29
29
30
30
30
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270028810 | Pto drive shaft |
Загрузка ...
|
|
| 1 | 270006550 | Pto drive shaft |
Загрузка ...
|
|
| 1 | 270013460 | Pto drive shaft |
Загрузка ...
|
|
| 2 | 002674192 | T-Gearbox |
Загрузка ...
|
|
| 3 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009103620 | Washer |
Загрузка ...
|
|
| 6 | 200910480 | PTO shaft guard |
Загрузка ...
|
|
| 7 | 009006720 | Hex head bolt |
Загрузка ...
|
|
| 8 | 270004590 | Double universal joint |
Загрузка ...
|
|
| 9 | 200903461 | Gearbox-left |
Загрузка ...
|
|
| 9 | 200917030 | Gearbox-left |
Загрузка ...
|
|
| 10 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 200910461 | PTO shaft guard |
Загрузка ...
|
|
| 13 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009106030 | Washer |
Загрузка ...
|
|
| 15 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 16 | 270004600 | Pto drive shaft |
Загрузка ...
|
|
| 16 | 270028790 | Pto drive shaft |
Загрузка ...
|
|
| 17 | 200910170 | Guard |
Загрузка ...
|
|
| 18 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 19 | 001554420 | Swing-garbox |
Загрузка ...
|
|
| 20 | 200917020 | Gearbox-right |
Загрузка ...
|
|
| 20 | 200902871 | Gearbox-right |
Загрузка ...
|
|
| 21 | 270004220 | Pto drive shaft |
Загрузка ...
|
|
| 21 | 270028770 | Pto drive shaft |
Загрузка ...
|
|
| 21 | 270004240 | Pto drive shaft |
Загрузка ...
|
|
| 22 | 200910070 | Receiver ring |
Загрузка ...
|
|
| 23 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 24 | 200921360 | Supporting plate |
Загрузка ...
|
|
| 25 | 200910331 | Retractable clutch plate-left |
Загрузка ...
|
|
| 25 | 200910231 | Retractable clutch plate-left |
Загрузка ...
|
|
| 25 | 200910321 | Retractable clutch plate-right |
Загрузка ...
|
|
| 25 | 200910221 | Retractable clutch plate-right |
Загрузка ...
|
|
| 26 | 200919881 | Z-Gearbox-right |
Загрузка ...
|
|
| 26 | 200919911 | Z-Gearbox-left |
Загрузка ...
|
|
| 26 | 200917050 | Z-Gearbox-right |
Загрузка ...
|
|
| 26 | 200917060 | Z-Gearbox-left |
Загрузка ...
|
|
| 27 | 200919670 | Retractable clutch |
Загрузка ...
|
|
| 28 | 009115410 | Circlip |
Загрузка ...
|
|
| 29 | 200930020 | Wearing plate |
Загрузка ...
|
|
| 30 | 009111330 | Shim ring |
Загрузка ...
|
|
| 30 | 009111340 | Shim ring |
Загрузка ...
|
|
| 30 | 009111361 | Shim ring |
Загрузка ...
|
|
| 31 | 009157010 | Cyl. pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
