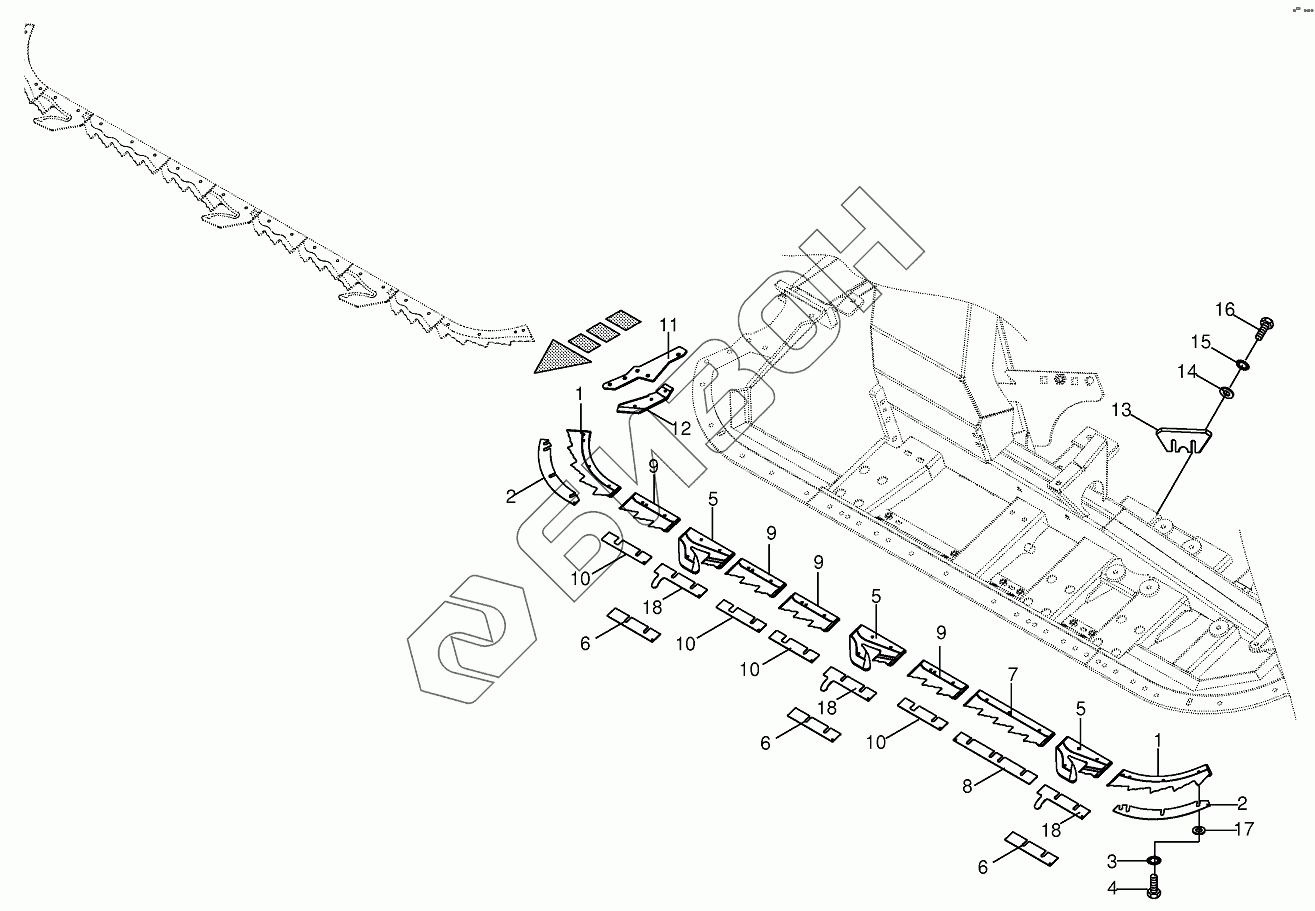

Графический каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Knife
1
1
1
2
2
2
2
3
3
4
5
5
5
5
5
5
6
6
6
6
7
7
8
8
9
9
9
9
9
9
9
10
10
10
10
10
11
12
13
13
14
15
15
16
16
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200931260 | Bow cutter-lateral right |
Загрузка ...
|
|
| 1 | 200931270 | Bow cutter-lateral left |
Загрузка ...
|
|
| 2 | 200930580 | Spacer plate |
Загрузка ...
|
|
| 2 | 200930380 | Spacer plate |
Загрузка ...
|
|
| 3 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 5 | 200931330 | V-Knife-left |
Загрузка ...
|
|
| 5 | 200934291 | Spike cutter-0,5 mm lh-optional |
Загрузка ...
|
|
| 5 | 200931320 | V-Knife-right |
Загрузка ...
|
|
| 5 | 200934281 | Spike cutter-0,5 mm rh-optional |
Загрузка ...
|
|
| 6 | 200930560 | Spacer plate |
Загрузка ...
|
|
| 6 | 200930400 | Spacer plate |
Загрузка ...
|
|
| 7 | 200931250 | Inter-cutter-left |
Загрузка ...
|
|
| 7 | 200931240 | Inter-cutter-right |
Загрузка ...
|
|
| 8 | 200930410 | Spacer plate |
Загрузка ...
|
|
| 8 | 200930550 | Spacer plate |
Загрузка ...
|
|
| 9 | 200931231 | Ladder cutter-left |
Загрузка ...
|
|
| 9 | 200931221 | Ladder cutter-right |
Загрузка ...
|
|
| 10 | 200930570 | Spacer plate |
Загрузка ...
|
|
| 10 | 200930390 | Spacer plate |
Загрузка ...
|
|
| 11 | 200930471 | Blade plate |
Загрузка ...
|
|
| 12 | 200915721 | Guide disc-left |
Загрузка ...
|
|
| 12 | 200915711 | Guide disc-right |
Загрузка ...
|
|
| 13 | 200931340 | Stripper knife |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009103620 | Washer |
Загрузка ...
|
|
| 16 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 17 | 900001210 | Washer |
Загрузка ...
|
|
| 18 | 200933730 | Spacer plate |
Загрузка ...
|
|
| 18 | 200930400 | Spacer plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
