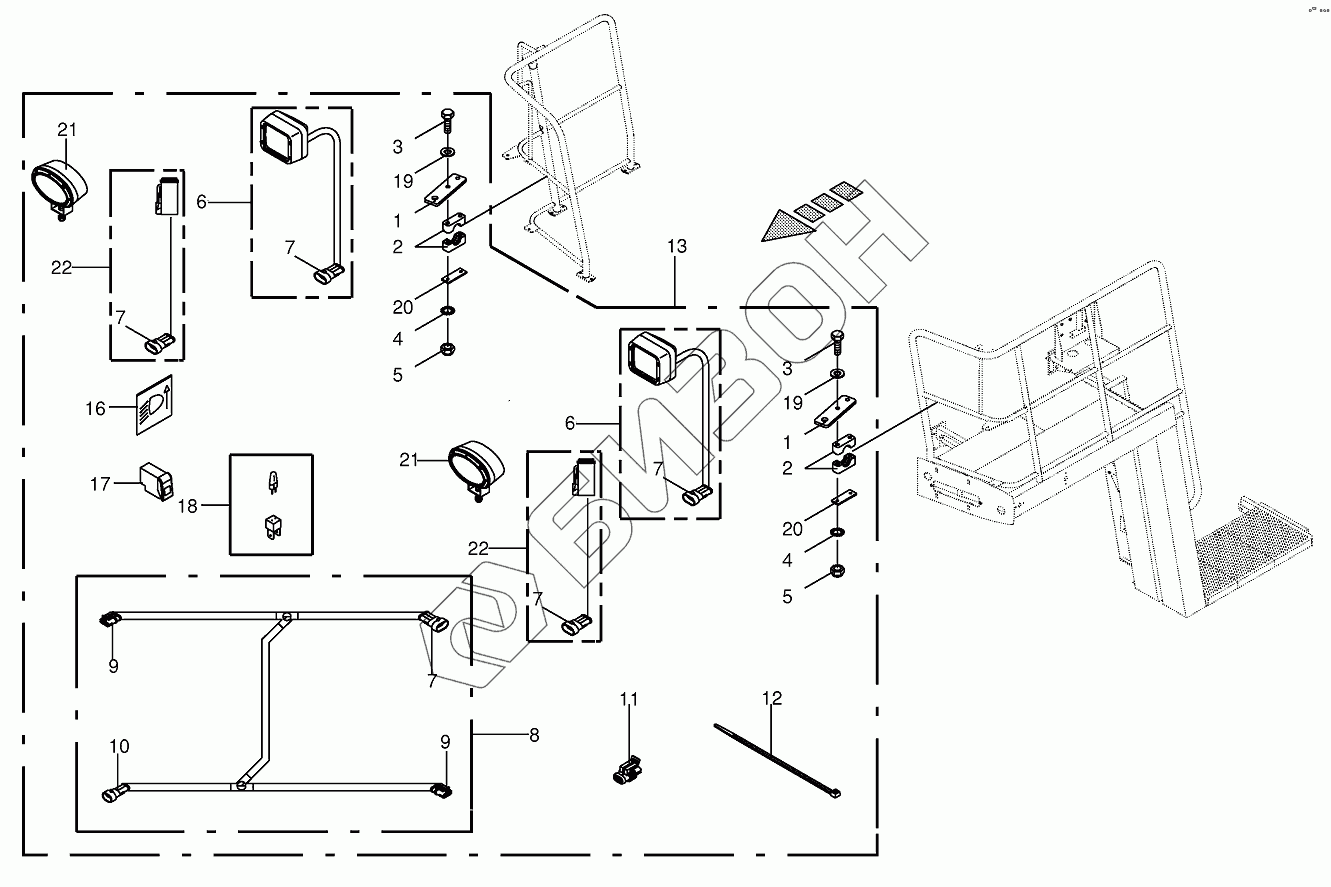

Графический каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Lighting
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
7
7
8
8
8
9
9
10
11
12
13
16
17
18
18
19
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009247140 | 009247140 | Bulb |
Загрузка ...
|
|
| 009247140 | 009247140 | Bulb |
Загрузка ...
|
|
| 1 | 200910931 | Support |
Загрузка ...
|
|
| 2 | 009251470 | Tube clamp-2 halves |
Загрузка ...
|
|
| 3 | 900001760 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087041 | Locknut |
Загрузка ...
|
|
| 6 | 200802631 | Headlight |
Загрузка ...
|
|
| 7 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 8 | 200802620 | Connecting cable |
Загрузка ...
|
|
| 9 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 10 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 11 | 003029830 | Blind bushing casing-2-pole |
Загрузка ...
|
|
| 12 | 009226711 | Cable band |
Загрузка ...
|
|
| 13 | 200910940 | Lighting -cpl. |
Загрузка ...
|
|
| 16 | 200807040 | Switch symbol-optional |
Загрузка ...
|
|
| 17 | 003025240 | Switch-ON- OFF |
Загрузка ...
|
|
| 18 | 003021070 | Lamp socket with bulb |
Загрузка ...
|
|
| 19 | 009104111 | Washer |
Загрузка ...
|
|
| 20 | 009251450 | Cover plate |
Загрузка ...
|
|
| 21 | 270062380 | Headlight |
Загрузка ...
|
|
| 22 | 200812790 | Connecting cable |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
