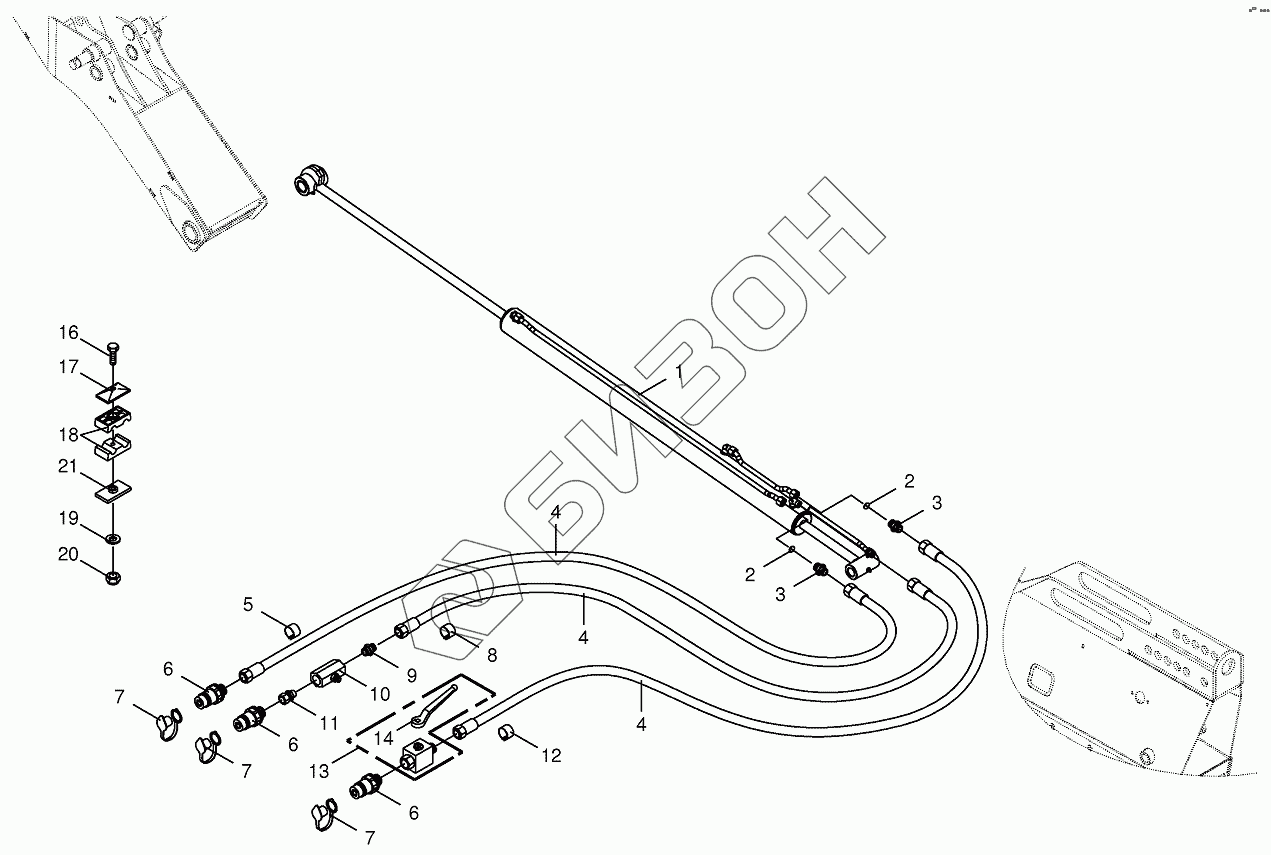

Графический каталог запасных частей к технике: KRONE ECR280CV/320CV. Hydraulics
1
2
2
3
3
4
4
4
5
6
6
6
7
7
7
8
9
10
11
12
13
14
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270094150 | 270094150 | Sealing set |
Загрузка ...
|
|
| 1 | 270041151 | Hydraulic cylinder |
Загрузка ...
|
|
| 2 | 003406872 | Throttling disc |
Загрузка ...
|
|
| 3 | 009210541 | Connector |
Загрузка ...
|
|
| 4 | 270078290 | High pressure hose line |
Загрузка ...
|
|
| 5 | 270081710 | Hose marking 2-red |
Загрузка ...
|
|
| 6 | 009211450 | Connector plug |
Загрузка ...
|
|
| 7 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 8 | 270025570 | Hose marking 1-red |
Загрузка ...
|
|
| 9 | 009209011 | Male connector |
Загрузка ...
|
|
| 10 | 009210410 | Throttle |
Загрузка ...
|
|
| 11 | 009210931 | Male connector |
Загрузка ...
|
|
| 12 | 270081700 | Hose marking 2-blue |
Загрузка ...
|
|
| 13 | 009196030 | Ball cock |
Загрузка ...
|
|
| 14 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 16 | 900001980 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009251340 | Cover plate |
Загрузка ...
|
|
| 18 | 270078280 | Tube clamp-2 halves |
Загрузка ...
|
|
| 19 | 009104130 | Washer |
Загрузка ...
|
|
| 20 | 009087060 | Locknut |
Загрузка ...
|
|
| 21 | 200350340 | Threaded plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
