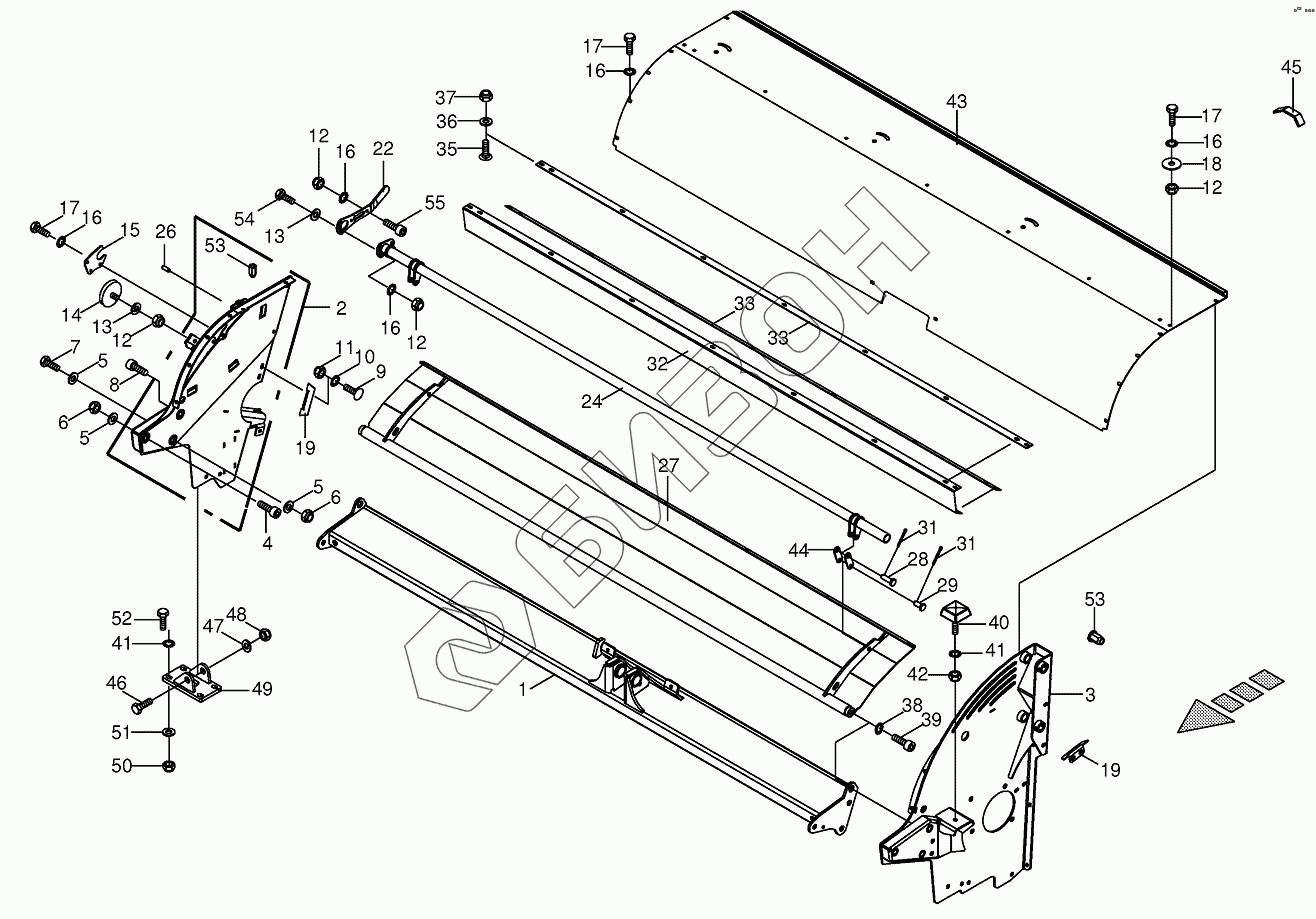

Графический каталог запасных частей к технике: KRONE ECR280CV/320CV. Tine conditioner housing
1
2
3
4
5
5
5
6
6
7
8
9
10
11
12
12
12
12
13
13
14
15
16
16
16
16
16
17
17
17
18
19
19
22
24
24
26
27
27
28
29
31
31
32
32
33
33
33
35
36
37
38
39
40
41
41
42
43
43
44
45
46
47
48
49
50
51
52
52
53
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200350550 | Supporting beam |
Загрузка ...
|
|
| 1 | 200338480 | Supporting beam |
Загрузка ...
|
|
| 2 | 200350440 | Side wall-right |
Загрузка ...
|
|
| 3 | 200350380 | Side wall-left |
Загрузка ...
|
|
| 4 | 900017560 | Allen screw |
Загрузка ...
|
|
| 5 | 009103031 | Washer |
Загрузка ...
|
|
| 6 | 009087190 | Locknut |
Загрузка ...
|
|
| 7 | 009003920 | Hex head bolt |
Загрузка ...
|
|
| 8 | 900016020 | Allen screw |
Загрузка ...
|
|
| 9 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009087060 | Locknut |
Загрузка ...
|
|
| 13 | 009104130 | Washer |
Загрузка ...
|
|
| 14 | 270061350 | Rubber pad |
Загрузка ...
|
|
| 15 | 200350540 | Bearing plate |
Загрузка ...
|
|
| 16 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009106030 | Washer |
Загрузка ...
|
|
| 19 | 200348520 | Stripper |
Загрузка ...
|
|
| 22 | 200347660 | Adjusting lever |
Загрузка ...
|
|
| 24 | 200338640 | Turning lever |
Загрузка ...
|
|
| 24 | 200350660 | Turning lever |
Загрузка ...
|
|
| 26 | 009126342 | Roll pin |
Загрузка ...
|
|
| 27 | 200338730 | Conditioner flap |
Загрузка ...
|
|
| 27 | 200350700 | Conditioner flap |
Загрузка ...
|
|
| 28 | 009536301 | Pin |
Загрузка ...
|
|
| 29 | 002227351 | Pin |
Загрузка ...
|
|
| 31 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 32 | 200350680 | Protecting skirt |
Загрузка ...
|
|
| 32 | 200338610 | Protecting skirt |
Загрузка ...
|
|
| 33 | 200338960 | Clamping plate |
Загрузка ...
|
|
| 33 | 200350690 | Clamping plate |
Загрузка ...
|
|
| 35 | 900005840 | Coach bolt |
Загрузка ...
|
|
| 36 | 900005880 | Washer |
Загрузка ...
|
|
| 37 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 38 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 39 | 009032051 | Allen screw |
Загрузка ...
|
|
| 40 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 41 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 42 | 009087030 | Locknut |
Загрузка ...
|
|
| 43 | 200350610 | Tedder hood |
Загрузка ...
|
|
| 43 | 200339390 | Tedder hood |
Загрузка ...
|
|
| 44 | 200329950 | Connection lever |
Загрузка ...
|
|
| 45 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 46 | 009015120 | Hex head bolt |
Загрузка ...
|
|
| 47 | 009105122 | Washer |
Загрузка ...
|
|
| 48 | 009087210 | Locknut |
Загрузка ...
|
|
| 49 | 200348840 | Plate |
Загрузка ...
|
|
| 50 | 009087010 | Locknut |
Загрузка ...
|
|
| 51 | 009105061 | Washer |
Загрузка ...
|
|
| 52 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 53 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 54 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 55 | 009030731 | Allen screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
