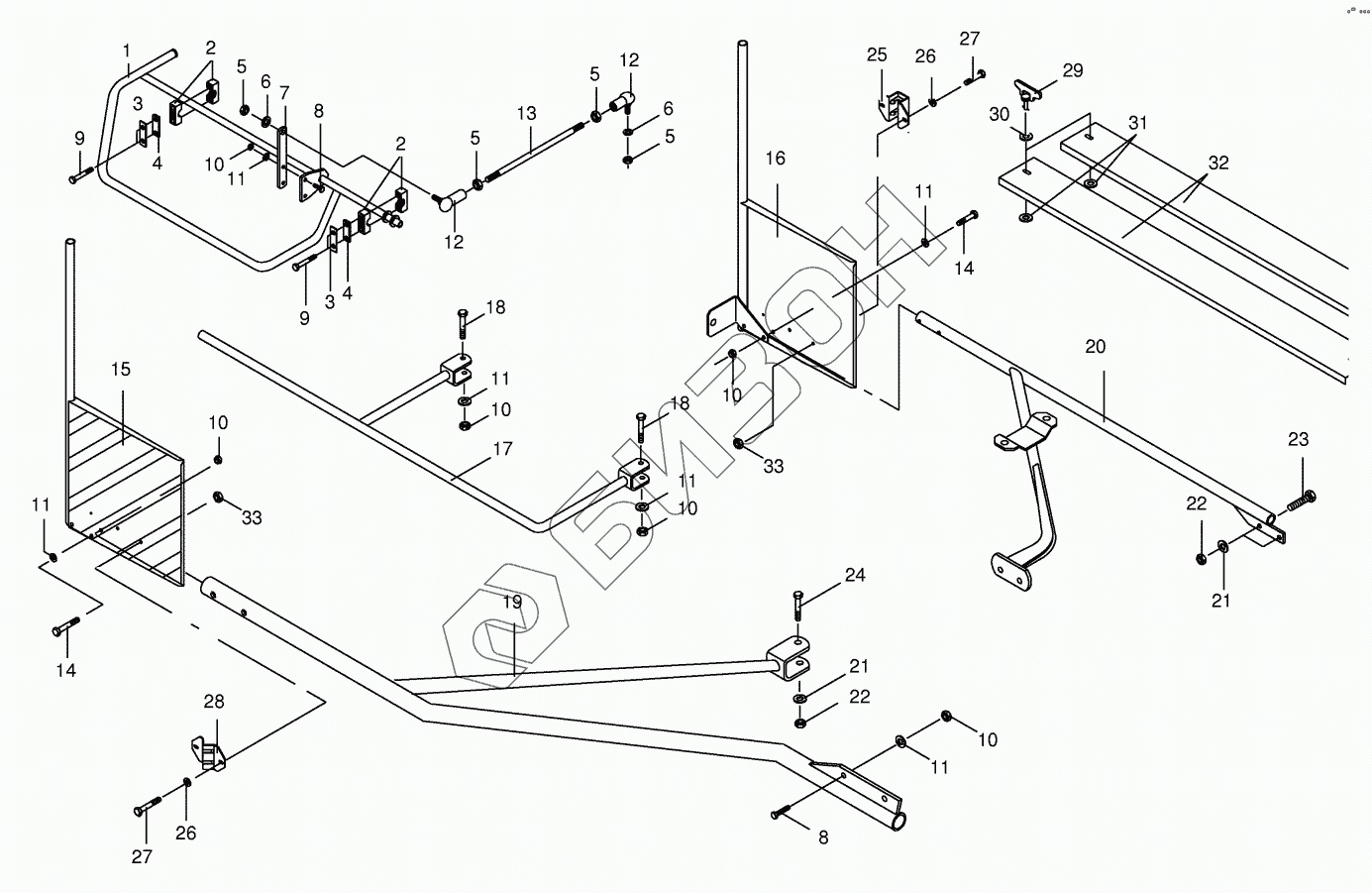

Графический каталог запасных частей к технике: KRONE KW 8.50-8. Guard
1
2
2
3
3
4
4
5
5
5
5
6
6
7
8
8
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
12
13
14
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
26
27
27
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 260 157 0 | Guard -outside |
Загрузка ...
|
|
| 2 | 00 925 128 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 3 | 00 250 850 0 | Locking plate |
Загрузка ...
|
|
| 4 | 00 925 125 1 | Cover plate |
Загрузка ...
|
|
| 5 | 00 908 019 1 | Hex nut |
Загрузка ...
|
|
| 6 | 00 910 013 0 | Spring washer |
Загрузка ...
|
|
| 7 | 00 260 149 0 | Strap |
Загрузка ...
|
|
| 8 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 9 | 00 901 437 0 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 11 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 12 | 00 927 150 0 | Link |
Загрузка ...
|
|
| 13 | 00 260 148 0 | Threaded rod |
Загрузка ...
|
|
| 14 | 00 901 434 0 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 260 155 0 | Guard -front right/back left |
Загрузка ...
|
|
| 16 | 00 260 154 0 | Guard -front left/back right |
Загрузка ...
|
|
| 17 | 00 260 156 0 | Guard -middle |
Загрузка ...
|
|
| 18 | 00 901 435 0 | Hex head bolt |
Загрузка ...
|
|
| 19 | 00 260 152 0 | Guard -left front |
Загрузка ...
|
|
| 19 | 00 260 153 0 | Guard -right front |
Загрузка ...
|
|
| 20 | 00 260 151 0 | Guard -back right |
Загрузка ...
|
|
| 20 | 00 260 150 0 | Guard -back left |
Загрузка ...
|
|
| 21 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 22 | 00 908 711 1 | Locknut |
Загрузка ...
|
|
| 23 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 900 304 1 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 145 912 3 | Illumination support -back |
Загрузка ...
|
|
| 26 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 27 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 28 | 00 146 605 2 | Illumination support -front |
Загрузка ...
|
|
| 29 | 00 924 244 0 | Wing nut |
Загрузка ...
|
|
| 30 | 00 910 326 0 | Washer |
Загрузка ...
|
|
| 31 | 00 924 251 0 | Retaining washer |
Загрузка ...
|
|
| 32 | 00 153 862 0 | Lateral guard |
Загрузка ...
|
|
| 33 | 00 908 706 0 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
