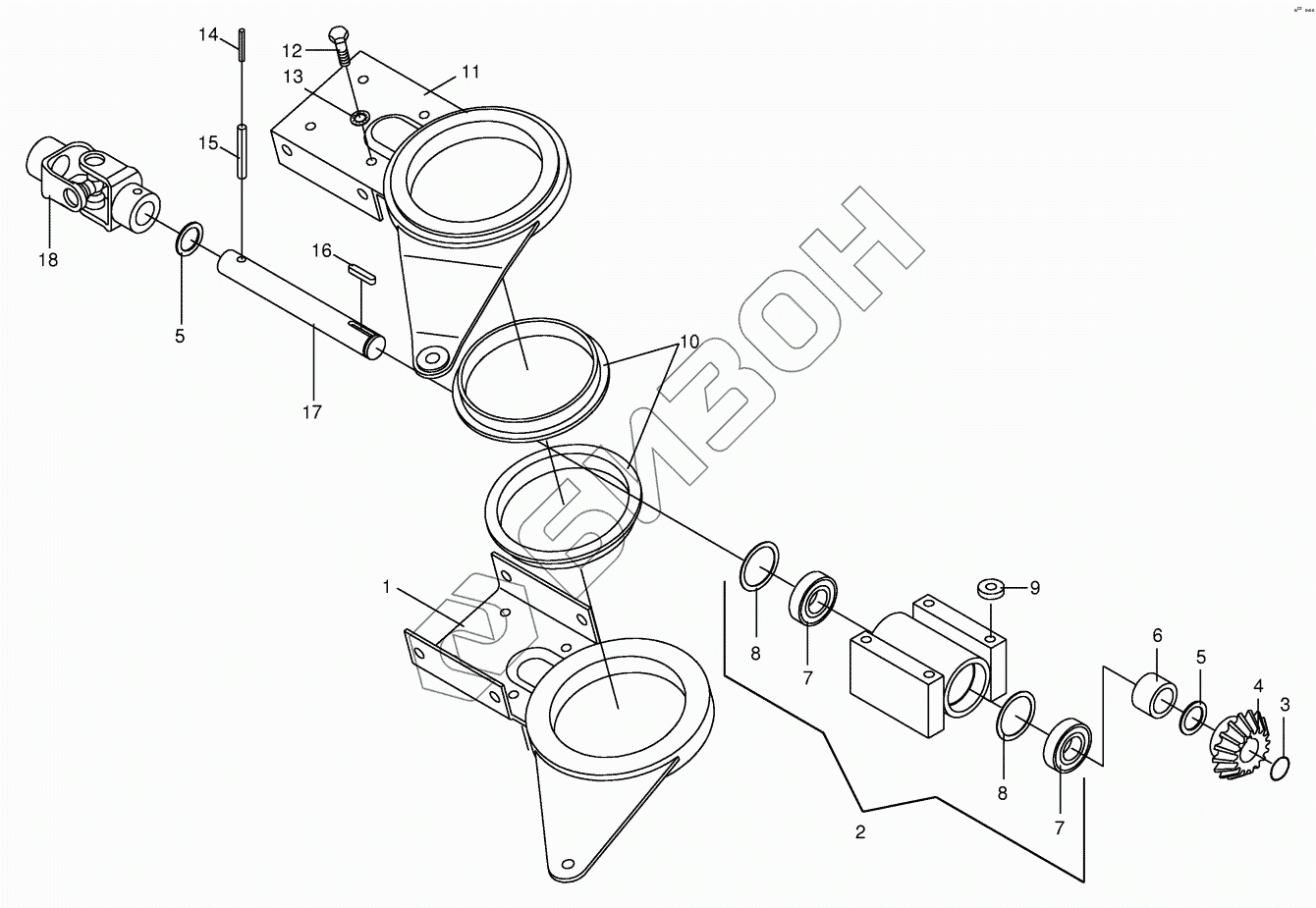

Графический каталог запасных частей к технике: KRONE KW 8.50-8. Hinged Segment
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 260 046 1 | Beam segment -below right/top left |
Загрузка ...
|
|
| 2 | 00 260 227 0 | Pillow block bearing -cpl. |
Загрузка ...
|
|
| 3 | 00 911 816 0 | Snap ring |
Загрузка ...
|
|
| 4 | 00 153 005 0 | Bevel pinion |
Загрузка ...
|
|
| 5 | 00 910 865 1 | Shim ring |
Загрузка ...
|
|
| 5 | 00 910 864 1 | Shim ring |
Загрузка ...
|
|
| 5 | 00 910 863 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 910 862 0 | Shim ring |
Загрузка ...
|
|
| 6 | 00 260 038 0 | Bushing |
Загрузка ...
|
|
| 7 | 00 930 536 1 | Grooved ball bearing |
Загрузка ...
|
|
| 8 | 00 910 905 1 | Shim ring |
Загрузка ...
|
|
| 9 | 00 260 039 0 | Spacing washer |
Загрузка ...
|
|
| 10 | 00 153 899 0 | Collar socket |
Загрузка ...
|
|
| 11 | 00 260 045 1 | Beam segment -below left/top right |
Загрузка ...
|
|
| 12 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 909 901 0 | Lock washer |
Загрузка ...
|
|
| 14 | 00 912 650 0 | Roll pin |
Загрузка ...
|
|
| 15 | 00 912 720 0 | Roll pin |
Загрузка ...
|
|
| 16 | 00 915 073 0 | Fit-in key |
Загрузка ...
|
|
| 17 | 00 260 043 0 | Shaft |
Загрузка ...
|
|
| 18 | 00 949 348 1 | Universal joint |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
