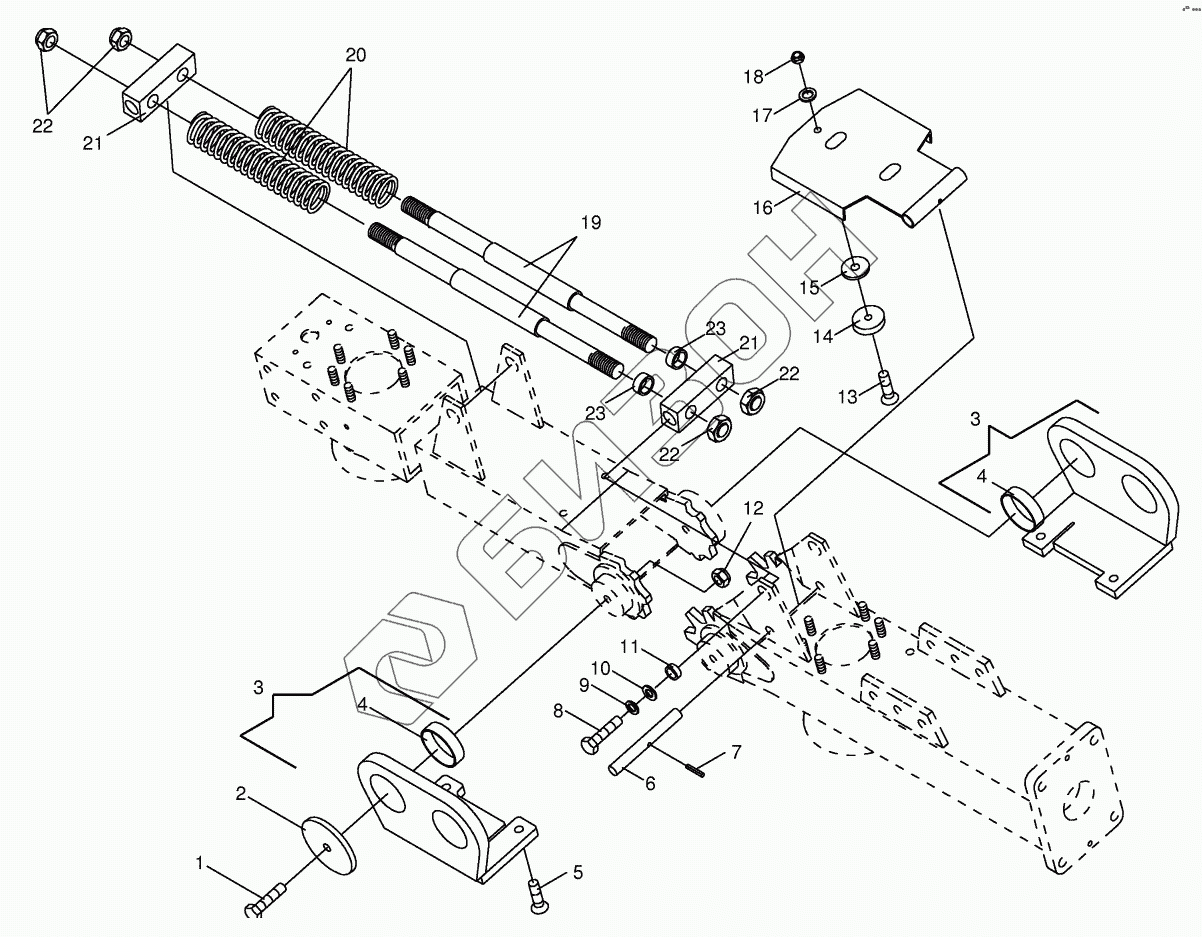

Графический каталог запасных частей к технике: KRONE KW 8.50-8. Inner hinge point
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 900 304 1 | Hex head bolt |
Загрузка ...
|
|
| 2 | 00 260 134 0 | Washer |
Загрузка ...
|
|
| 3 | 00 260 059 0 | Double hinge half |
Загрузка ...
|
|
| 4 | 00 934 941 0 | Bearing bush |
Загрузка ...
|
|
| 5 | 00 904 092 1 | Countersunkscrew |
Загрузка ...
|
|
| 6 | 00 153 928 0 | Pin |
Загрузка ...
|
|
| 7 | 00 912 639 0 | Roll pin |
Загрузка ...
|
|
| 8 | 00 900 335 1 | Hex head bolt |
Загрузка ...
|
|
| 9 | 00 910 014 0 | Spring washer |
Загрузка ...
|
|
| 10 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 11 | 00 260 121 0 | Bushing |
Загрузка ...
|
|
| 12 | 00 908 711 1 | Locknut |
Загрузка ...
|
|
| 13 | 00 904 850 1 | Coach bolt |
Загрузка ...
|
|
| 14 | 00 347 212 3 | Rubber |
Загрузка ...
|
|
| 15 | 00 910 643 1 | Washer |
Загрузка ...
|
|
| 16 | 00 260 061 0 | Cover |
Загрузка ...
|
|
| 17 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 18 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 19 | 00 260 140 0 | Limiting bar |
Загрузка ...
|
|
| 20 | 00 260 120 1 | Pressure spring |
Загрузка ...
|
|
| 21 | 00 260 119 0 | Square segment |
Загрузка ...
|
|
| 22 | 00 908 712 0 | Locknut |
Загрузка ...
|
|
| 23 | 00 260 137 0 | Bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
