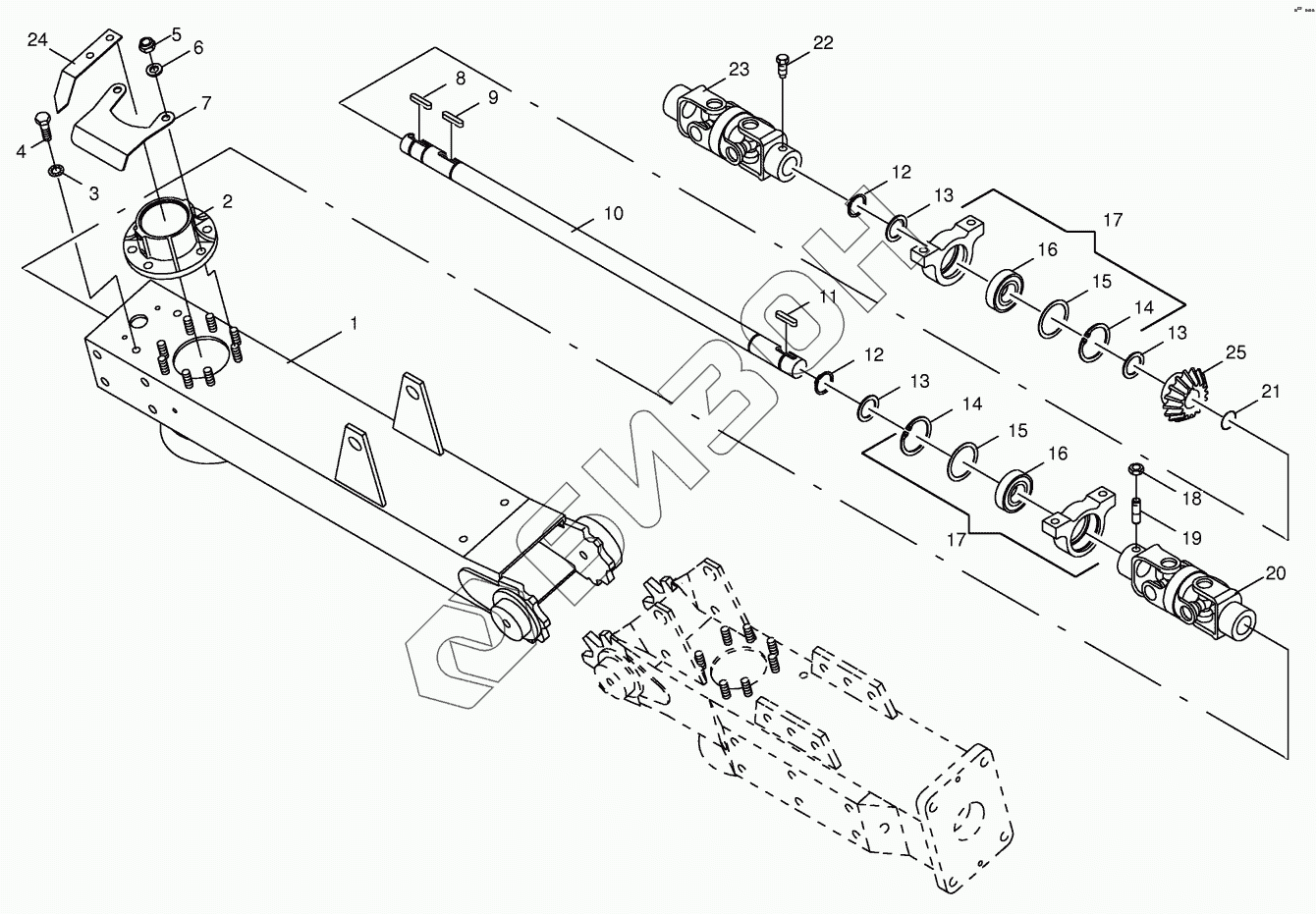

Графический каталог запасных частей к технике: KRONE KW 8.50-8. Intermediate beam
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
15
15
15
15
15
15
16
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 260 012 0 | Intermediate beam |
Загрузка ...
|
|
| 2 | 00 153 027 1 | Bearing housing |
Загрузка ...
|
|
| 3 | 00 909 901 0 | Lock washer |
Загрузка ...
|
|
| 4 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 908 711 1 | Locknut |
Загрузка ...
|
|
| 6 | 00 910 035 0 | Spring washer |
Загрузка ...
|
|
| 7 | 00 153 443 1 | Indicator plate |
Загрузка ...
|
|
| 8 | 00 915 078 0 | Fit-in key |
Загрузка ...
|
|
| 9 | 00 915 073 0 | Fit-in key |
Загрузка ...
|
|
| 10 | 00 260 041 0 | Shaft |
Загрузка ...
|
|
| 11 | 00 915 080 1 | Fit-in key |
Загрузка ...
|
|
| 12 | 00 911 536 0 | Circlip |
Загрузка ...
|
|
| 13 | 00 910 862 0 | Shim ring |
Загрузка ...
|
|
| 13 | 00 910 863 0 | Shim ring |
Загрузка ...
|
|
| 13 | 00 910 864 1 | Shim ring |
Загрузка ...
|
|
| 13 | 00 910 865 1 | Shim ring |
Загрузка ...
|
|
| 14 | 00 911 659 0 | Circlip |
Загрузка ...
|
|
| 15 | 00 910 904 0 | Shim ring |
Загрузка ...
|
|
| 15 | 00 910 903 0 | Shim ring |
Загрузка ...
|
|
| 15 | 00 910 902 0 | Shim ring |
Загрузка ...
|
|
| 16 | 00 930 536 1 | Grooved ball bearing |
Загрузка ...
|
|
| 17 | 00 153 460 0 | Pillow block bearing -cpl. |
Загрузка ...
|
|
| 18 | 00 908 515 0 | Hex nut -low form |
Загрузка ...
|
|
| 19 | 00 905 767 0 | Threaded pin |
Загрузка ...
|
|
| 20 | 00 956 027 0 | Universal joint |
Загрузка ...
|
|
| 21 | 00 911 816 0 | Snap ring |
Загрузка ...
|
|
| 22 | 00 902 402 0 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 949 154 1 | Universal joint |
Загрузка ...
|
|
| 24 | 00 153 442 1 | Pointer |
Загрузка ...
|
|
| 25 | 00 153 005 0 | Bevel pinion |
Загрузка ...
|
