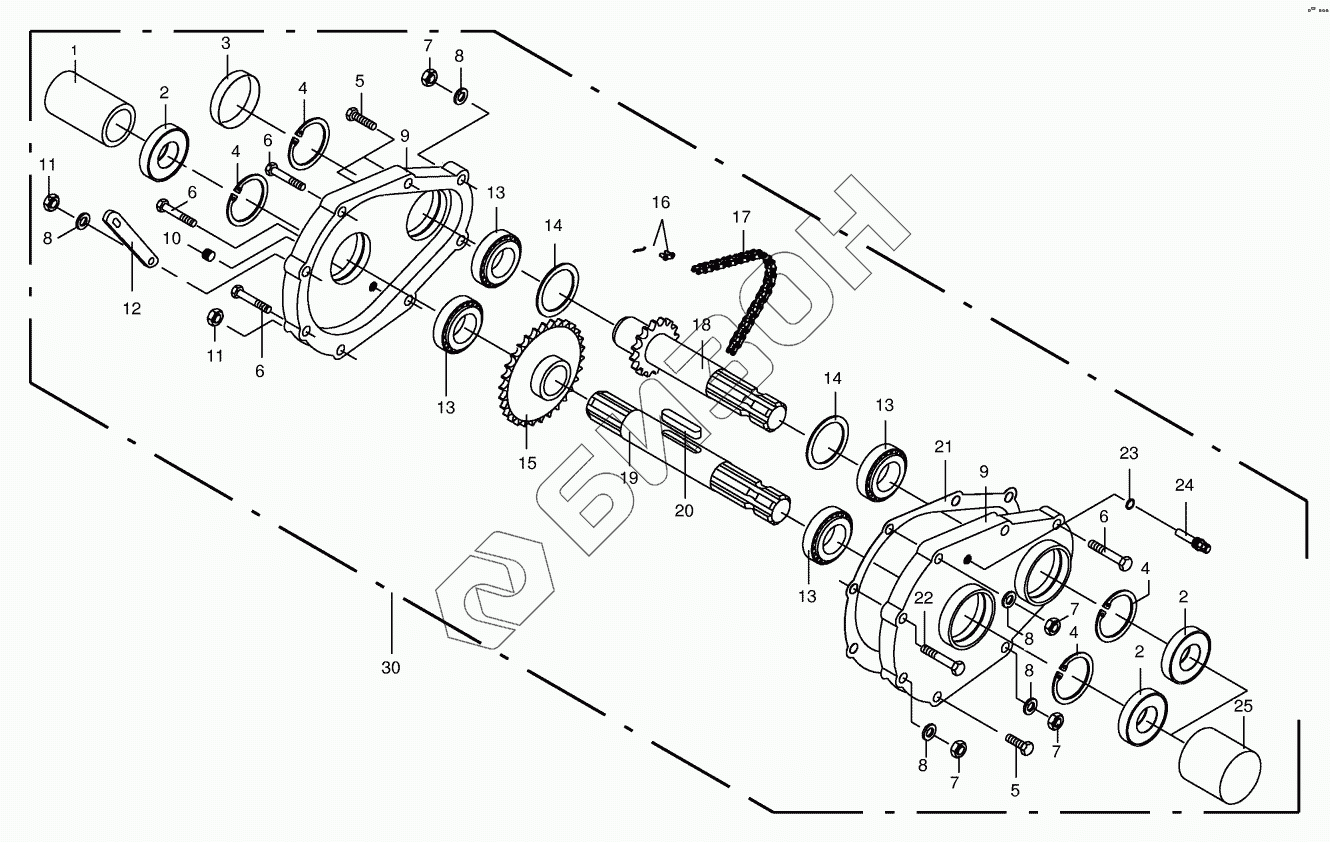

Графический каталог запасных частей к технике: KRONE KW 8.50-8. Night-swath gearbox
00 926 101 0
1
2
2
2
3
4
4
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
8
9
9
10
11
11
12
13
13
13
13
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 926 101 0 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 1 | 00 949 322 1 | Profile bushing |
Загрузка ...
|
|
| 2 | 00 936 335 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 3 | 00 925 202 2 | Sealing cap |
Загрузка ...
|
|
| 4 | 00 911 659 0 | Circlip |
Загрузка ...
|
|
| 5 | 00 901 436 0 | Hex head bolt |
Загрузка ...
|
|
| 6 | 00 900 289 1 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 8 | 00 910 111 1 | Spring washer |
Загрузка ...
|
|
| 9 | 00 153 571 0 | Gearbox half |
Загрузка ...
|
|
| 10 | 00 906 040 1 | Screw plug |
Загрузка ...
|
|
| 11 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 12 | 00 155 134 0 | Mounting strap |
Загрузка ...
|
|
| 13 | 00 930 103 0 | Grooved ball bearing |
Загрузка ...
|
|
| 14 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 14 | 00 911 133 0 | Shim ring |
Загрузка ...
|
|
| 14 | 00 911 132 0 | Shim ring |
Загрузка ...
|
|
| 15 | 00 153 573 1 | Chain sprocket |
Загрузка ...
|
|
| 16 | 00 921 980 0 | Split link |
Загрузка ...
|
|
| 17 | 90 003 520 0 | Roller chain |
Загрузка ...
|
|
| 18 | 00 153 572 2 | Drive shaft |
Загрузка ...
|
|
| 19 | 00 153 576 2 | Auxiliary P.T.O. stub shaft |
Загрузка ...
|
|
| 20 | 00 915 116 0 | Fit-in key |
Загрузка ...
|
|
| 21 | 00 153 577 1 | Gasket |
Загрузка ...
|
|
| 22 | 00 901 437 0 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 24 | 00 919 811 1 | Breather |
Загрузка ...
|
|
| 30 | 00 153 570 1 | Night-swath gearbox -cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
