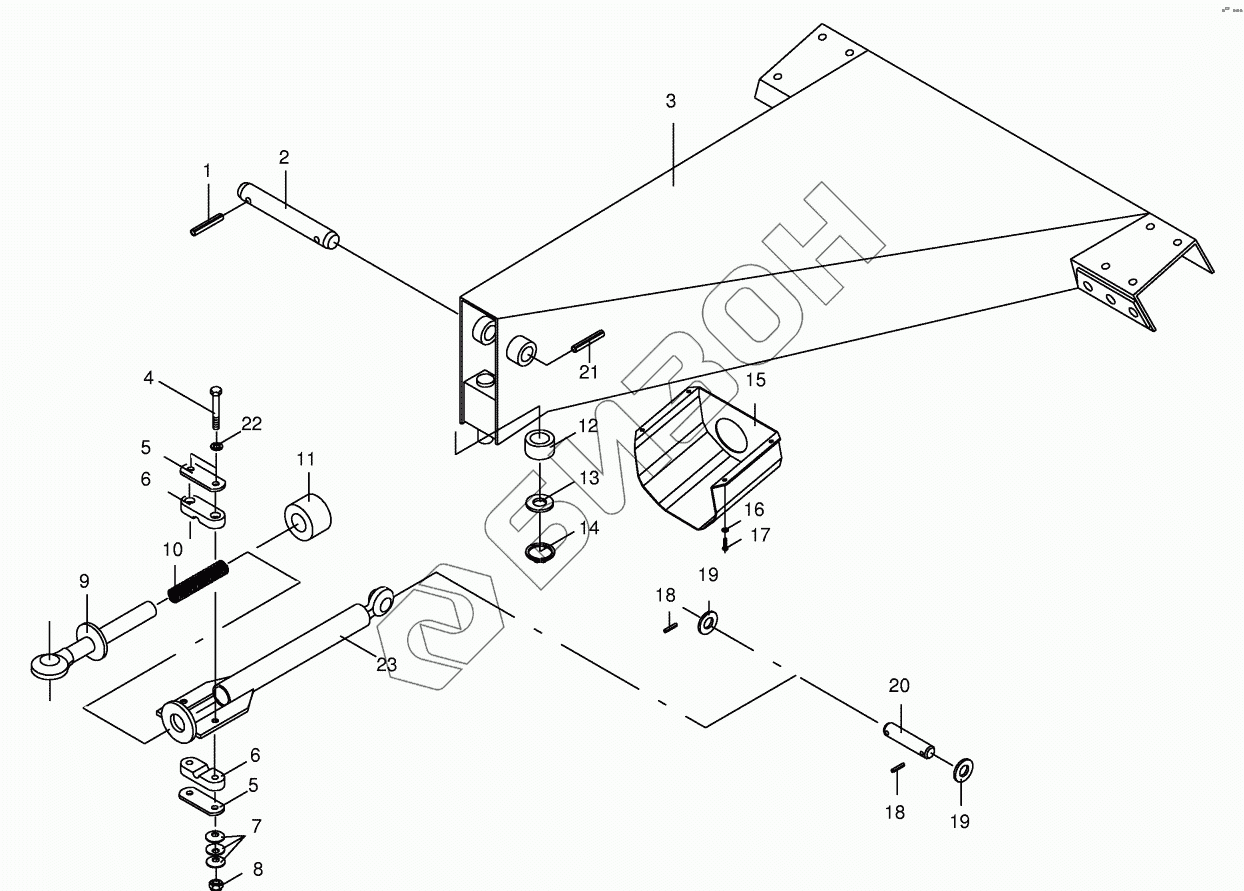

Графический каталог запасных частей к технике: KRONE KW 8.50-8. Supporting beam
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 912 136 1 | Cotter pin |
Загрузка ...
|
|
| 2 | 00 153 089 0 | Pin |
Загрузка ...
|
|
| 3 | 00 155 065 0 | Supporting beam |
Загрузка ...
|
|
| 4 | 00 901 460 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 260 128 0 | Strap |
Загрузка ...
|
|
| 6 | 00 153 139 1 | Rasp plate -2 halves |
Загрузка ...
|
|
| 7 | 00 909 922 1 | Belleville spring |
Загрузка ...
|
|
| 8 | 00 908 711 1 | Locknut |
Загрузка ...
|
|
| 9 | 00 260 126 0 | Telescoping tube -inside |
Загрузка ...
|
|
| 10 | 00 153 459 0 | Pressure spring |
Загрузка ...
|
|
| 11 | 00 260 127 0 | Buffer |
Загрузка ...
|
|
| 12 | 00 153 584 0 | Runner |
Загрузка ...
|
|
| 13 | 00 910 865 1 | Shim ring |
Загрузка ...
|
|
| 14 | 00 911 536 0 | Circlip |
Загрузка ...
|
|
| 15 | 00 155 029 0 | PTO shaft guard |
Загрузка ...
|
|
| 16 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 17 | 00 906 983 1 | Self-tapping screw |
Загрузка ...
|
|
| 18 | 00 912 670 1 | Roll pin |
Загрузка ...
|
|
| 19 | 00 910 514 1 | Washer |
Загрузка ...
|
|
| 20 | 00 153 088 0 | Pin |
Загрузка ...
|
|
| 21 | 00 912 670 1 | Roll pin |
Загрузка ...
|
|
| 22 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 23 | 00 260 125 0 | Telescoping tube -outside |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
