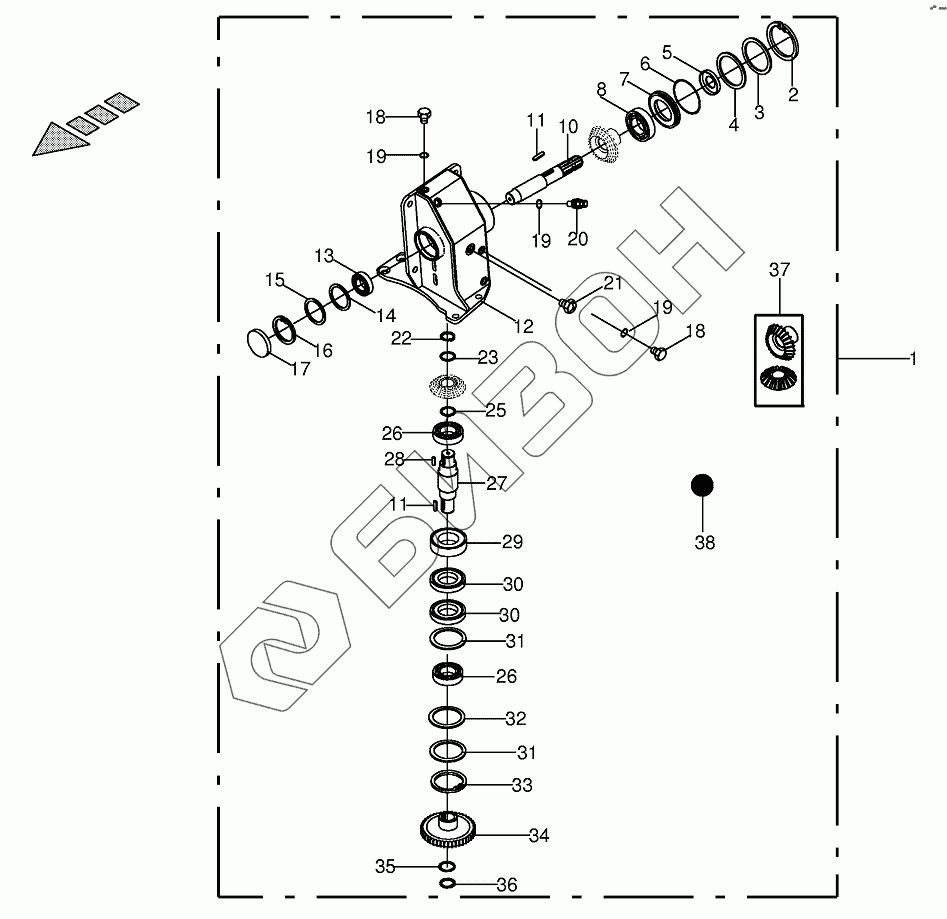

Графический каталог запасных частей к технике: KRONE X-Disc 6200. Gearbox 619440 - 752300
/12.gif)
1
2
3
4
5
6
7
8
10
11
11
12
13
14
14
14
14
15
16
17
18
18
19
19
19
20
21
22
23
25
26
26
27
28
29
30
30
31
31
32
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009108480 | 009108480 | Shim ring |
Загрузка ...
|
|
| 009108490 | 009108490 | Shim ring |
Загрузка ...
|
|
| 009108511 | 009108511 | Shim ring |
Загрузка ...
|
|
| 1 | 003543500 | Gearbox |
Загрузка ...
|
|
| 2 | 009116910 | Circlip |
Загрузка ...
|
|
| 3 | 009107160 | Supporting disc |
Загрузка ...
|
|
| 4 | 009108500 | Shim ring |
Загрузка ...
|
|
| 5 | 009360470 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 6 | 009375810 | O-ring |
Загрузка ...
|
|
| 7 | 003543640 | Reducing ring |
Загрузка ...
|
|
| 8 | 009302640 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 003543610 | Drive shaft |
Загрузка ...
|
|
| 11 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 12 | 003543510 | Gearbox housing |
Загрузка ...
|
|
| 13 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 14 | 009109600 | Shim ring |
Загрузка ...
|
|
| 14 | 009109620 | Shim ring |
Загрузка ...
|
|
| 14 | 009109630 | Shim ring |
Загрузка ...
|
|
| 14 | 009109640 | Shim ring |
Загрузка ...
|
|
| 15 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 16 | 009116730 | Circlip |
Загрузка ...
|
|
| 17 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 18 | 009060101 | Screw plug |
Загрузка ...
|
|
| 19 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 20 | 009198111 | Breather |
Загрузка ...
|
|
| 21 | 009198450 | Oil sight glass |
Загрузка ...
|
|
| 22 | 009115410 | Circlip |
Загрузка ...
|
|
| 23 | 009111360 | Shim ring |
Загрузка ...
|
|
| 25 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 26 | 009305690 | Grooved ball bearing |
Загрузка ...
|
|
| 27 | 003543600 | Drive shaft |
Загрузка ...
|
|
| 28 | 009151060 | Fit-in key |
Загрузка ...
|
|
| 29 | 003543680 | Spacer ring |
Загрузка ...
|
|
| 30 | 009364081 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 31 | 009107460 | Supporting disc |
Загрузка ...
|
|
| 32 | 009109920 | Shim ring |
Загрузка ...
|
|
| 32 | 009109930 | Shim ring |
Загрузка ...
|
|
| 32 | 009109940 | Shim ring |
Загрузка ...
|
|
| 33 | 009116860 | Circlip |
Загрузка ...
|
|
| 34 | 002530343 | Spur gear |
Загрузка ...
|
|
| 35 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 36 | 009115410 | Circlip |
Загрузка ...
|
|
| 37 | 200900960 | Bevel wheel set |
Загрузка ...
|
|
| 38 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
