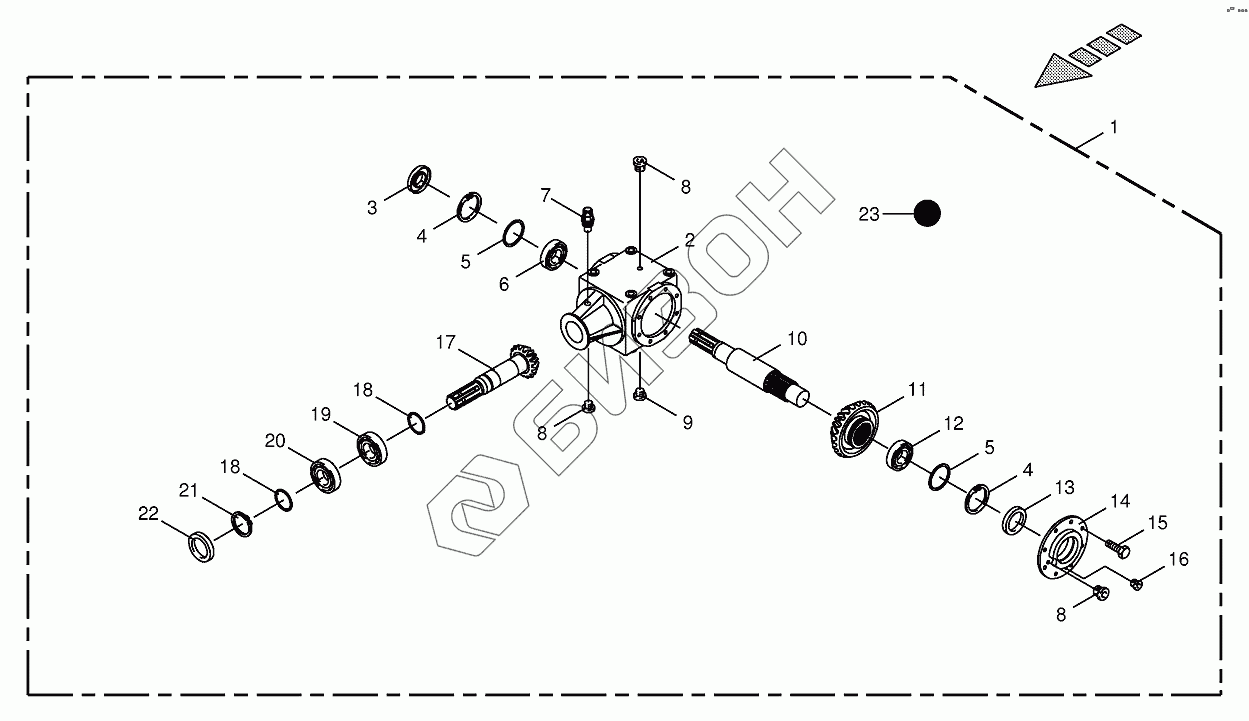

Графический каталог запасных частей к технике: KRONE X-Disc 6200. Angle gear 752301 - 824610
/15.gif)
1
2
3
4
4
5
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270020660 | Angle gear |
Загрузка ...
|
|
| 2 | 270037290 | Gearbox housing |
Загрузка ...
|
|
| 3 | 009360210 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 4 | 009116730 | Circlip |
Загрузка ...
|
|
| 5 | 009109630 | Shim ring |
Загрузка ...
|
|
| 5 | 009109640 | Shim ring |
Загрузка ...
|
|
| 6 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 009198320 | Breather |
Загрузка ...
|
|
| 8 | 009060080 | Screw plug |
Загрузка ...
|
|
| 9 | 270016250 | Screw plug |
Загрузка ...
|
|
| 10 | 270037280 | Gearbox shaft |
Загрузка ...
|
|
| 11 | 270037300 | Bevel wheel |
Загрузка ...
|
|
| 12 | 009321070 | Taper roller bearing |
Загрузка ...
|
|
| 13 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 14 | 270014980 | Sealing cap |
Загрузка ...
|
|
| 15 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009060090 | Screw plug |
Загрузка ...
|
|
| 17 | 270037310 | Pinion shaft |
Загрузка ...
|
|
| 18 | 009108900 | Shim ring |
Загрузка ...
|
|
| 18 | 009108910 | Shim ring |
Загрузка ...
|
|
| 19 | 009321370 | Taper roller bearing |
Загрузка ...
|
|
| 20 | 009301380 | Grooved ball bearing |
Загрузка ...
|
|
| 21 | 009115450 | Circlip |
Загрузка ...
|
|
| 22 | 009360151 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 23 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
