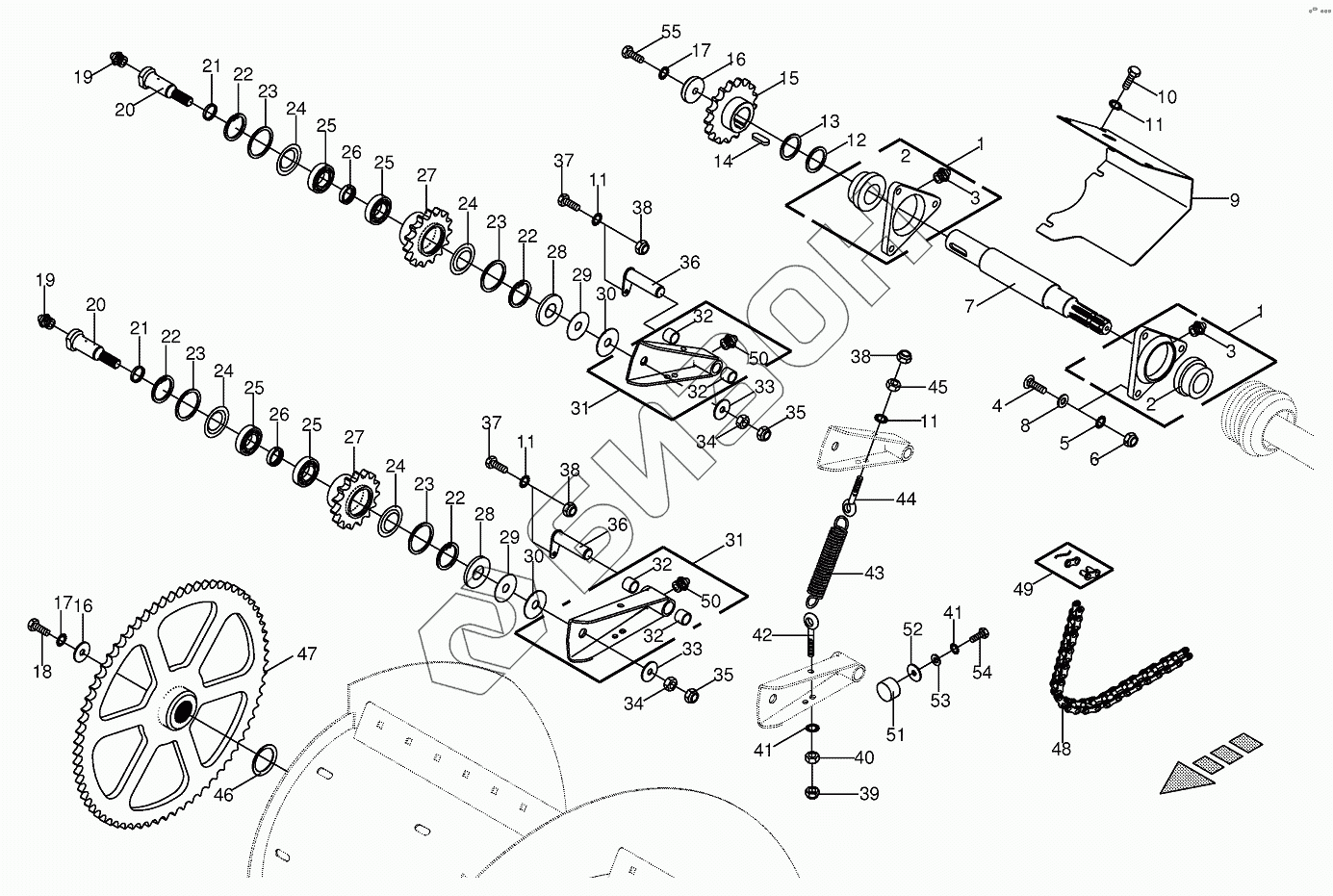

Графический каталог запасных частей к технике: KRONE X-Disc 6200. Auger gear 752301 - 824610
/17.gif)
1
1
2
2
3
3
4
5
6
7
8
9
10
11
11
11
11
12
13
13
14
15
16
16
17
17
18
19
19
20
20
21
21
22
22
22
22
23
23
23
23
24
24
24
24
25
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
32
32
33
33
34
34
35
35
36
36
37
37
38
38
38
39
40
41
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009340220 | Flange bearing-incl. bearing, grease nipple |
Загрузка ...
|
|
| 2 | 009346260 | Grooved ball bearing-Bore 45 |
Загрузка ...
|
|
| 3 | 009190040 | Grease niple |
Загрузка ...
|
|
| 4 | 009047791 | Coach bolt |
Загрузка ...
|
|
| 5 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087010 | Locknut |
Загрузка ...
|
|
| 7 | 003545551 | Shaft |
Загрузка ...
|
|
| 8 | 009103031 | Washer |
Загрузка ...
|
|
| 9 | 003545560 | Guard-right |
Загрузка ...
|
|
| 10 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 13 | 009108990 | Shim ring |
Загрузка ...
|
|
| 13 | 009108770 | Shim ring |
Загрузка ...
|
|
| 14 | 009152060 | Fit-in key |
Загрузка ...
|
|
| 15 | 003547652 | Chain sprocket |
Загрузка ...
|
|
| 16 | 009103560 | Washer |
Загрузка ...
|
|
| 17 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009191050 | Grease niple |
Загрузка ...
|
|
| 20 | 002195901 | Retention bolt |
Загрузка ...
|
|
| 21 | 002270852 | Spacer ring |
Загрузка ...
|
|
| 22 | 009116590 | Circlip |
Загрузка ...
|
|
| 23 | 009370240 | Nilos-Spacer ring |
Загрузка ...
|
|
| 24 | 009370230 | Nilos-ring |
Загрузка ...
|
|
| 25 | 009304360 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 002271062 | Ring |
Загрузка ...
|
|
| 27 | 002270521 | Guide wheel |
Загрузка ...
|
|
| 28 | 002195911 | Pressure piece |
Загрузка ...
|
|
| 29 | 002159380 | Spacing washer |
Загрузка ...
|
|
| 30 | 002159390 | Spacing washer |
Загрузка ...
|
|
| 31 | 200901860 | Chain tensioner |
Загрузка ...
|
|
| 32 | 009353280 | Bearing bush |
Загрузка ...
|
|
| 33 | 009103310 | Washer |
Загрузка ...
|
|
| 34 | 009082250 | Hex nut |
Загрузка ...
|
|
| 35 | 009087210 | Locknut |
Загрузка ...
|
|
| 36 | 002270063 | Pin |
Загрузка ...
|
|
| 37 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009087060 | Locknut |
Загрузка ...
|
|
| 39 | 009087580 | Locknut |
Загрузка ...
|
|
| 40 | 009082120 | Hex nut |
Загрузка ...
|
|
| 41 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 42 | 009053380 | Eye screw |
Загрузка ...
|
|
| 43 | 002500674 | Tension spring |
Загрузка ...
|
|
| 44 | 009183070 | Eye screw |
Загрузка ...
|
|
| 45 | 009082100 | Hex nut |
Загрузка ...
|
|
| 46 | 009109040 | Shim ring |
Загрузка ...
|
|
| 46 | 009109051 | Shim ring |
Загрузка ...
|
|
| 47 | 003547402 | Chain sprocket |
Загрузка ...
|
|
| 48 | 200901850 | Roller chain |
Загрузка ...
|
|
| 49 | 009219850 | Chain lock |
Загрузка ...
|
|
| 50 | 009191070 | Grease niple |
Загрузка ...
|
|
| 51 | 270015280 | Rubber pad |
Загрузка ...
|
|
| 52 | 900000380 | Washer |
Загрузка ...
|
|
| 53 | 009103530 | Washer |
Загрузка ...
|
|
| 54 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 55 | 009006750 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
