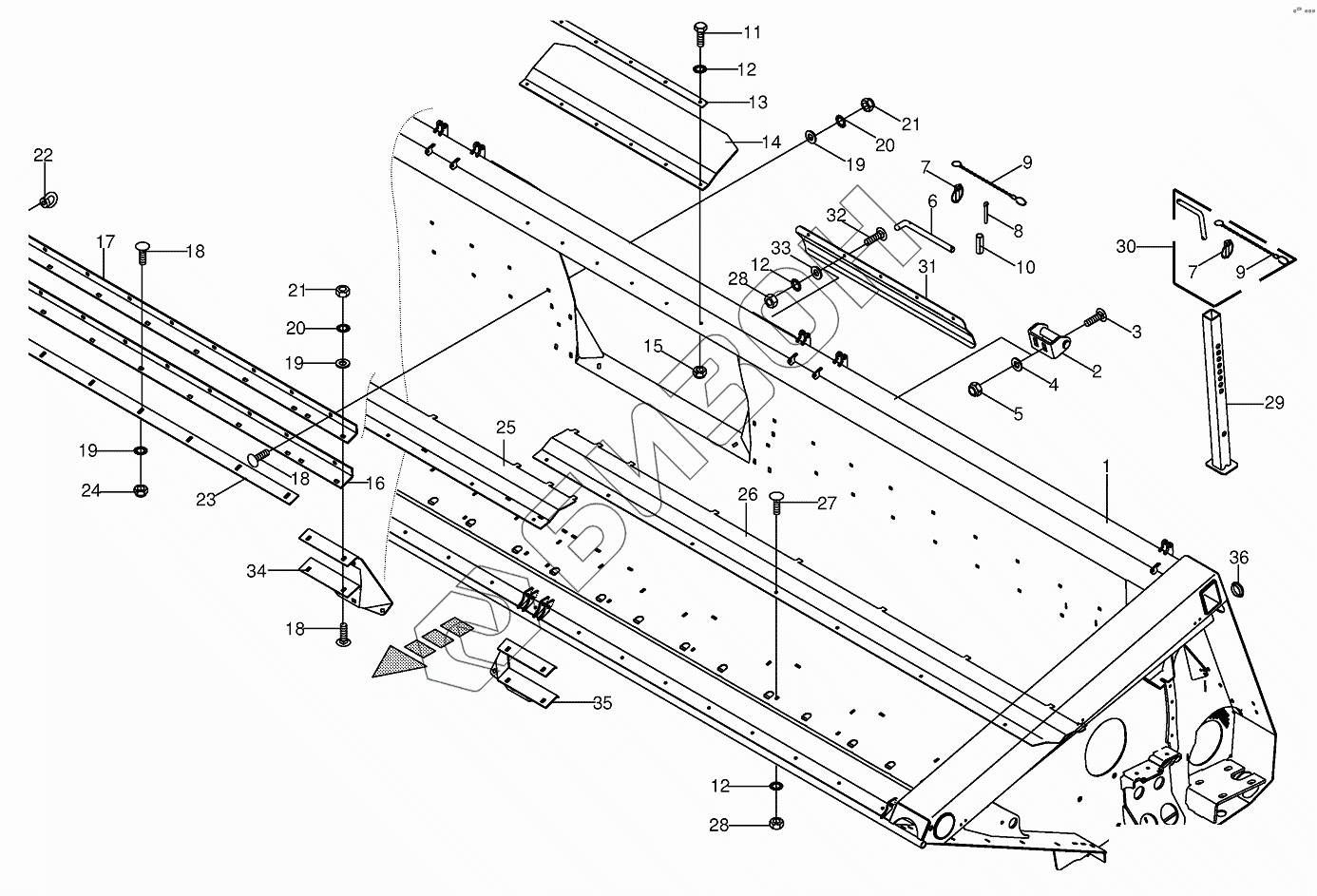

Графический каталог запасных частей к технике: KRONE X-Disc 6200. Frame / Scraper 752301 - 824610
/1.gif)
1
2
3
4
5
6
7
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
18
18
19
19
19
20
20
21
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200917390 | Frame |
Загрузка ...
|
|
| 2 | 003522902 | Pendulum frame retainer-below |
Загрузка ...
|
|
| 3 | 009047080 | Coach bolt |
Загрузка ...
|
|
| 4 | 009103620 | Washer |
Загрузка ...
|
|
| 5 | 009087190 | Locknut |
Загрузка ...
|
|
| 6 | 003545620 | Pin |
Загрузка ...
|
|
| 7 | 009170041 | Linch pin |
Загрузка ...
|
|
| 8 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 9 | 009226512 | Chain |
Загрузка ...
|
|
| 10 | 009126412 | Roll pin |
Загрузка ...
|
|
| 11 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 13 | 003545580 | Strip |
Загрузка ...
|
|
| 14 | 003547550 | Sealing rubber |
Загрузка ...
|
|
| 15 | 009087060 | Locknut |
Загрузка ...
|
|
| 16 | 003547501 | Scraper plate-below |
Загрузка ...
|
|
| 17 | 003547511 | Scraper plate-middle top |
Загрузка ...
|
|
| 18 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 19 | 009103530 | Washer |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009082120 | Hex nut |
Загрузка ...
|
|
| 22 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 23 | 200917470 | Pusher |
Загрузка ...
|
|
| 24 | 009087580 | Locknut |
Загрузка ...
|
|
| 25 | 003547560 | Trough screw plate-right |
Загрузка ...
|
|
| 26 | 003547630 | Trough screw plate-left |
Загрузка ...
|
|
| 27 | 009049512 | Coach bolt |
Загрузка ...
|
|
| 28 | 009082100 | Hex nut |
Загрузка ...
|
|
| 29 | 003544990 | Jack stand |
Загрузка ...
|
|
| 30 | 002591342 | Locking pin-cpl. |
Загрузка ...
|
|
| 31 | 200911310 | Sealing plate |
Загрузка ...
|
|
| 32 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 33 | 009106030 | Washer |
Загрузка ...
|
|
| 34 | 200917350 | Wearing plate-right |
Загрузка ...
|
|
| 35 | 200917340 | Wearing plate-left |
Загрузка ...
|
|
| 36 | 009251390 | Sealing plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
