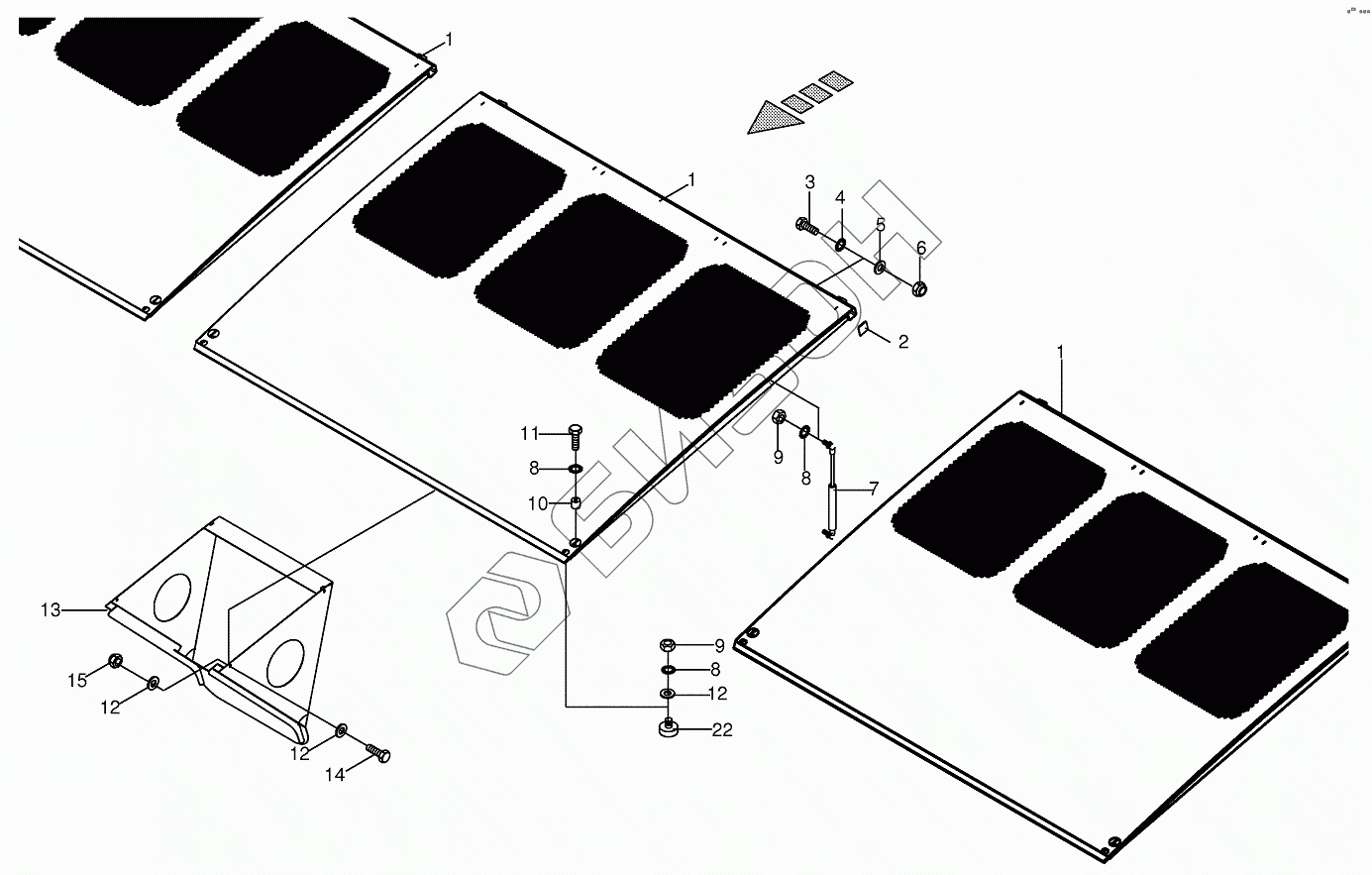

Графический каталог запасных частей к технике: KRONE X-Disc 6200. Protective hood 752301 - 824610
/11.gif)
1
1
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
12
12
13
14
15
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003547280 | Protective hood-middle top |
Загрузка ...
|
|
| 2 | 004634310 | Square plug |
Загрузка ...
|
|
| 3 | 009014330 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009104140 | Washer |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 270001070 | Gas spring |
Загрузка ...
|
|
| 8 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009082100 | Hex nut |
Загрузка ...
|
|
| 10 | 003545530 | U profile |
Загрузка ...
|
|
| 11 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009106030 | Washer |
Загрузка ...
|
|
| 13 | 003544791 | Return plate |
Загрузка ...
|
|
| 14 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009087060 | Locknut |
Загрузка ...
|
|
| 16 | 009536301 | Pin |
Загрузка ...
|
|
| 17 | 009183050 | Eyebolt |
Загрузка ...
|
|
| 18 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 19 | 009106090 | Washer |
Загрузка ...
|
|
| 20 | 009087010 | Locknut |
Загрузка ...
|
|
| 21 | 009031440 | Allen screw |
Загрузка ...
|
|
| 22 | 009242270 | Rubber pad |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
