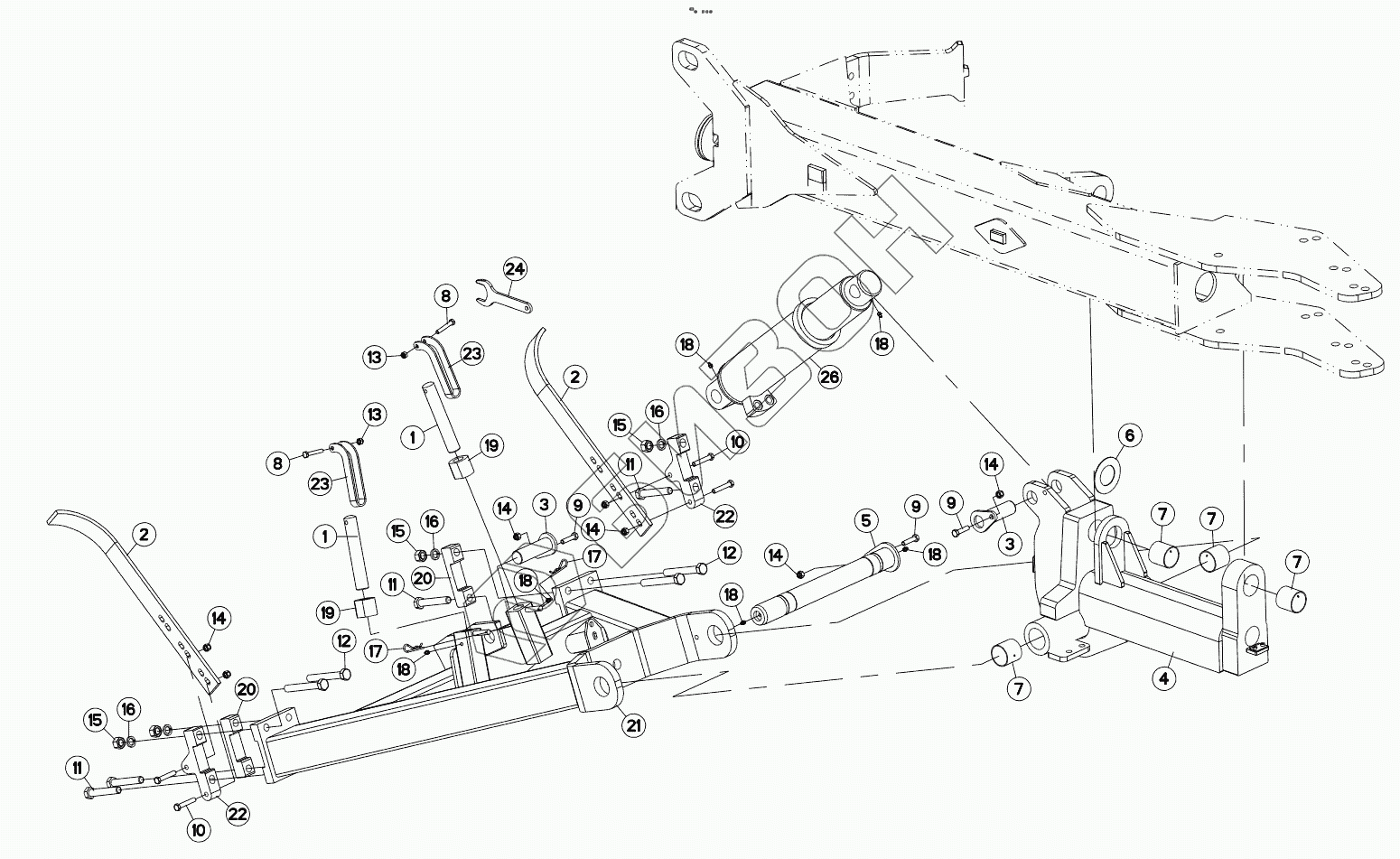

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. CARRIAGE
1
1
2
2
3
3
4
5
6
7
7
7
7
8
8
9
9
9
10
10
11
11
11
12
12
13
13
14
14
14
14
14
15
15
15
16
16
16
17
17
18
18
18
18
18
18
19
19
20
20
21
22
22
23
23
24
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 148131 | SCREW |
Загрузка ...
|
|
| 2 | 227566 | SCRAPER, SOIL |
Загрузка ...
|
|
| 3 | 581950 | AXLE |
Загрузка ...
|
|
| 4 | 582364 | TRAILER |
Загрузка ...
|
|
| 5 | 582713 | PIN |
Загрузка ...
|
|
| 6 | 900742 | ANTI-FRICTION BUSHES |
Загрузка ...
|
|
| 7 | 951448 | WRAPPED BUSH |
Загрузка ...
|
|
| 8 | 80061055 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80061211 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 10 | 80061281 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80062082 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80062092 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 13 | 80201030 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80202070 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 16 | 80272085 | SPRING LOCK WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 17 | 80570400 | SPRING COTTER PIN FE/ZNXC3 |
Загрузка ...
|
|
| 18 | 82201016 | SELF TAPPING GREASE NIPPLE |
Загрузка ...
|
|
| 19 | H0201280 | NUT |
Загрузка ...
|
|
| 20 | H0201390 | CLAMP |
Загрузка ...
|
|
| 21 | H0201400 | TRAILER |
Загрузка ...
|
|
| 22 | H0201410 | SUPPORT |
Загрузка ...
|
|
| 23 | H0204940 | HANDLE |
Загрузка ...
|
|
| 24 | H0301420 | WRENCH |
Загрузка ...
|
|
| 25 | H0501100 | WHEEL AXLE |
Загрузка ...
|
|
| 26 | H0501530 | CYLINDER, HYDRAULIC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
