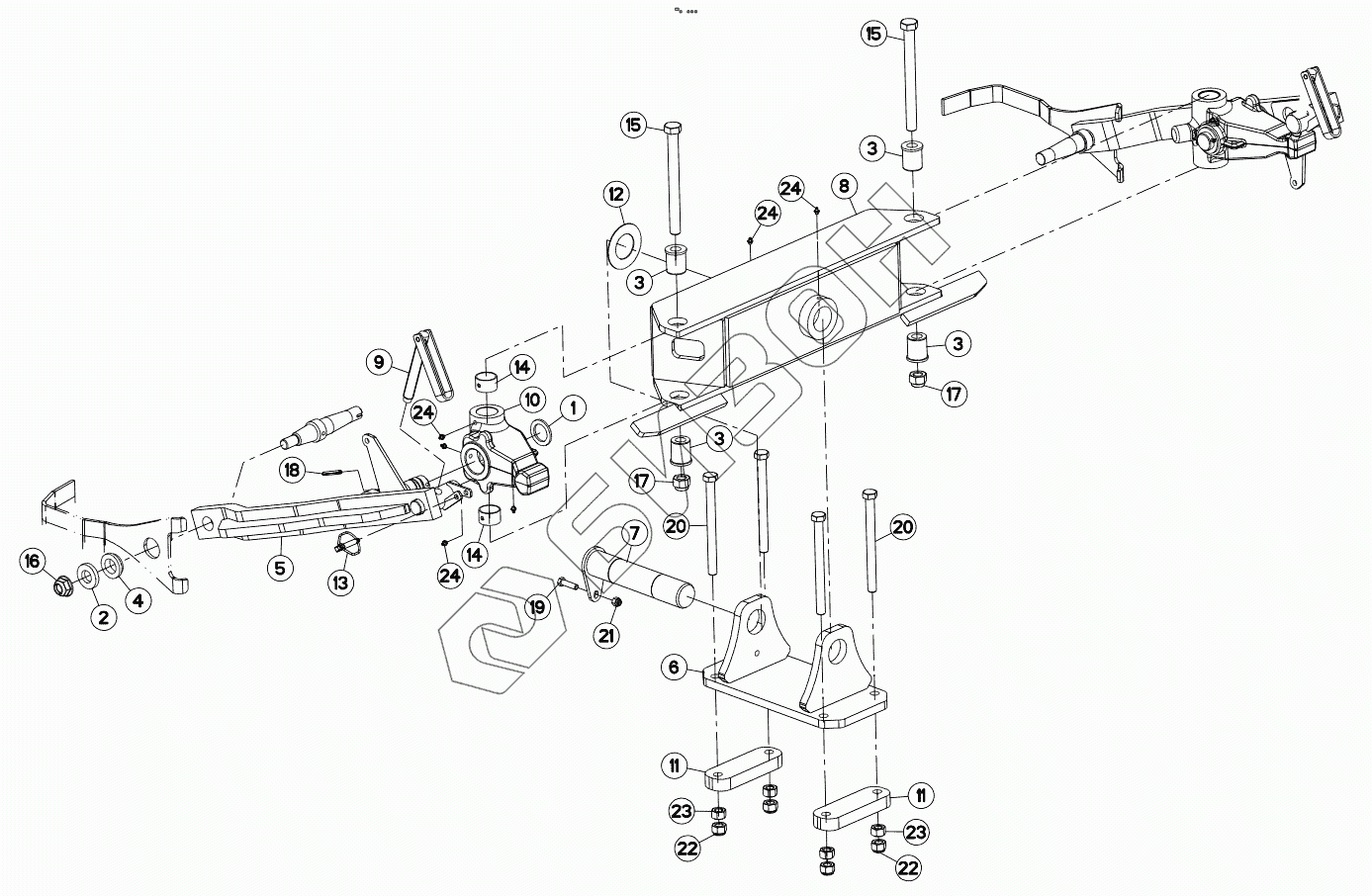

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. CARRIAGE ON LAND (FRONT)
1
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
16
17
17
18
19
20
20
21
22
22
23
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 150135 | WASHER |
Загрузка ...
|
|
| 2 | 153192 | WASHER |
Загрузка ...
|
|
| 3 | 421154 | BUSHING |
Загрузка ...
|
|
| 4 | 421221 | SPACER |
Загрузка ...
|
|
| 5 | 582599 | ARM, WHEEL |
Загрузка ...
|
|
| 6 | 583448 | BASE |
Загрузка ...
|
|
| 7 | 583449 | PIN |
Загрузка ...
|
|
| 8 | 583550 | BRACKET |
Загрузка ...
|
|
| 9 | 586101 | SCREW |
Загрузка ...
|
|
| 10 | 645304 | WHEEL SUPPORT |
Загрузка ...
|
|
| 11 | 750965 | BLOCK, TERMINAL |
Загрузка ...
|
|
| 12 | 900742 | ANTI-FRICTION BUSHES |
Загрузка ...
|
|
| 13 | 900788 | LYNCH PIN |
Загрузка ...
|
|
| 14 | 920159 | BUSHING |
Загрузка ...
|
|
| 15 | 80062498 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 16 | 80202420 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 17 | 80202442 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 18 | 80440860 | ROLL PIN |
Загрузка ...
|
|
| 19 | 80061245 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 20 | 80062088 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 21 | 80201240 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 22 | 80202040 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 23 | 80202070 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 24 | 82201016 | SELF TAPPING GREASE NIPPLE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
