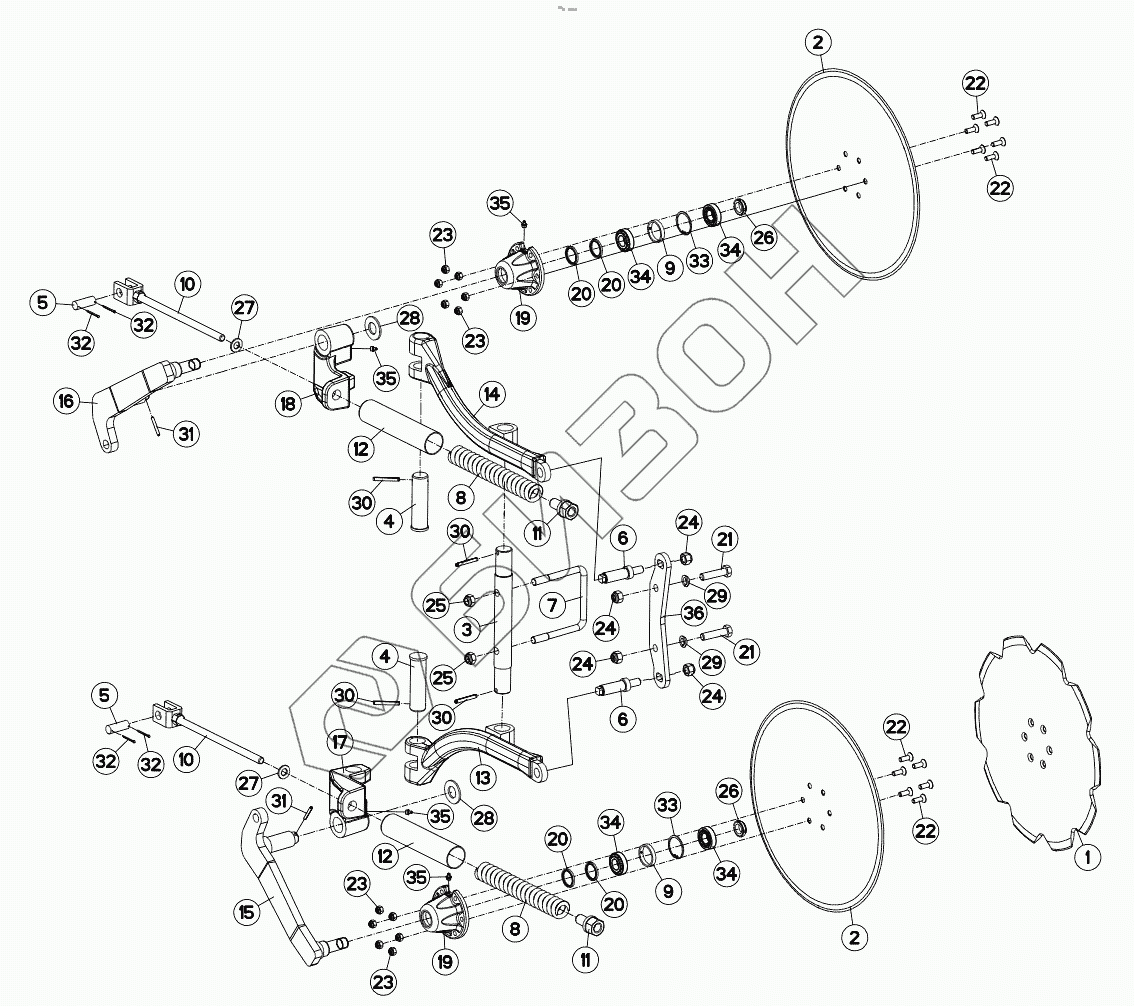

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. DISC COULTER WITH SAFETY NSH
1
2
2
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
19
20
20
20
20
21
21
22
22
22
22
23
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
29
29
30
30
30
30
31
31
32
32
32
32
33
33
34
34
34
34
35
35
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 110029 | NOTCHED DISC D 500 |
Загрузка ...
|
|
| 2 | 110030 | PLAIN DISC D 500 |
Загрузка ...
|
|
| 3 | 130202 | PIN |
Загрузка ...
|
|
| 4 | 130347 | AXLE |
Загрузка ...
|
|
| 5 | 131166 | PIN |
Загрузка ...
|
|
| 6 | 131222 | SCREW |
Загрузка ...
|
|
| 7 | 140174 | U-BOLT |
Загрузка ...
|
|
| 8 | 191129 | SPRING |
Загрузка ...
|
|
| 9 | 432023 | SPACER |
Загрузка ...
|
|
| 10 | 581792 | STEM |
Загрузка ...
|
|
| 11 | 581793 | GUIDE |
Загрузка ...
|
|
| 12 | 581794 | SPRING COVER |
Загрузка ...
|
|
| 13 | 581900 | ARM |
Загрузка ...
|
|
| 14 | 581901 | ARM |
Загрузка ...
|
|
| 15 | 582256 | ARM |
Загрузка ...
|
|
| 16 | 582257 | ARM |
Загрузка ...
|
|
| 17 | 645252 | TRUNNION R |
Загрузка ...
|
|
| 18 | 645253 | TRUNNION L |
Загрузка ...
|
|
| 19 | 645317 | HUB |
Загрузка ...
|
|
| 20 | 951166 | SEAL 35/43 |
Загрузка ...
|
|
| 21 | 80061638 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 22 | 80111029 | HEX.SOC.COUNT.HEAD SC.FLZNNC |
Загрузка ...
|
|
| 23 | 80201030 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 24 | 80201630 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 25 | 80201640 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 26 | 80202566 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 27 | 80251624 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 28 | 80252755 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 29 | 80271686 | SPHERICAL SPRING WASH.FLZNNC |
Загрузка ...
|
|
| 30 | 80440860 | ROLL PIN |
Загрузка ...
|
|
| 31 | 80450645 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 32 | 80500236 | SPLIT PIN |
Загрузка ...
|
|
| 33 | 80595200 | RETAINING RING |
Загрузка ...
|
|
| 34 | 81302552 | TAPERED ROLLER BEARING |
Загрузка ...
|
|
| 35 | 82201016 | SELF TAPPING GREASE NIPPLE |
Загрузка ...
|
|
| 36 | 211451 | SUPPORT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
