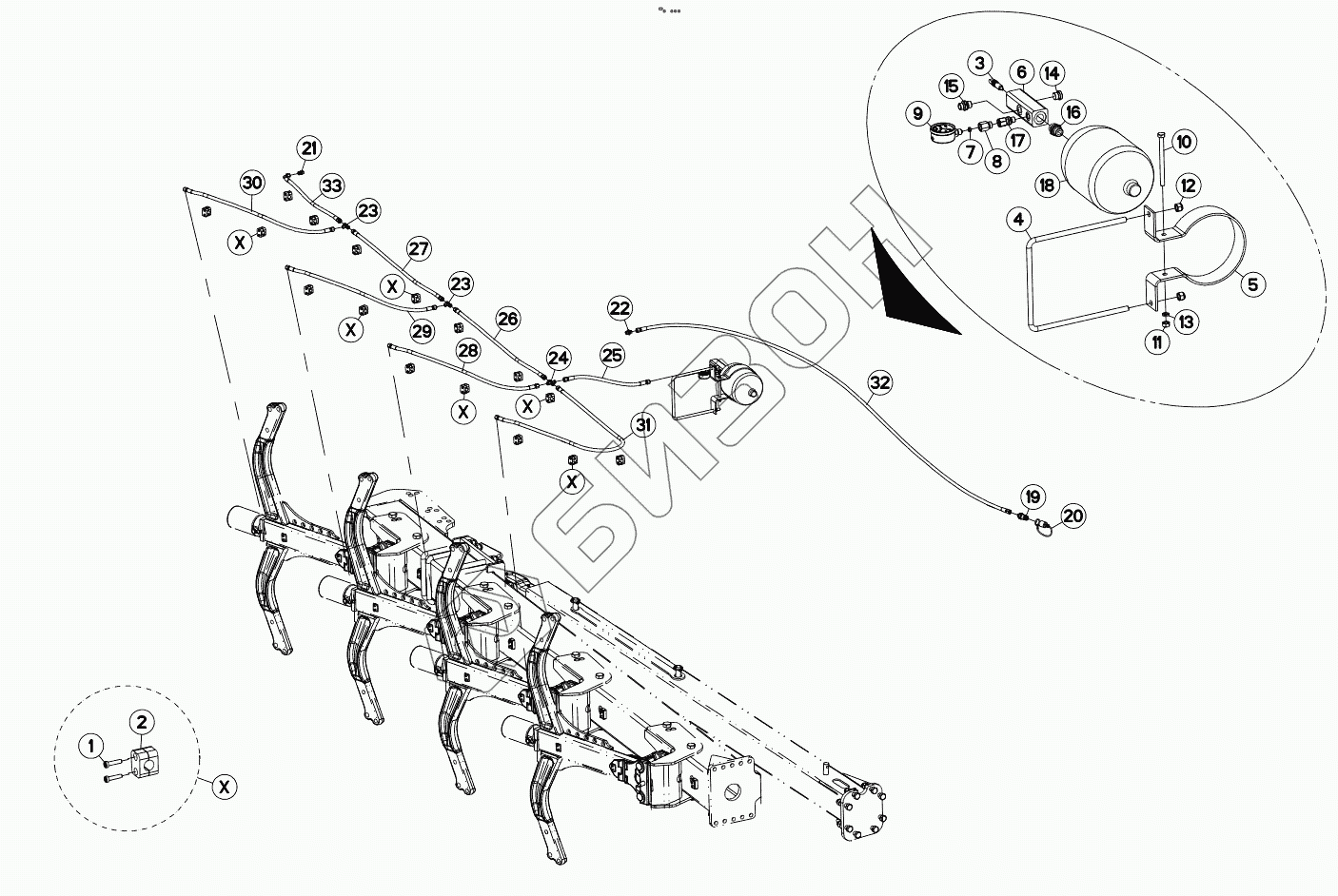

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. HYDRAULIC CHG7 (FRONT)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80080626 | SCREW, SOCKET HEAD FE/ZNXC3 |
Загрузка ...
|
|
| 2 | A7260027 | CLAMP D.18 |
Загрузка ...
|
|
| 3 | 135011 | NEEDLE VALVE |
Загрузка ...
|
|
| 4 | 140303 | U-BOLT |
Загрузка ...
|
|
| 5 | 227567 | MOUNTING |
Загрузка ...
|
|
| 6 | 344104 | FITTING |
Загрузка ...
|
|
| 7 | 900845 | SEAL |
Загрузка ...
|
|
| 8 | 900847 | FITTING, HYDRAULIC, UNION |
Загрузка ...
|
|
| 9 | 921048 | MANOMETER |
Загрузка ...
|
|
| 10 | 80061066 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80201070 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 13 | 80271084 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 14 | A4061802 | PLUG + SEAL |
Загрузка ...
|
|
| 15 | A4080401 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 16 | A4080430 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 17 | A4080518 | ADAPTER ZBC |
Загрузка ...
|
|
| 18 | 900490 | ACCUMULATOR |
Загрузка ...
|
|
| 19 | A4074017 | CONNECTOR MALE |
Загрузка ...
|
|
| 20 | 82300026 | CAP MALE CONNECTOR |
Загрузка ...
|
|
| 21 | A4080300 | STRAIGHT COUPLING ZBC |
Загрузка ...
|
|
| 22 | A4080401 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 23 | A4081002 | EQUAL TEE ZBC |
Загрузка ...
|
|
| 24 | A4081203 | EQUAL CROSS FE/ZNXC3 |
Загрузка ...
|
|
| 25 | A4921015 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 26 | A4921023 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 27 | A4921023 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 28 | A4921024 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 29 | A4921024 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 30 | A4921024 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 31 | A4921037 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 32 | A4921052 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 33 | A4921067 | HYDRAULIC HOSE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
