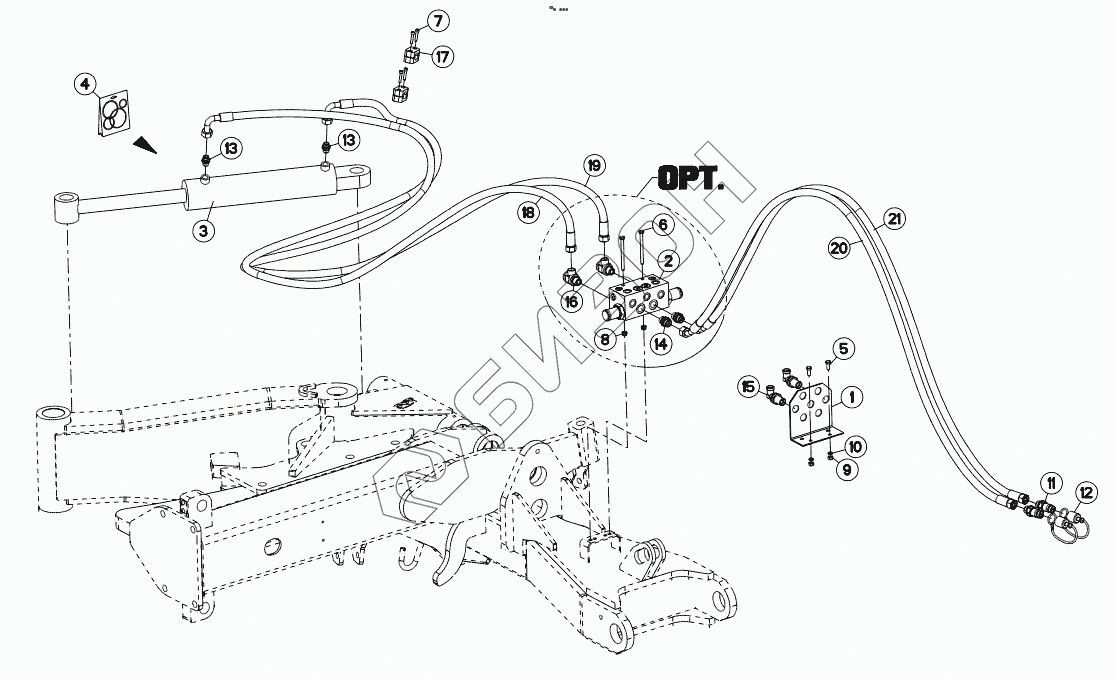

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. HYDRAULIC OFFSET (ON-LAND)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 780342 | GUSSET, CORNER |
Загрузка ...
|
|
| 2 | 951409 | BLOCK |
Загрузка ...
|
|
| 3 | 951538 | CYLINDER DE D=40.80 C=325 |
Загрузка ...
|
|
| 4 | 951539 | KIT, SEAL |
Загрузка ...
|
|
| 5 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 6 | 80060864 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 7 | 80080630 | HEX.SOCK.HEAD CAP SCR.FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80200830 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80200870 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 10 | 80270884 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 11 | A4074018 | CONNECTOR MALE |
Загрузка ...
|
|
| 12 | 82300026 | CAP MALE CONNECTOR |
Загрузка ...
|
|
| 13 | A4080401 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 14 | A4080430 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 15 | A4080751 | BULKHEAD ELBOW ZBC |
Загрузка ...
|
|
| 16 | A4081304 | BANJO COUPLING ZBC |
Загрузка ...
|
|
| 17 | A7260029 | CLAMP D.22 |
Загрузка ...
|
|
| 18 | A4923035 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 19 | A4923036 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 20 | A4923047 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 21 | A4923047 | HYDRAULIC HOSE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
