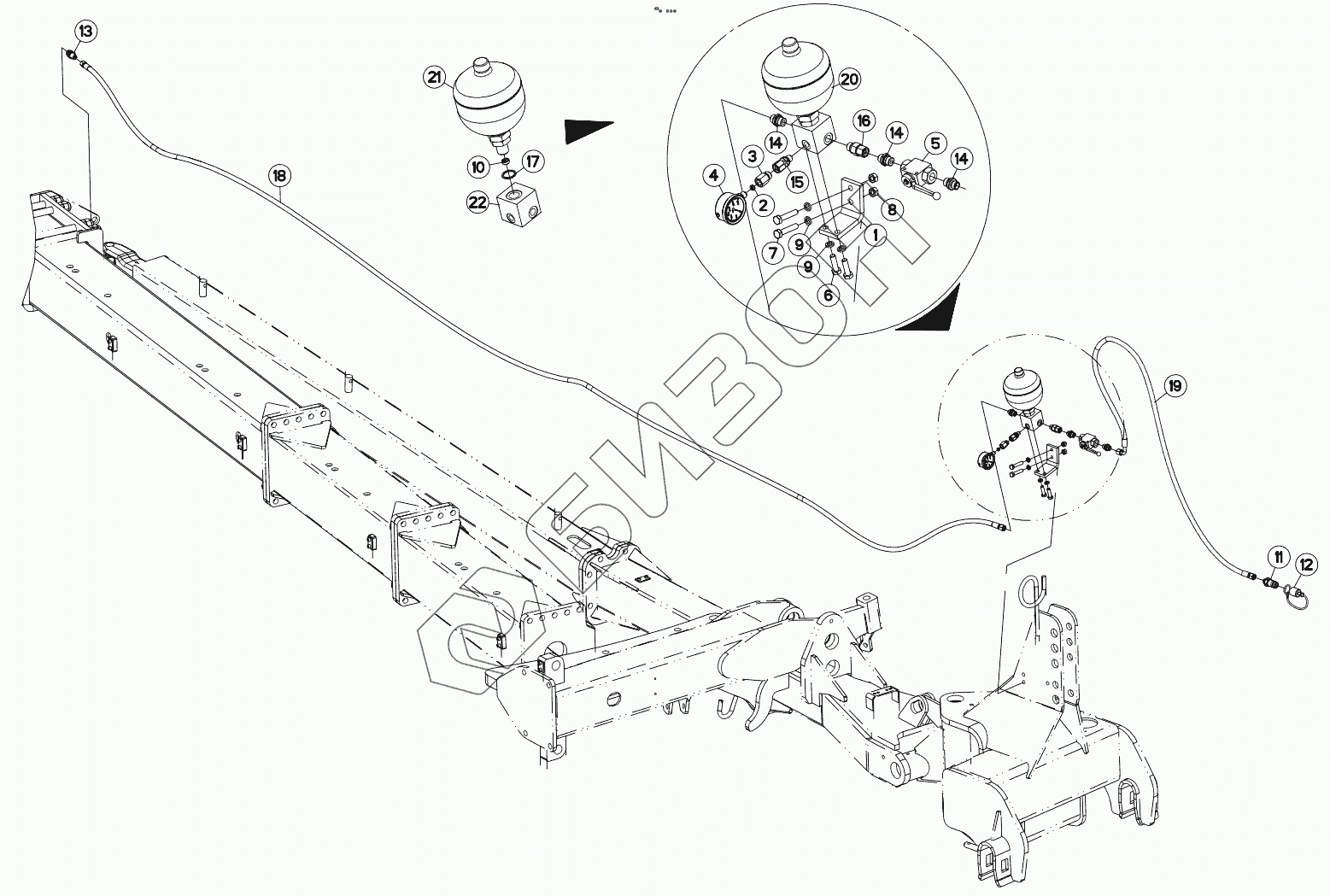

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. HYDRAULIC PIVOTADJUST (FRONT)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
14
15
16
17
18
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 227192 | GUSSET, CORNER |
Загрузка ...
|
|
| 2 | 900845 | SEAL |
Загрузка ...
|
|
| 3 | 900847 | FITTING, HYDRAULIC, UNION |
Загрузка ...
|
|
| 4 | 921048 | MANOMETER |
Загрузка ...
|
|
| 5 | A4075005 | VALVE, BALL |
Загрузка ...
|
|
| 6 | 80061036 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 7 | 80061050 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80201070 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80271084 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 10 | A4072010 | DELIVERY LIMITER |
Загрузка ...
|
|
| 11 | A4074017 | CONNECTOR MALE |
Загрузка ...
|
|
| 12 | 82300026 | CAP MALE CONNECTOR |
Загрузка ...
|
|
| 13 | A4080302 | BULKHEAD UNION |
Загрузка ...
|
|
| 14 | A4080401 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 15 | A4080518 | ADAPTER ZBC |
Загрузка ...
|
|
| 16 | A4080521 | SWIVEL CONNECTOR |
Загрузка ...
|
|
| 17 | A4230022 | BUSH BS |
Загрузка ...
|
|
| 18 | A4921056 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 18 | A4921061 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 18 | A4921020 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 19 | A4921077 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 20 | H0600140 | BLOCK |
Загрузка ...
|
|
| 21 | H0600150 | ACCUMULATOR |
Загрузка ...
|
|
| 22 | H0600160 | BLOCK |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
