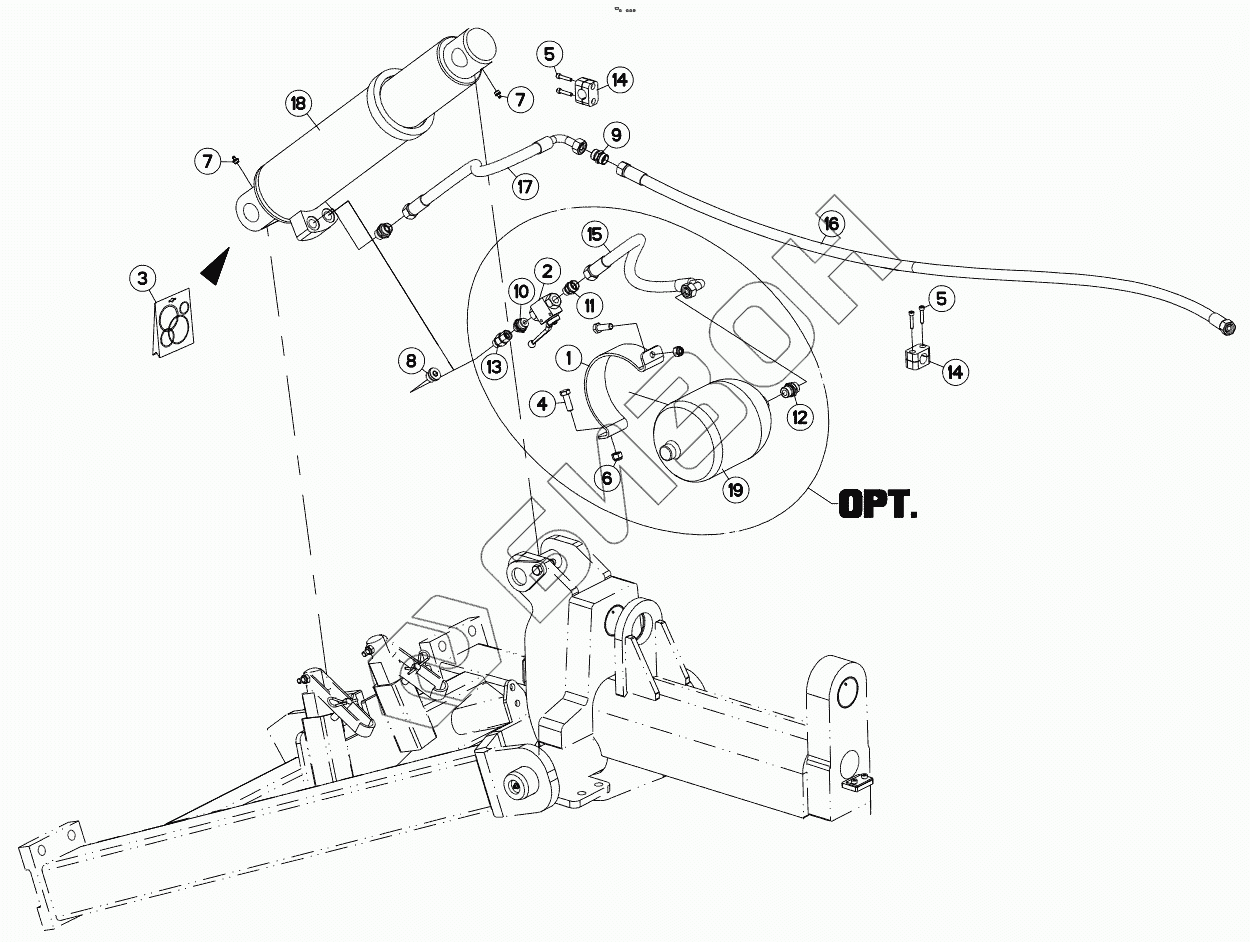

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. HYDRAULIC SUSPENSION
1
2
3
3
4
5
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 227692 | MOUNTING |
Загрузка ...
|
|
| 2 | A4075005 | VALVE, BALL |
Загрузка ...
|
|
| 3 | 951480 | SEALS PACKET 951479 |
Загрузка ...
|
|
| 3 | H0501700 | KIT, SEAL |
Загрузка ...
|
|
| 4 | 80061236 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 5 | 80080630 | HEX.SOCK.HEAD CAP SCR.FE/ZNXC3 |
Загрузка ...
|
|
| 6 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 7 | 82201016 | SELF TAPPING GREASE NIPPLE |
Загрузка ...
|
|
| 8 | A4061803 | PLUG + SEAL |
Загрузка ...
|
|
| 9 | A4080306 | STRAIGHT COUPLING ZBC |
Загрузка ...
|
|
| 10 | A4080402 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 11 | A4080429 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 12 | A4080466 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 13 | A4080521 | SWIVEL CONNECTOR |
Загрузка ...
|
|
| 14 | A7260029 | CLAMP D.22 |
Загрузка ...
|
|
| 15 | A4923030 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 16 | A4923204 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 17 | A4923031 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 18 | H0501530 | CYLINDER, HYDRAULIC |
Загрузка ...
|
|
| 19 | 900490 | ACCUMULATOR |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
