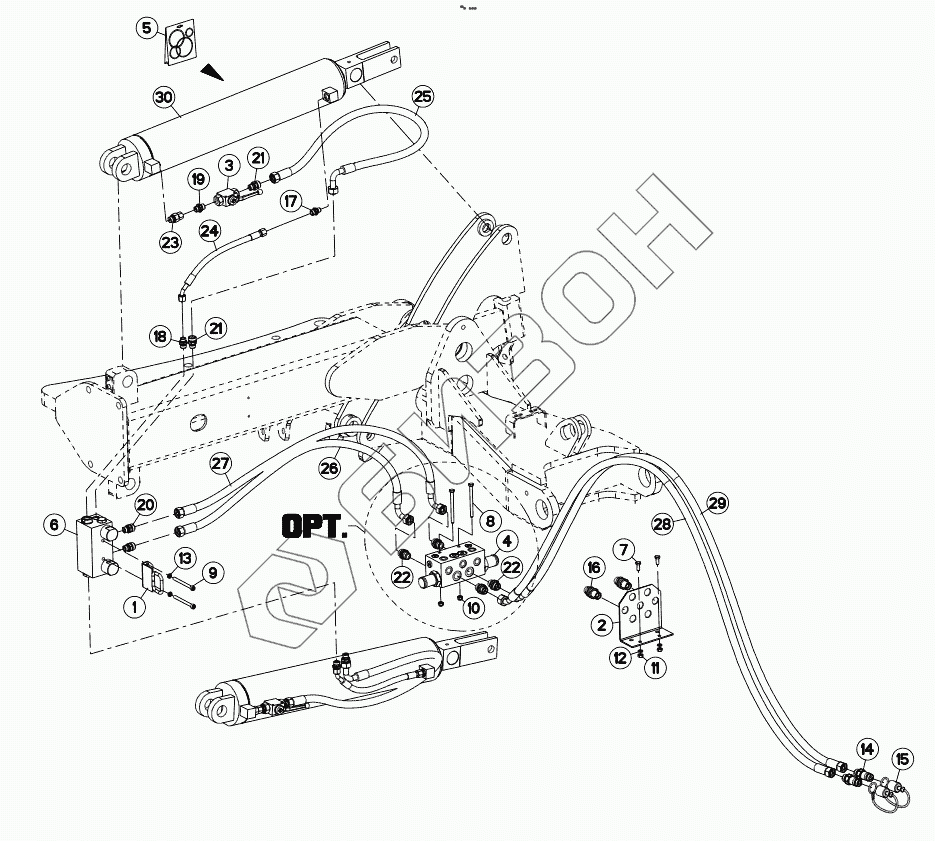

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. HYDRAULIC TURNOVER (IN FURROW)
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 582742 | GUSSET, CORNER |
Загрузка ...
|
|
| 2 | 780342 | GUSSET, CORNER |
Загрузка ...
|
|
| 3 | A4075005 | VALVE, BALL |
Загрузка ...
|
|
| 4 | 951409 | BLOCK |
Загрузка ...
|
|
| 5 | 951489 | KIT, SEAL |
Загрузка ...
|
|
| 5 | H0202140 | KIT, SEAL |
Загрузка ...
|
|
| 6 | 951410 | HYD BLOCK |
Загрузка ...
|
|
| 7 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80060864 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80080890 | HEX.SOCK.HEAD CAP SCR.FE/ZNXC3 |
Загрузка ...
|
|
| 10 | 80200840 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80200870 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80270884 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 13 | 80270884 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 14 | A4074018 | CONNECTOR MALE |
Загрузка ...
|
|
| 15 | 82300026 | CAP MALE CONNECTOR |
Загрузка ...
|
|
| 16 | A4080315 | BULKHEAD UNION |
Загрузка ...
|
|
| 17 | A4080400 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 18 | A4080401 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 19 | A4080401 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 20 | A4080429 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 21 | A4080429 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 22 | A4080430 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 23 | A4080521 | SWIVEL CONNECTOR |
Загрузка ...
|
|
| 24 | A4921098 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 25 | A4923030 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 26 | A4923031 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 27 | A4923031 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 28 | A4923047 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 29 | A4923047 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 30 | H0202120 | CYLINDER, HYDRAULIC |
Загрузка ...
|
