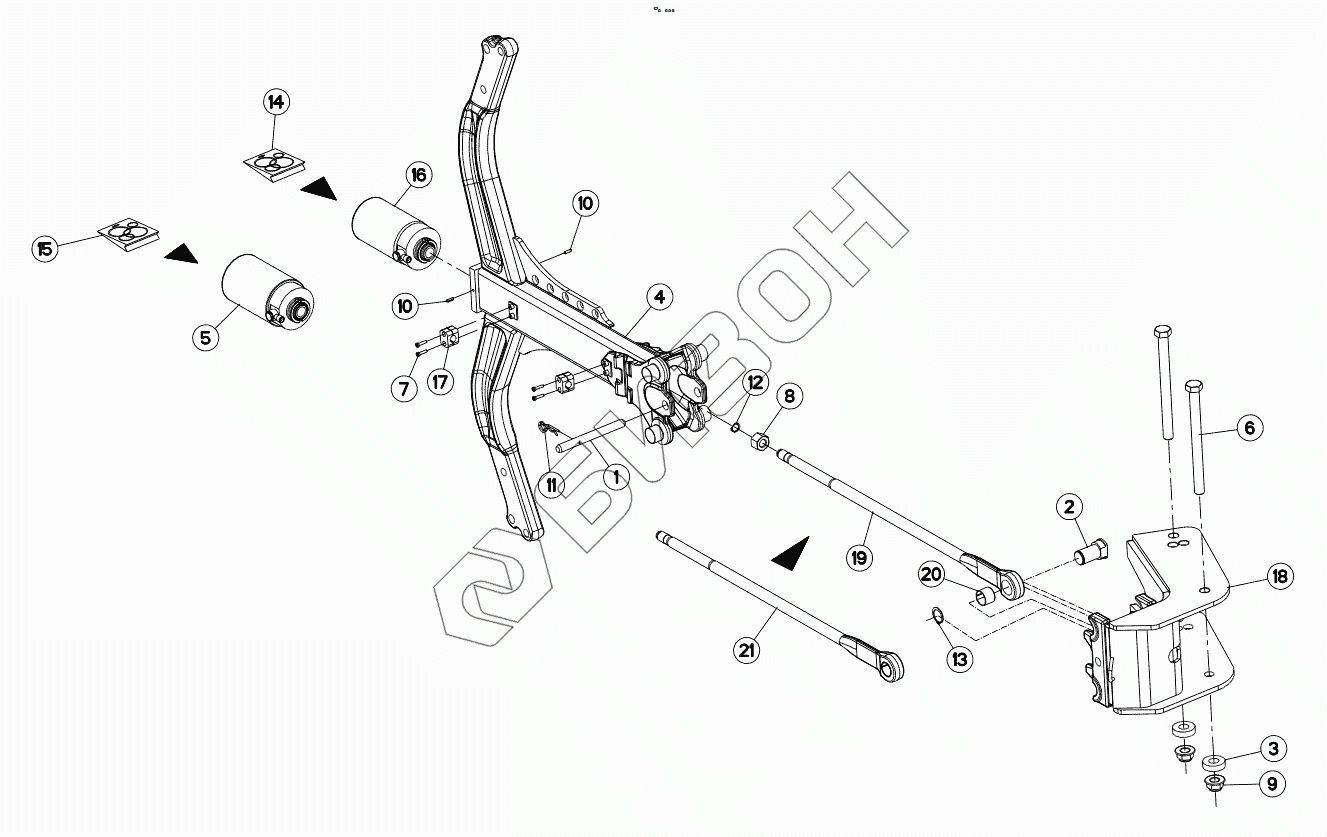

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. PLOUGH LEG SAFETY NSH
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 131160 | PIN, HITCH |
Загрузка ...
|
|
| 2 | 131205 | PIN |
Загрузка ...
|
|
| 3 | 421224 | WASHER |
Загрузка ...
|
|
| 4 | 582185 | MOUNT, MOULDBOARD |
Загрузка ...
|
|
| 4 | 582186 | MOUNT, MOULDBOARD DIAMOND |
Загрузка ...
|
|
| 5 | 900863 | CYLINDER, HYDRAULIC |
Загрузка ...
|
|
| 6 | 951669 | SCREW |
Загрузка ...
|
|
| 7 | 80080626 | SCREW, SOCKET HEAD FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80202405 | DEEP HEXAGON NUT FLZNNC |
Загрузка ...
|
|
| 9 | 80202421 | SELF-LOCKING NUT |
Загрузка ...
|
|
| 10 | 80450620 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 11 | 80570477 | SPRING COTTER PIN FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80582000 | RETAINING RING |
Загрузка ...
|
|
| 13 | 80583500 | RETAINING RING |
Загрузка ...
|
|
| 14 | 900066 | SEALS PA.FR.920030 (900861) |
Загрузка ...
|
|
| 15 | 900487 | SEALS PACK.900486FOR CYL900863 |
Загрузка ...
|
|
| 16 | 900861 | CYLINDER, HYDRAULIC |
Загрузка ...
|
|
| 17 | A7260027 | CLAMP D.18 |
Загрузка ...
|
|
| 18 | H0400980 | LEG SUPPORT |
Загрузка ...
|
|
| 19 | H0401690 | TIE ROD |
Загрузка ...
|
|
| 20 | H0401930 | TENSION BUSH |
Загрузка ...
|
|
| 21 | H0402680 | TIE ROD |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
