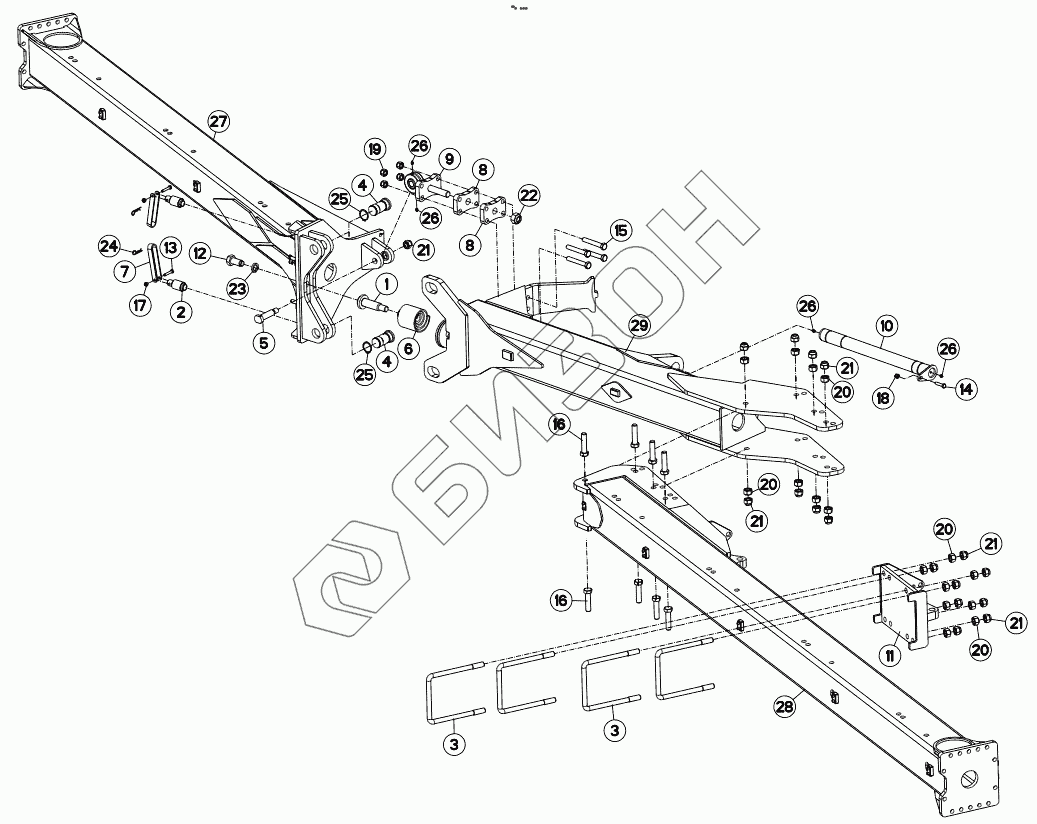

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. STRUCTURE CHALLENGER B2329-F0000
1
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
20
20
21
21
21
21
21
22
23
24
25
25
26
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 130292 | SCREW |
Загрузка ...
|
|
| 2 | 130297 | SCREW |
Загрузка ...
|
|
| 3 | 140304 | U-BOLT |
Загрузка ...
|
|
| 4 | 154117 | PIN |
Загрузка ...
|
|
| 5 | 155136 | PIN |
Загрузка ...
|
|
| 6 | 194107 | SPRING |
Загрузка ...
|
|
| 7 | 200732 | HANDLE |
Загрузка ...
|
|
| 8 | 211809 | SHIM |
Загрузка ...
|
|
| 9 | 582247 | END |
Загрузка ...
|
|
| 10 | 582379 | PIN |
Загрузка ...
|
|
| 11 | 582396 | ATTACHEMENT |
Загрузка ...
|
|
| 12 | 951199 | BOLT HM 30X200 |
Загрузка ...
|
|
| 13 | 80061051 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 80061211 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 15 | 80062086 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 16 | 80062484 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 17 | 80201030 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 18 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 19 | 80202030 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 20 | 80202400 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 21 | 80202440 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 22 | 80203031 | SELF-LOCKING NUT |
Загрузка ...
|
|
| 23 | 80273084 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 24 | 80570300 | SPRING COTTER PIN FE/ZNXC3 |
Загрузка ...
|
|
| 25 | 80585000 | RETAINING RING |
Загрузка ...
|
|
| 26 | 82201016 | SELF TAPPING GREASE NIPPLE |
Загрузка ...
|
|
| 27 | H0204680 | EXTENSION |
Загрузка ...
|
|
| 28 | H0204690 | FRAME, MAIN |
Загрузка ...
|
|
| 29 | H0204930 | BEAM |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
