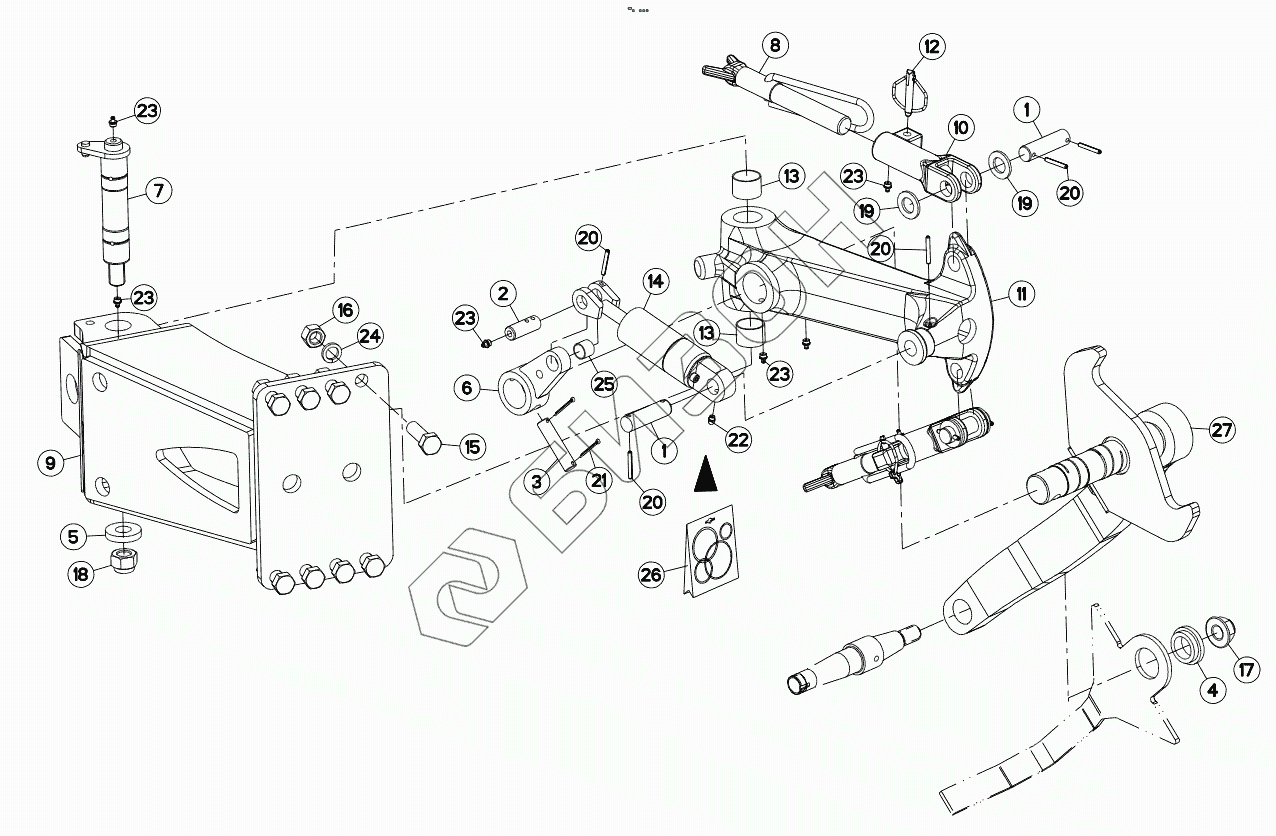

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. SUPPORT DEPTH WHEEL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
20
20
20
21
22
23
23
23
23
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 130277 PIN
Загрузка ...
2 130279 PIN
Загрузка ...
3 130283 PIN
Загрузка ...
4 421221 SPACER
Загрузка ...
5 421223 WASHER
Загрузка ...
6 582311 LINK
Загрузка ...
7 582606 AXLE
Загрузка ...
8 582897 SCREW
Загрузка ...
9 583291 WHEEL SUPPORT BRACKET
Загрузка ...
10 645281 BRACKET
Загрузка ...
11 645314 SUPPORT
Загрузка ...
12 900788 LYNCH PIN
Загрузка ...
13 951168 WRAPPED BUSH
Загрузка ...
14 951460 SHOCK ABSORBER
Загрузка ...
15 80062065 HEXAGON HEAD SCREW FE/ZNXC3
Загрузка ...
16 80202070 NUT FE/ZNXC3
Загрузка ...
17 80202420 SELF-LOCKING NUT FLZNNC
Загрузка ...
18 80202442 SELF-LOCKING NUT FE/ZNXC3
Загрузка ...
19 80252432 PLAIN WASHER FE/ZNXC3
Загрузка ...
20 80450645 ROLL PIN FLZNNC
Загрузка ...
21 80500345 SPLIT PIN
Загрузка ...
22 82200804 GREASE NIPPLE FE/ZNXC3
Загрузка ...
23 82201016 SELF TAPPING GREASE NIPPLE
Загрузка ...
24 80272085 SPRING LOCK WASHER FE/ZNXC3
Загрузка ...
25 83012225 WRAPPED BUSH
Загрузка ...
26 951461 SEALS PACKET
Загрузка ...
27 H0500890 ARM
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
