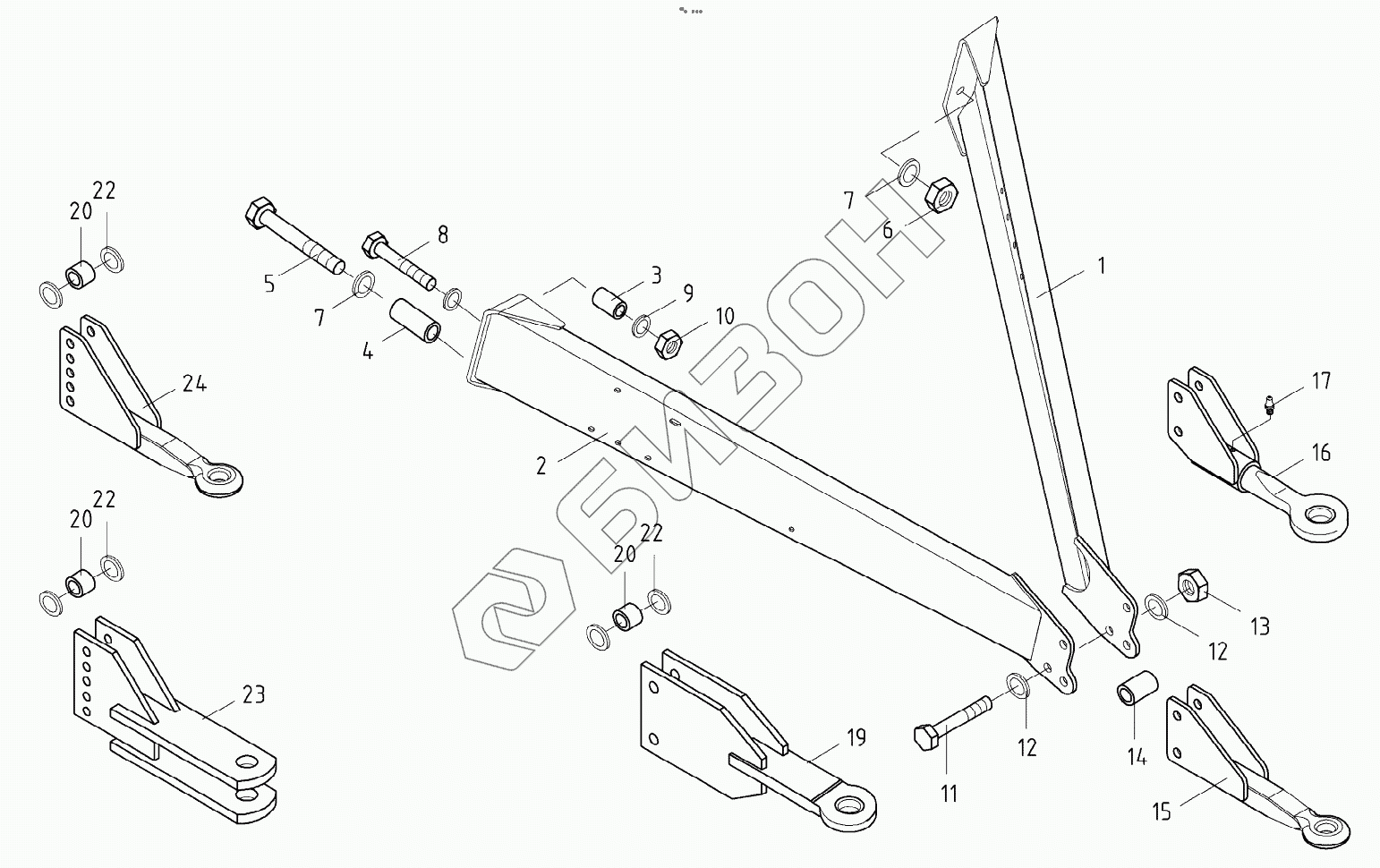

Графический каталог запасных частей к технике: KUHN FB 119. DRAWBAR
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
19
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z4013250 | TOWPOLE |
Загрузка ...
|
|
| 2 | Z4012910 | TOWPOLE |
Загрузка ...
|
|
| 3 | Z4088380 | TUBE |
Загрузка ...
|
|
| 4 | Z4011990 | TUBE |
Загрузка ...
|
|
| 5 | 80062018 | SCREW, HEX HEAD FLZNNC |
Загрузка ...
|
|
| 6 | 80202042 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 7 | 80252100 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80061691 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 9 | Z4086910 | WASHER |
Загрузка ...
|
|
| 10 | 80201648 | SELF-LOCKING NUT FE/ZN |
Загрузка ...
|
|
| 11 | 80062089 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80252026 | PLAIN WASHER M20 DIN 125 |
Загрузка ...
|
|
| 13 | 80201648 | SELF-LOCKING NUT FE/ZN |
Загрузка ...
|
|
| 14 | Z4007170 | SPACER TUBE |
Загрузка ...
|
|
| 15 | Z4099790 | DRAWBAR EYE |
Загрузка ...
|
|
| 16 | Z4099630 | REVOLVING TRACTION EYE |
Загрузка ...
|
|
| 17 | 82200600 | GREASE NIPPLE FE/ZNXC3 |
Загрузка ...
|
|
| 19 | Z4087460 | DRAWBAR EYE |
Загрузка ...
|
|
| 23 | Z4089090 | DRAWBAR EYE |
Загрузка ...
|
|
| 24 | Z4013710 | DRAWBAR EYE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
