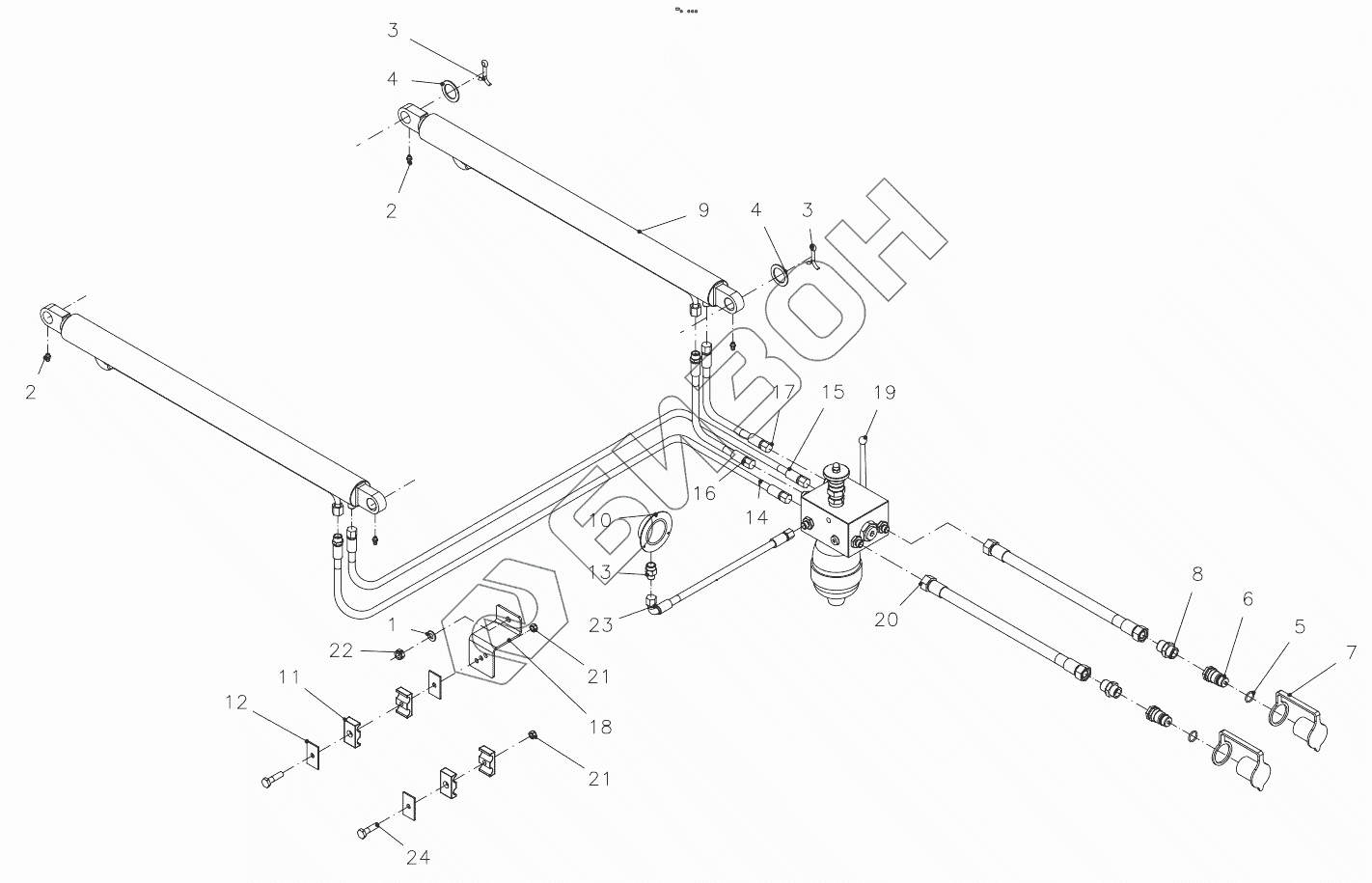

Графический каталог запасных частей к технике: KUHN FB 119. HYDRAULIC TAILGATE
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z0032141 | Z0032141 |
Загрузка ...
|
|
| 2 | 82200807 | GREASE NIPPLE FE/ZNXC3 |
Загрузка ...
|
|
| 3 | 80500546 | SPLIT PIN FE/ZNXC3 |
Загрузка ...
|
|
| 4 | 80253042 | SUPPORTING RING SS 2,5 |
Загрузка ...
|
|
| 5 | 82061824 | O-RING |
Загрузка ...
|
|
| 6 | Z4087440 | COUPLER MALE |
Загрузка ...
|
|
| 7 | Z4087450 | DUST GUARD BUSH |
Загрузка ...
|
|
| 8 | Z4087750 | SCREW-IN NIPPLE |
Загрузка ...
|
|
| 9 | Z4010740 | CYLINDER, HYDRAULIC |
Загрузка ...
|
|
| 10 | Z4500350 | PRESSURE GAUGE |
Загрузка ...
|
|
| 11 | Z4088680 | PIPE CLIP |
Загрузка ...
|
|
| 12 | Z4086840 | COVERING PLATE |
Загрузка ...
|
|
| 13 | Z4014110 | MANOMETER STUD |
Загрузка ...
|
|
| 14 | Z4014130 | HYDR.HOSE |
Загрузка ...
|
|
| 15 | Z4014140 | HYDR.HOSE |
Загрузка ...
|
|
| 16 | Z4014150 | HYDR.HOSE |
Загрузка ...
|
|
| 17 | Z4014160 | HYDR.HOSE |
Загрузка ...
|
|
| 18 | Z4401510 | SUPPORT |
Загрузка ...
|
|
| 19 | A4101107 | MANIFOLD, HYDRAULIC |
Загрузка ...
|
|
| 20 | Z4014580 | HYDR.HOSE |
Загрузка ...
|
|
| 21 | 80200817 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 22 | 80201005 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 23 | 80060852 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 24 | Z4088010 | HYDR. HOSE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
