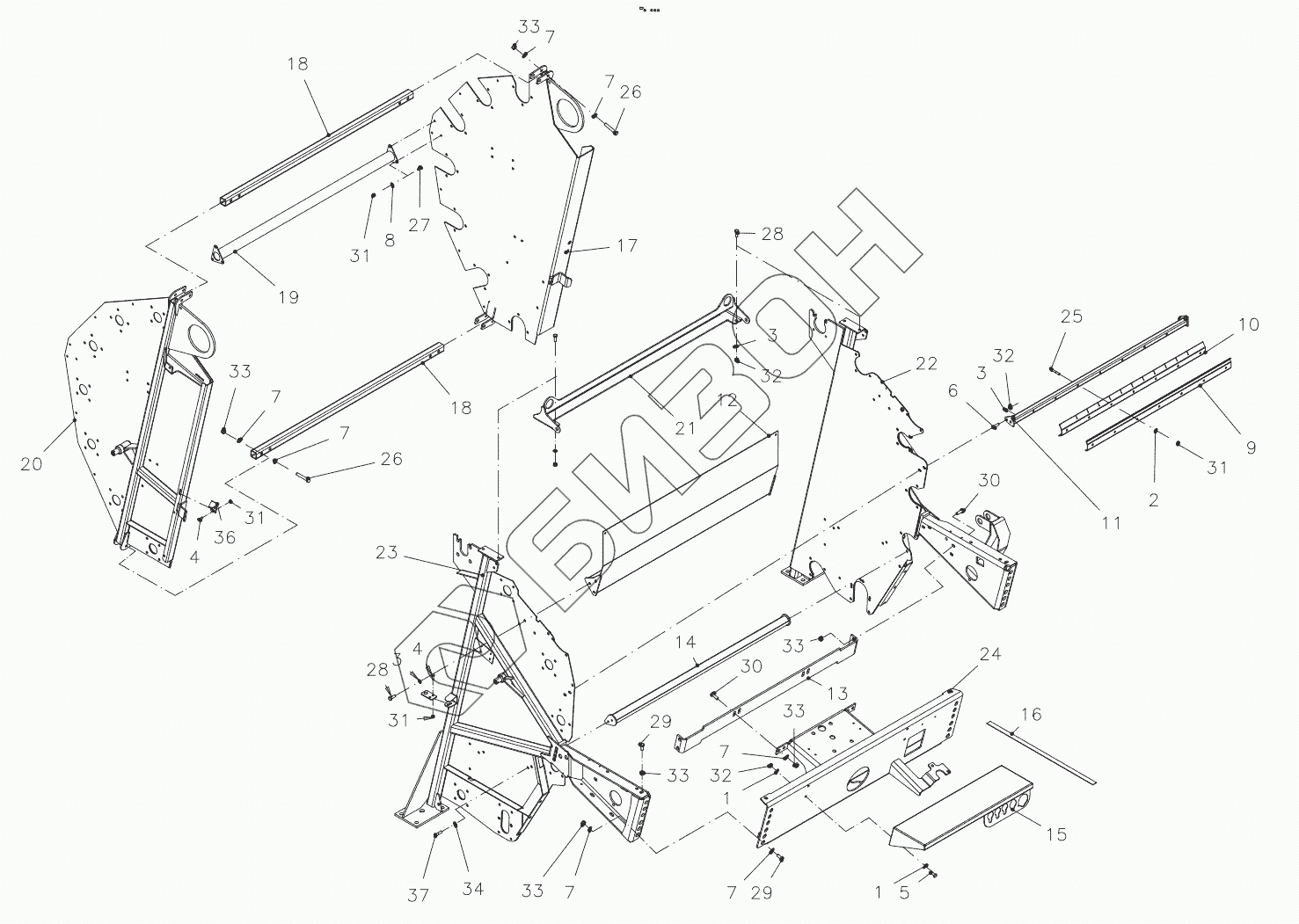

Графический каталог запасных частей к технике: KUHN FB 119. MAIN FRAME
1
2
3
3
3
4
4
5
6
7
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
28
28
29
29
30
30
31
31
31
31
32
32
32
33
33
33
33
33
33
34
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z0032141 | Z0032141 |
Загрузка ...
|
|
| 2 | 80250823 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 3 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 4 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 5 | 80061026 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 6 | 80081006 | HEX.SOCK.HEAD CAP SCR.FE/ZNXC3 |
Загрузка ...
|
|
| 7 | 80251227 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 8 | Z4087100 | WASHER |
Загрузка ...
|
|
| 9 | Z4099680 | GUARD, EDGE |
Загрузка ...
|
|
| 10 | Z4145770 | SCRAPER |
Загрузка ...
|
|
| 11 | Z4014550 | SUPPORT |
Загрузка ...
|
|
| 12 | Z4402700 | SUPPORT |
Загрузка ...
|
|
| 13 | Z4400150 | SUPPORT |
Загрузка ...
|
|
| 14 | Z4400770 | DROP/TUBE |
Загрузка ...
|
|
| 15 | Z4400830 | FACING |
Загрузка ...
|
|
| 16 | Z4088830 | FACING |
Загрузка ...
|
|
| 17 | Z4400890 | SIDE BOARD |
Загрузка ...
|
|
| 18 | Z4400920 | PIPE/TUBE |
Загрузка ...
|
|
| 19 | Z4400930 | PIPE/TUBE |
Загрузка ...
|
|
| 20 | Z4400940 | SIDE BOARD |
Загрузка ...
|
|
| 21 | Z4400990 | HINGE |
Загрузка ...
|
|
| 22 | Z4404010 | SIDE PART LEFT |
Загрузка ...
|
|
| 23 | Z4404020 | SIDE MEMBER RIGHT |
Загрузка ...
|
|
| 24 | Z4083820 | GETRIEBETRAEGER GSW. |
Загрузка ...
|
|
| 25 | 80060850 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 26 | 80061281 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 27 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 28 | 80061073 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 29 | 80061225 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 30 | 80061236 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 31 | 80200817 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 32 | 80201005 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 33 | 80201248 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 34 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 36 | Z4408080 | BRACKET |
Загрузка ...
|
|
| 37 | 80071030 | SELF-LOCKING SCREW FE/ZNXC3 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
