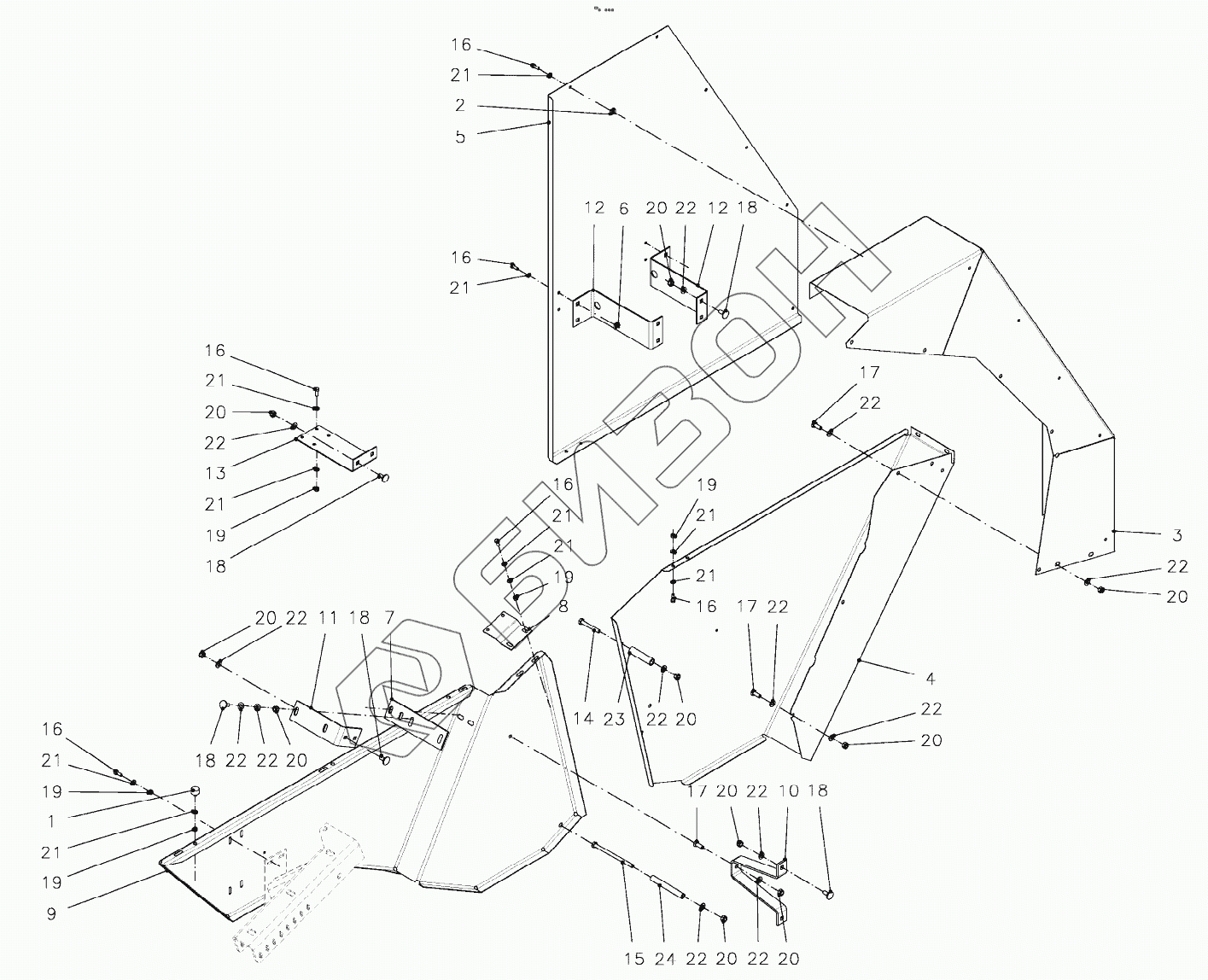

Графический каталог запасных частей к технике: KUHN FB 119. SAFETY GUARDS (RIGHT)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
16
16
16
17
17
17
18
18
18
18
18
19
19
19
19
19
20
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z4003620 | RUBBER PAD |
Загрузка ...
|
|
| 2 | 80200655 | CLAMP NUT |
Загрузка ...
|
|
| 3 | Z4400230 | LATERALE SHEET RIGHT |
Загрузка ...
|
|
| 4 | Z4400250 | COVER PLATE |
Загрузка ...
|
|
| 5 | Z4400280 | LATERAL SHEET RIGHT |
Загрузка ...
|
|
| 6 | Z4088480 | NUT, SELF-RETAINING |
Загрузка ...
|
|
| 7 | Z4400790 | SHEET |
Загрузка ...
|
|
| 8 | Z4400840 | FIXING ANGLE |
Загрузка ...
|
|
| 9 | Z4400850 | LATERALE SHEET RIGHT |
Загрузка ...
|
|
| 10 | Z4013440 | RETAINER |
Загрузка ...
|
|
| 11 | Z4013450 | SUPPORT |
Загрузка ...
|
|
| 12 | Z4400900 | RETAINER |
Загрузка ...
|
|
| 13 | Z4400910 | SUPPORT |
Загрузка ...
|
|
| 14 | 80060853 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80060895 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 16 | 80060619 | HEXAGON HEAD SCREW |
Загрузка ...
|
|
| 17 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 18 | 80030821 | CUP SQUARE BOLT FE/ZNXC3 |
Загрузка ...
|
|
| 19 | 80200640 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 20 | 80200817 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 21 | 80250611 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 22 | 80250823 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 23 | Z4011070 | SPACER TUBE |
Загрузка ...
|
|
| 24 | Z4011080 | SPACER TUBE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
