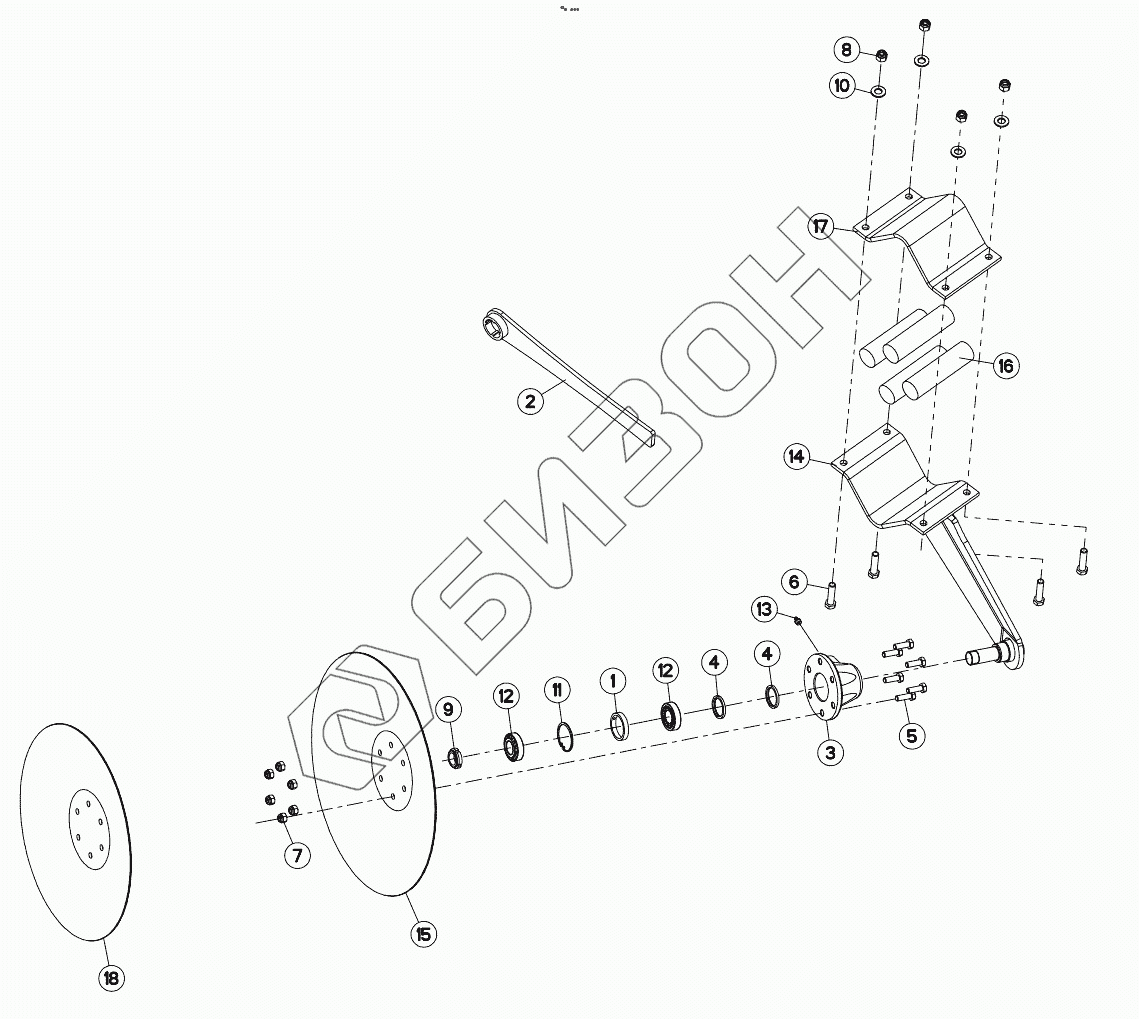

Графический каталог запасных частей к технике: KUHN OPTIMER 1000. DISC ARM A HEAD

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 432023 SPACER
Загрузка ...
2 582960 SPANNER
Загрузка ...
3 645226 HUB
Загрузка ...
4 951166 SEAL 35/43
Загрузка ...
5 80061073 HEXAGON HEAD SCREW FE/ZNXC3
Загрузка ...
6 80061212 HEXAGON HEAD SCREW ZBC
Загрузка ...
7 80201030 SELF-LOCKING NUT FE/ZNXC3
Загрузка ...
8 80201230 SELF-LOCKING NUT FE/ZNXC3
Загрузка ...
9 80202566 SELF-LOCKING NUT FE/ZNXC3
Загрузка ...
10 80251427 PLAIN WASHER
Загрузка ...
11 80595200 RETAINING RING
Загрузка ...
12 81302552 TAPERED ROLLER BEARING
Загрузка ...
13 82201016 SELF TAPPING GREASE NIPPLE
Загрузка ...
14 H2203190 ARM
Загрузка ...
15 H2203660 DISC
Загрузка ...
16 H2203710 SPACER
Загрузка ...
17 H2203720 BRIDLE
Загрузка ...
18 H2204660 DISC
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
