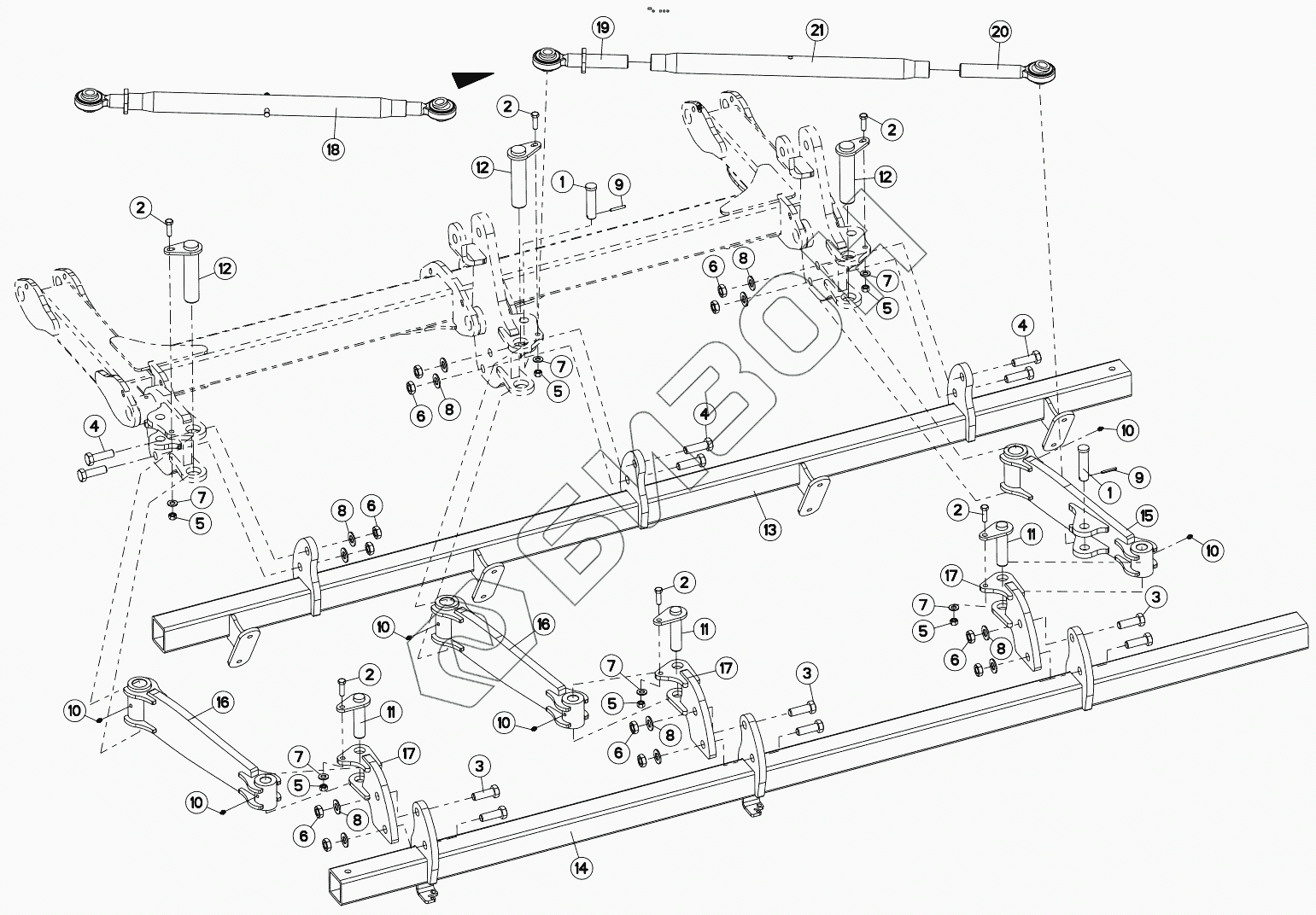

Графический каталог запасных частей к технике: KUHN OPTIMER 1000. LEFT DISC SUPPORT OPT6000R
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
10
10
10
10
10
11
11
11
12
12
12
13
14
15
16
16
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 720154 | PIN D.25 L.104 |
Загрузка ...
|
|
| 2 | 80061248 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 3 | 80062059 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 4 | 80062065 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 5 | 80201270 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 6 | 80202069 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 7 | 80251427 | PLAIN WASHER |
Загрузка ...
|
|
| 8 | 80252026 | PLAIN WASHER M20 DIN 125 |
Загрузка ...
|
|
| 9 | 80450645 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 10 | 82200800 | GREASE NIPPLE FE/ZNXC3 |
Загрузка ...
|
|
| 11 | H2100380 | AXLE |
Загрузка ...
|
|
| 12 | H2100390 | AXLE |
Загрузка ...
|
|
| 13 | H2203380 | CONNECTION |
Загрузка ...
|
|
| 14 | H2203390 | SUPPORT |
Загрузка ...
|
|
| 15 | H2203430 | PULL BAR |
Загрузка ...
|
|
| 16 | H2203440 | PULL BAR |
Загрузка ...
|
|
| 17 | H2203450 | CONNECTION |
Загрузка ...
|
|
| 18 | H2203690 | TIE ROD |
Загрузка ...
|
|
| 19 | H2205450 | END |
Загрузка ...
|
|
| 20 | H2205460 | END |
Загрузка ...
|
|
| 21 | H2206110 | TIE ROD |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
