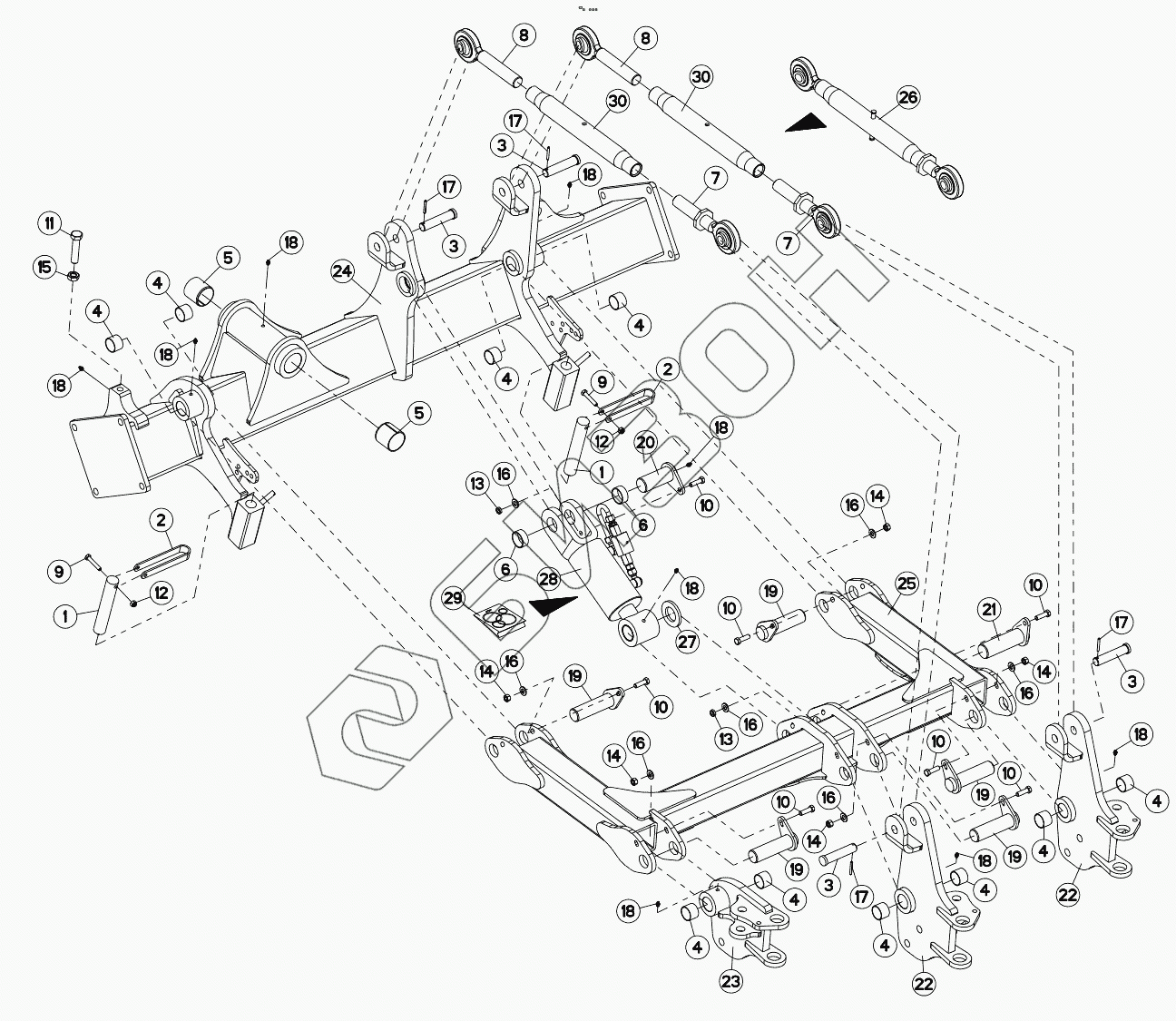

Графический каталог запасных частей к технике: KUHN OPTIMER 1000. LEFT FIXING SUPPORT OPT4000R
1
1
2
2
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
11
12
12
13
13
14
14
14
14
14
15
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
18
18
18
18
18
19
19
19
19
19
20
21
22
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 148131 | SCREW |
Загрузка ...
|
|
| 2 | 200732 | HANDLE |
Загрузка ...
|
|
| 3 | 720157 | PIN D.25 L.124 |
Загрузка ...
|
|
| 4 | 951168 | WRAPPED BUSH |
Загрузка ...
|
|
| 5 | 951521 | TENSION BUSH |
Загрузка ...
|
|
| 6 | 951946 | BUSH PM 45- 50-20 |
Загрузка ...
|
|
| 7 | 951958 | BALL JOINT |
Загрузка ...
|
|
| 8 | 951962 | BALL JOINT |
Загрузка ...
|
|
| 9 | 80061051 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 10 | 80061248 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 11 | 80062090 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 12 | 80201030 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 13 | 80201201 | HEXAGON THIN NUT ZBC |
Загрузка ...
|
|
| 14 | 80201270 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80202069 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 16 | 80251427 | PLAIN WASHER |
Загрузка ...
|
|
| 17 | 80450645 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 18 | 82200800 | GREASE NIPPLE FE/ZNXC3 |
Загрузка ...
|
|
| 19 | H2100410 | AXLE |
Загрузка ...
|
|
| 20 | H2101290 | AXLE |
Загрузка ...
|
|
| 21 | H2101300 | AXLE |
Загрузка ...
|
|
| 22 | H2203460 | CONNECTION |
Загрузка ...
|
|
| 23 | H2203470 | CONNECTION |
Загрузка ...
|
|
| 24 | H2203590 | FRAME |
Загрузка ...
|
|
| 25 | H2203600 | LIFTING |
Загрузка ...
|
|
| 26 | H2203680 | TIE ROD |
Загрузка ...
|
|
| 27 | H2203730 | SPACER |
Загрузка ...
|
|
| 28 | H2203350 | HYDRAULIC CYLINDER |
Загрузка ...
|
|
| 29 | H2203480 | BAG |
Загрузка ...
|
|
| 30 | H2206100 | TIE ROD |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
