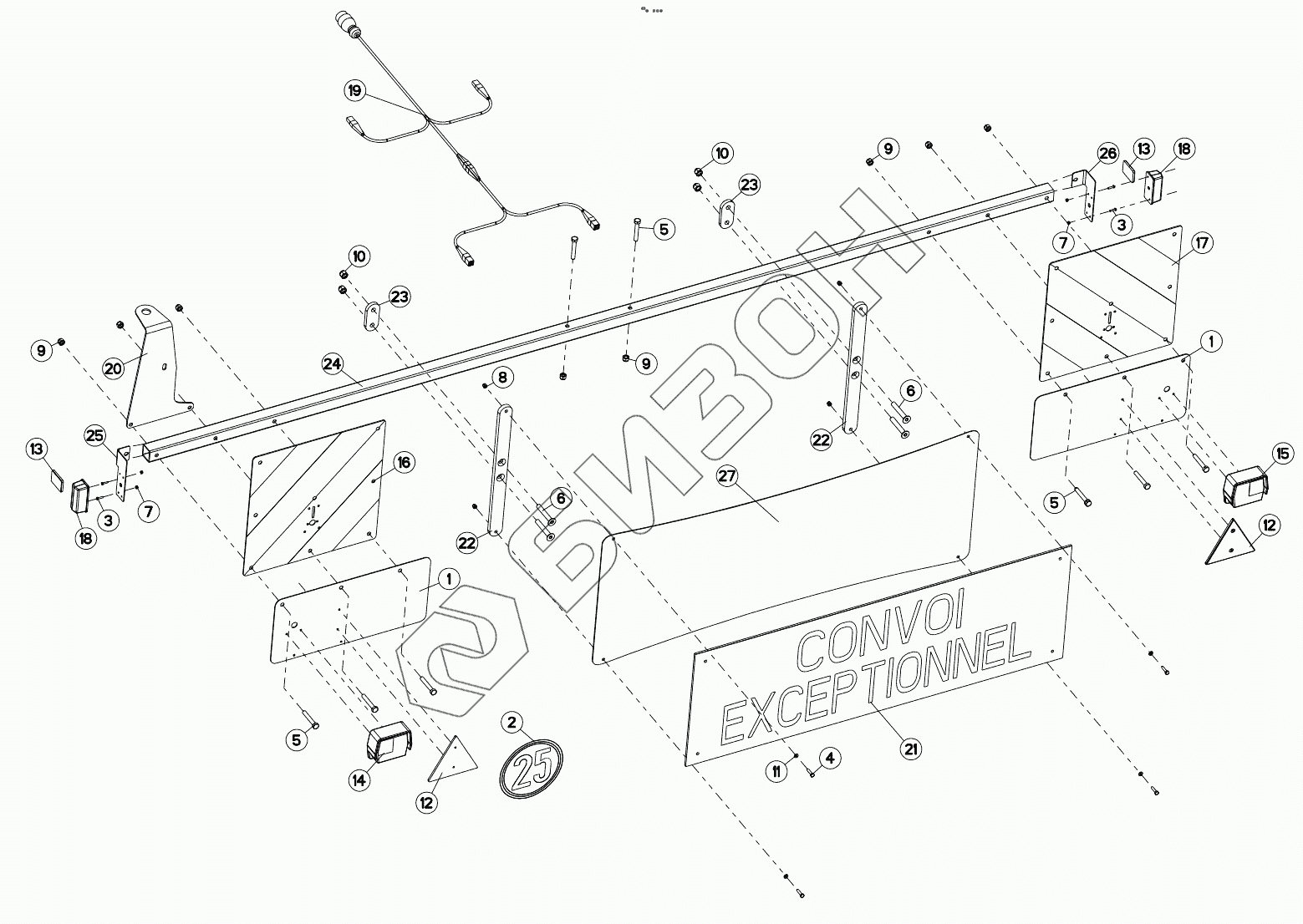

Графический каталог запасных частей к технике: KUHN OPTIMER 1000. REAR LIGHTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3
4
5
5
5
6
6
7
7
8
9
9
9
10
10
11
12
12
13
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 750364 BRACKET
Загрузка ...
2 09968300 TRANSFER MAX.25
Загрузка ...
3 80060416 HEXAGON HEAD SCREW FE/ZNXC3
Загрузка ...
4 80060625 HEX BOLT FE/ZNXC3
Загрузка ...
5 80061055 HEXAGON HEAD SCREW FE/ZNXC3
Загрузка ...
6 80111280 HEX.SOCK.COUNT.HEAD SCREW ZBC
Загрузка ...
7 80200440 SELF LOCKING NUT FE/ZNXC3
Загрузка ...
8 80200630 SELF-LOCKING NUT FE/ZNXC3
Загрузка ...
9 80201030 SELF-LOCKING NUT FE/ZNXC3
Загрузка ...
10 80201230 SELF-LOCKING NUT FE/ZNXC3
Загрузка ...
11 80250611 PLAIN WASHER FE/ZNXC3
Загрузка ...
12 83240007 REFLECTOR RED 160
Загрузка ...
13 83240017 REFLECTOR ADHESIVE
Загрузка ...
14 83240400 REAR LAMP LEFT
Загрузка ...
15 83240401 REAR LAMP RIGHT
Загрузка ...
16 83240203 VA WARNING PLATE REAR L./FR.R.
Загрузка ...
17 83240204 VA WARNING PLATE REAR R./FR.L.
Загрузка ...
18 83240424 LIGHTING
Загрузка ...
19 H2401690 V WIRING HARNESS
Загрузка ...
20 H2401700 SUPPORT
Загрузка ...
21 H2401840 PLATE
Загрузка ...
22 H2401850 PLATE
Загрузка ...
23 H2401860 PLATE
Загрузка ...
24 H2401870 TUBE
Загрузка ...
25 H2401880 PATTE
Загрузка ...
26 H2401890 PATTE
Загрузка ...
27 H2401900 SUPPORT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
