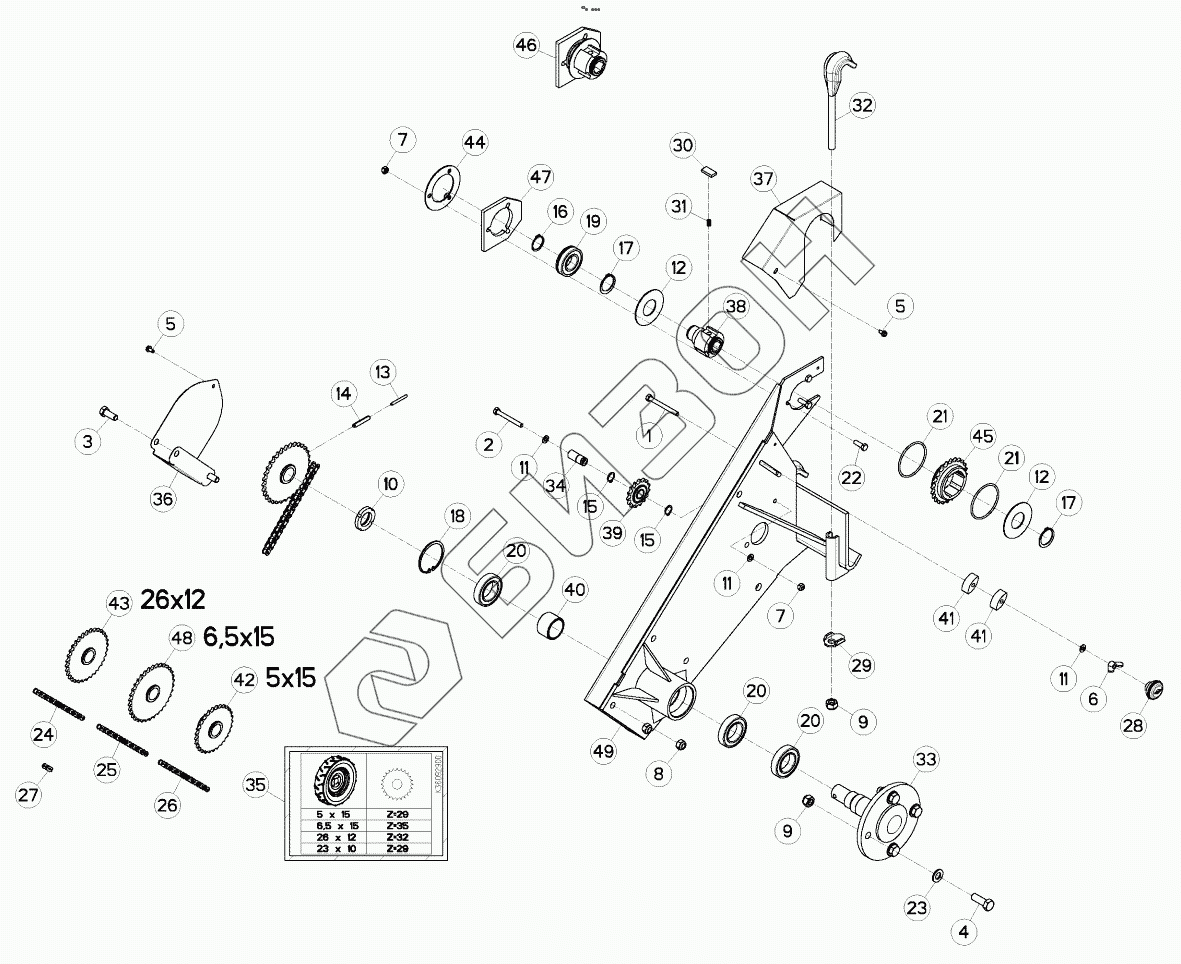

Графический каталог запасных частей к технике: KUHN PLANTER 3M. DRIVE WHEEL ARM D6657-J0000
1
2
3
4
5
5
6
7
7
8
9
9
10
11
11
11
12
12
13
14
15
15
16
17
17
18
19
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80060859 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 2 | 80060871 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 3 | 80061271 | HEX BOLT FE/ZNXC3 |
Загрузка ...
|
|
| 4 | 80061441 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 5 | 80190612 | SELF-CUTTING SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 6 | 80200826 | WING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 7 | 80200840 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80201240 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80201440 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 10 | 80203565 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80250823 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80253585 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 13 | 80450546 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 14 | 80450845 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 15 | 80581700 | RETAINING RING |
Загрузка ...
|
|
| 16 | 80583000 | RETAINING RING |
Загрузка ...
|
|
| 17 | 80583600 | RETAINING RING |
Загрузка ...
|
|
| 18 | 80596800 | RETAINING RING |
Загрузка ...
|
|
| 19 | 81003060 | BALL BEARING |
Загрузка ...
|
|
| 20 | 81004071 | BALL BEARING |
Загрузка ...
|
|
| 21 | 82067225 | O-RING |
Загрузка ...
|
|
| 22 | 80060826 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 23 | 80251430 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 24 | 83121206 | CHAIN |
Загрузка ...
|
|
| 25 | 83121243 | CHAIN |
Загрузка ...
|
|
| 26 | 83121247 | CHAIN |
Загрузка ...
|
|
| 27 | 83122103 | QUICK CONNECT LINK |
Загрузка ...
|
|
| 28 | A620243 | HANDLE |
Загрузка ...
|
|
| 29 | FLA0954C | WASHER |
Загрузка ...
|
|
| 30 | FNB0614 | PAWL |
Загрузка ...
|
|
| 31 | FNB0615 | SPRING |
Загрузка ...
|
|
| 32 | FNB0429A | CLAMP |
Загрузка ...
|
|
| 33 | K3604760 | SPINDLE |
Загрузка ...
|
|
| 34 | K3609190 | PIN |
Загрузка ...
|
|
| 35 | K3609290 | DECAL |
Загрузка ...
|
|
| 36 | K3615930 | HOUSING |
Загрузка ...
|
|
| 37 | N1500750 | HOUSING |
Загрузка ...
|
|
| 38 | N1509040 | SHAFT |
Загрузка ...
|
|
| 39 | N1509900 | TENSIONER |
Загрузка ...
|
|
| 40 | N1509910 | SPACER |
Загрузка ...
|
|
| 41 | N00176A0 | SKID |
Загрузка ...
|
|
| 42 | N00570A0 | GEAR, PINION |
Загрузка ...
|
|
| 43 | N00571A0 | PINION GEAR |
Загрузка ...
|
|
| 44 | N00863B0 | WASHER |
Загрузка ...
|
|
| 45 | N01159A0 | HUB |
Загрузка ...
|
|
| 46 | N01650A0 | HUB |
Загрузка ...
|
|
| 47 | N01652A0 | PLATE, MOUNTING |
Загрузка ...
|
|
| 48 | N03328A0 | PINION GEAR 35TEETH 08B1 |
Загрузка ...
|
|
| 49 | N04069B0 | ARM, WHEEL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
