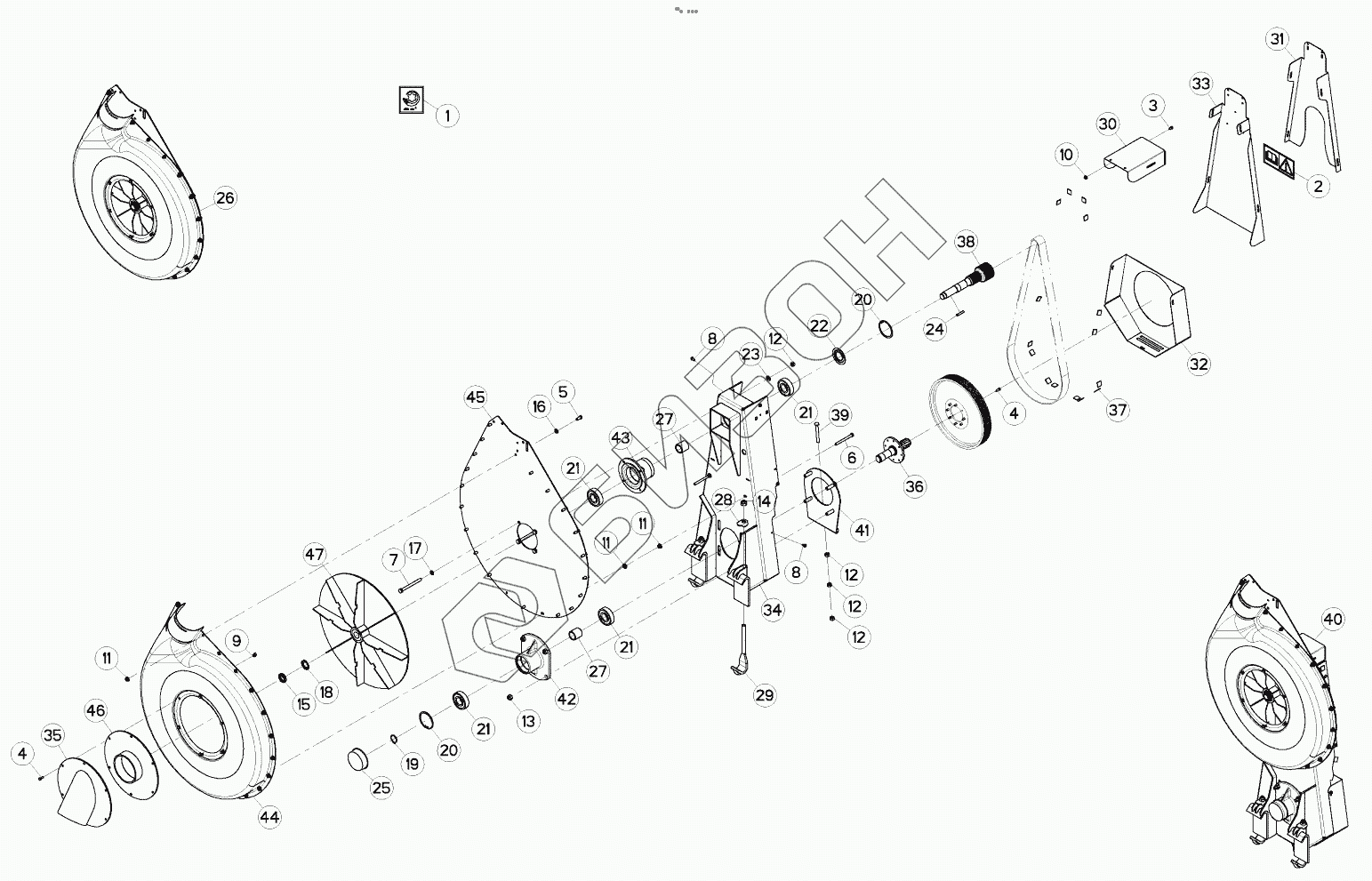

Графический каталог запасных частей к технике: KUHN PLANTER 3M. FAN (PM20-D125)
1
2
3
4
4
5
6
7
8
8
9
10
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 09974500 | DECAL |
Загрузка ...
|
|
| 2 | 59900000 | PICTORIAL H INSTRUCTIONS |
Загрузка ...
|
|
| 3 | 80060612 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 4 | 80060616 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 5 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 6 | 80060890 | HEXAGON HEAD SCREW INOX |
Загрузка ...
|
|
| 7 | 80061093 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80190612 | SELF-CUTTING SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80200655 | CLAMP NUT |
Загрузка ...
|
|
| 10 | 80200665 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80200865 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80201070 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 13 | 80201240 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 80201440 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80202518 | SLOTTED ROUND NUT |
Загрузка ...
|
|
| 16 | 80250920 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 17 | 80271001 | SERRATED LOCK WASHER FLZNNC |
Загрузка ...
|
|
| 18 | 80293520 | TAB WASHER |
Загрузка ...
|
|
| 19 | 80583000 | RETAINING RING |
Загрузка ...
|
|
| 20 | 80597200 | RETAINING RING |
Загрузка ...
|
|
| 21 | 81003074 | BALL BEARING |
Загрузка ...
|
|
| 22 | 82153772 | FLEXIBLE AXIAL SEAL WASHER |
Загрузка ...
|
|
| 23 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 24 | 80650815 | PARALLEL KEY A |
Загрузка ...
|
|
| 25 | A620236 | DUST |
Загрузка ...
|
|
| 26 | D00001A0 | ASSEMBLY |
Загрузка ...
|
|
| 27 | FLA0966 | SPACER |
Загрузка ...
|
|
| 28 | FLA0954C | WASHER |
Загрузка ...
|
|
| 29 | FNB0429A | CLAMP |
Загрузка ...
|
|
| 30 | K3600250 | HOUSING |
Загрузка ...
|
|
| 31 | K3601900 | HOUSING |
Загрузка ...
|
|
| 32 | K3601910 | HOUSING |
Загрузка ...
|
|
| 33 | K3601941 | HOUSING |
Загрузка ...
|
|
| 34 | K3601981 | SUPPORT |
Загрузка ...
|
|
| 35 | K3602390 | FLANGE |
Загрузка ...
|
|
| 36 | K3619780 | PIN |
Загрузка ...
|
|
| 37 | K3623360 | SKID |
Загрузка ...
|
|
| 38 | K3623980 | PIN |
Загрузка ...
|
|
| 39 | N1501020 | SCREW |
Загрузка ...
|
|
| 40 | N1506600 | FAN |
Загрузка ...
|
|
| 41 | N00003A0 | TENSIONER |
Загрузка ...
|
|
| 42 | N00009B0 | BEARING, PILLOW BLOCK |
Загрузка ...
|
|
| 43 | N00010B0 | BEARING, PILLOW BLOCK |
Загрузка ...
|
|
| 44 | N00022A0 | 1/2 CRANKCASE |
Загрузка ...
|
|
| 45 | N00023A0 | SHEET |
Загрузка ...
|
|
| 46 | N00024A0 | FLANGE |
Загрузка ...
|
|
| 47 | VEX0304B | TURBINE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
