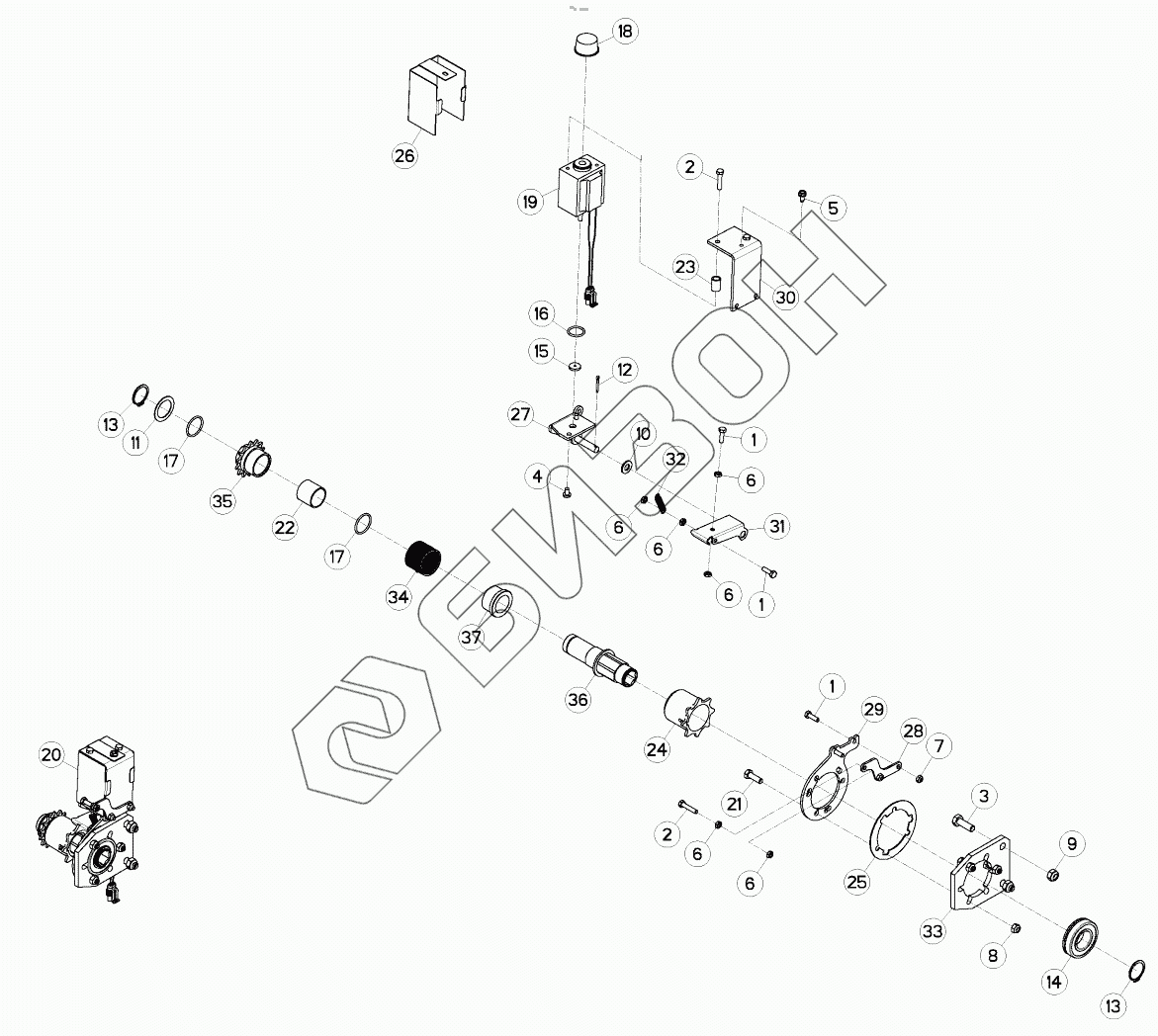

Графический каталог запасных частей к технике: KUHN PLANTER 3M. SET OF GEARS (DECLUTCHING)
1
1
1
2
2
3
4
5
6
6
6
6
6
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80060620 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 2 | 80060630 | HEX BOLT FE/ZNXC3 |
Загрузка ...
|
|
| 3 | 80061073 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 4 | 80100610 | SLOT.CHEESE HEAD SCRE.FE/ZNXC3 |
Загрузка ...
|
|
| 5 | 80190612 | SELF-CUTTING SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 6 | 80200600 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 7 | 80200640 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80200840 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80201040 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 10 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 11 | 80253044 | SHIM WASHER |
Загрузка ...
|
|
| 12 | 80500220 | SPLIT PIN FE/ZNXC3 |
Загрузка ...
|
|
| 13 | 80583000 | RETAINING RING |
Загрузка ...
|
|
| 14 | 81003060 | BALL BEARING |
Загрузка ...
|
|
| 15 | 82050002 | FELT STRIP |
Загрузка ...
|
|
| 16 | 82062220 | O-RING |
Загрузка ...
|
|
| 17 | 82062908 | O-RING |
Загрузка ...
|
|
| 18 | 83040184 | END PLUG |
Загрузка ...
|
|
| 19 | 83231050 | ELECTROMAGNET |
Загрузка ...
|
|
| 20 | 1626437 | DISENGAGEMENT SYSTEM |
Загрузка ...
|
|
| 21 | 80060826 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 22 | 83013030 | WRAPPED BUSH |
Загрузка ...
|
|
| 23 | FJX0098D | SPACER |
Загрузка ...
|
|
| 24 | K3614490 | SLEEVE |
Загрузка ...
|
|
| 25 | K3616170 | PLATE, MOUNTING |
Загрузка ...
|
|
| 26 | K3622260 | HOOD |
Загрузка ...
|
|
| 27 | K3622270 | SUPPORT |
Загрузка ...
|
|
| 28 | K3625670 | MOUNT |
Загрузка ...
|
|
| 29 | N1001720 | PLATE |
Загрузка ...
|
|
| 30 | N1001730 | PLATE |
Загрузка ...
|
|
| 31 | N1001750 | WEIGHING |
Загрузка ...
|
|
| 32 | N1502460 | DISENGAGEMENT SPRING |
Загрузка ...
|
|
| 33 | N00864E0 | PLATE, MOUNTING |
Загрузка ...
|
|
| 34 | N02798A0 | SPRING |
Загрузка ...
|
|
| 35 | N02799A0 | GEAR WHEEL |
Загрузка ...
|
|
| 36 | N02802A0 | TUBE |
Загрузка ...
|
|
| 37 | N02803A0 | HUB |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
