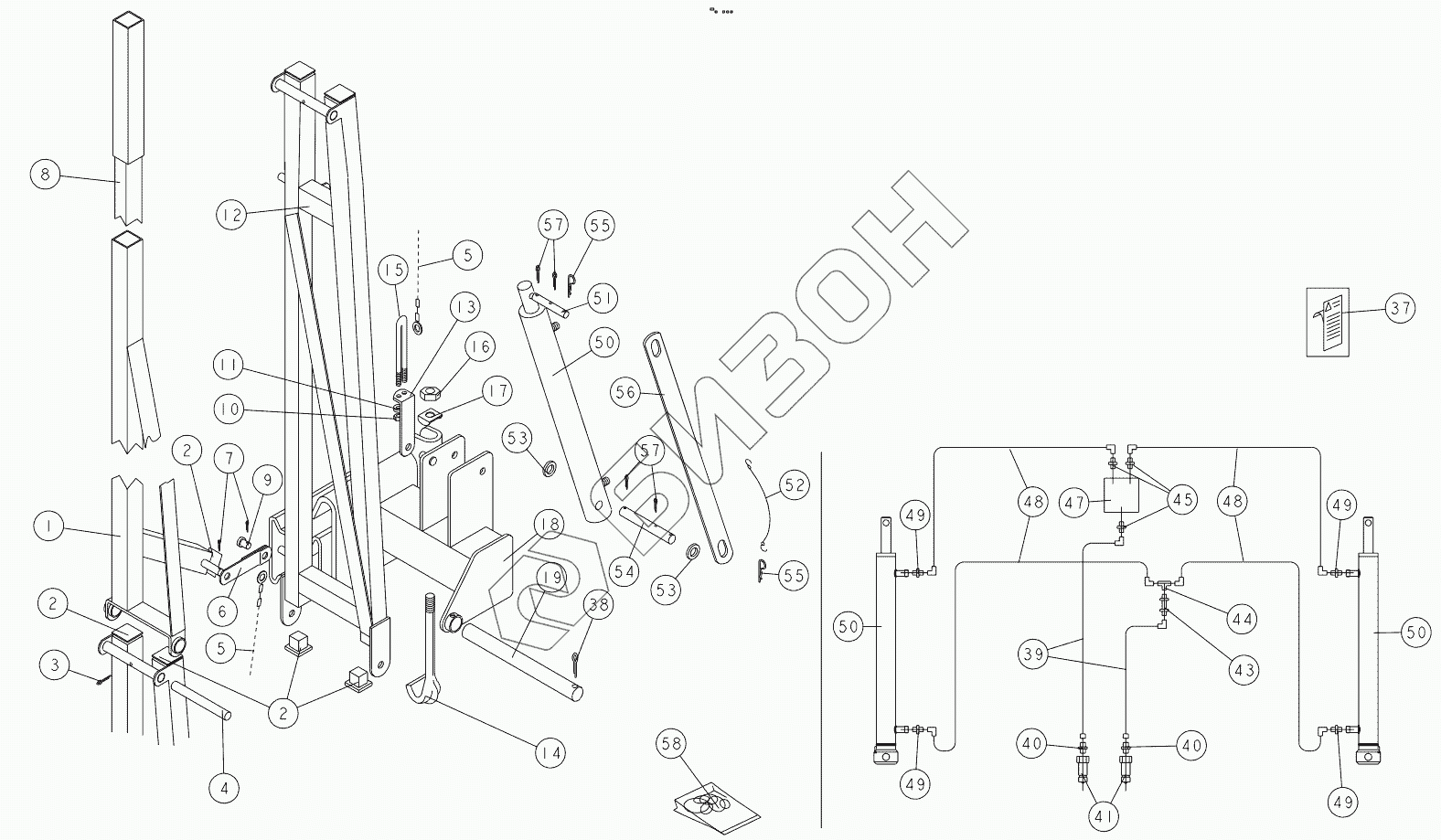

Графический каталог запасных частей к технике: KUHN PLANTER II. 9.00m MARKERS
1
1
2
2
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
19
37
38
39
40
40
41
43
44
45
47
48
48
49
49
49
49
50
50
50
51
52
53
53
54
55
55
56
57
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | VNB0438A | ARM |
Загрузка ...
|
|
| 1 | VNB0439A | ARM |
Загрузка ...
|
|
| 2 | 83040176 | DUST |
Загрузка ...
|
|
| 3 | 80450841 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 4 | FNB0883 | PIN |
Загрузка ...
|
|
| 5 | VNB0554 | CABLE |
Загрузка ...
|
|
| 6 | VNB0553 | CONNECTING ROD |
Загрузка ...
|
|
| 7 | 80500422 | SPLIT PIN ZBC |
Загрузка ...
|
|
| 8 | VNB0772 | ARM |
Загрузка ...
|
|
| 9 | FNB1012 | PIN |
Загрузка ...
|
|
| 10 | 80201040 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 12 | VNB0436A | ARM |
Загрузка ...
|
|
| 12 | VNB0437A | ARM |
Загрузка ...
|
|
| 13 | FNB1289 | BRACKET |
Загрузка ...
|
|
| 14 | FNB0429A | CLAMP |
Загрузка ...
|
|
| 15 | FNB1288 | U-BOLT |
Загрузка ...
|
|
| 16 | 80201470 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 17 | FLA0954C | WASHER |
Загрузка ...
|
|
| 18 | VNB0440A | BRACKET |
Загрузка ...
|
|
| 18 | VNB0441A | BRACKET |
Загрузка ...
|
|
| 19 | FNB0882 | PIN |
Загрузка ...
|
|
| 37 | FJA0303 | STICKER |
Загрузка ...
|
|
| 38 | 80450640 | ROLL PIN |
Загрузка ...
|
|
| 39 | N02086A0 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 40 | A622759 | CONNECTOR |
Загрузка ...
|
|
| 41 | 82301207 | CONNECTOR MALE |
Загрузка ...
|
|
| 43 | B0000511 | UNION |
Загрузка ...
|
|
| 44 | 82300806 | T-UNION |
Загрузка ...
|
|
| 45 | 82300808 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 47 | 82300089 | SEQUENCE VALVE |
Загрузка ...
|
|
| 48 | VNB0560A | HYDRAULIC HOSE |
Загрузка ...
|
|
| 49 | 82300802 | MALE STUD COUPLING |
Загрузка ...
|
|
| 50 | VNB0780A | HYDRAULIK CYLINDER |
Загрузка ...
|
|
| 51 | FAD0267A | PIN |
Загрузка ...
|
|
| 52 | 83070063 | PVC CORD |
Загрузка ...
|
|
| 53 | 80251535 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 54 | FNB1015A | PIN |
Загрузка ...
|
|
| 55 | 80570400 | SPRING COTTER PIN FE/ZNXC3 |
Загрузка ...
|
|
| 56 | FNB1256 | FLAT |
Загрузка ...
|
|
| 57 | 80500428 | SPLIT PIN FE/ZNXC3 |
Загрузка ...
|
|
| 58 | VNB0781 | KPL SET OF SEALS |
Загрузка ...
|
