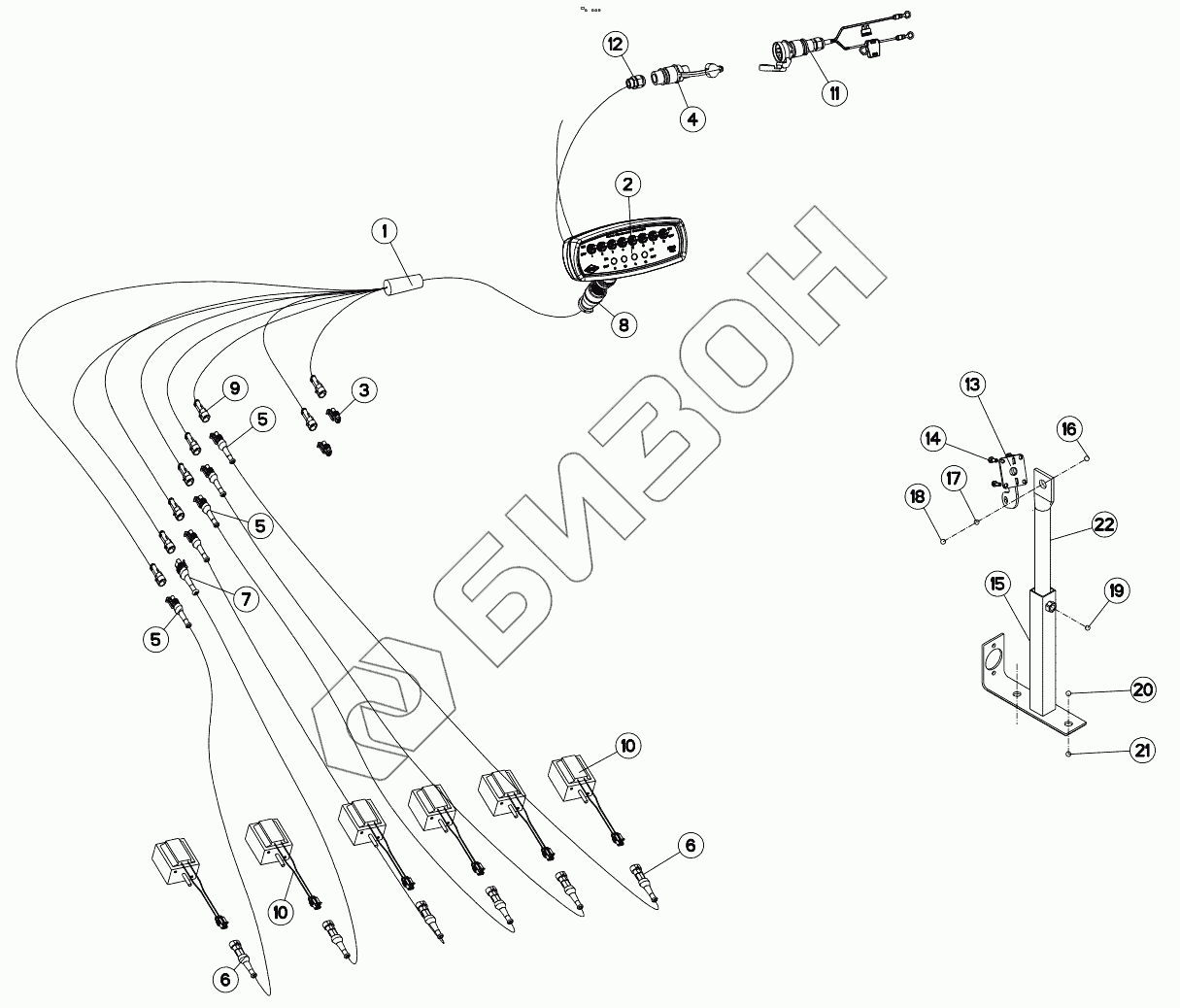

Графический каталог запасных частей к технике: KUHN PLANTER II. BOX KMD 112
1
2
3
4
5
5
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | N1503500 | HARNESS |
Загрузка ...
|
|
| 2 | N1503470 | CONTROL BOX, ELECTRONIC |
Загрузка ...
|
|
| 3 | 83235163 | PLUG |
Загрузка ...
|
|
| 4 | 83235003 | CONNECTOR DIN9680 |
Загрузка ...
|
|
| 5 | 83235025 | CONNECTOR AMP SUPERSEAL |
Загрузка ...
|
|
| 6 | 83235026 | CONNECTOR AMP SUPERSEAL |
Загрузка ...
|
|
| 7 | 83235051 | CONNECTOR AMP SUPERSEAL |
Загрузка ...
|
|
| 8 | 83235166 | CONNECTOR TRIM-TRIO |
Загрузка ...
|
|
| 9 | N1503510 | HARNESS |
Загрузка ...
|
|
| 10 | 83231050 | ELECTROMAGNET |
Загрузка ...
|
|
| 11 | 83233001 | HARNESS, WIRING |
Загрузка ...
|
|
| 12 | 83235037 | CABLE GLAND PG11 |
Загрузка ...
|
|
| 13 | N1504120 | SUPPORT |
Загрузка ...
|
|
| 14 | 80060620 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 15 | N01569A0 | SUPPORT |
Загрузка ...
|
|
| 16 | 80201231 | SELF-LOCKING NUT INOX |
Загрузка ...
|
|
| 17 | 80251329 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 18 | 80061222 | HEXAGON HEAD SCREW INOX A2 |
Загрузка ...
|
|
| 19 | 80040820 | WING SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 20 | 80061031 | HEXAGON HEAD SCREW INOX |
Загрузка ...
|
|
| 21 | 80201049 | SELF-LOCKING NUT INOX |
Загрузка ...
|
|
| 22 | N01571A0 | TUBE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
