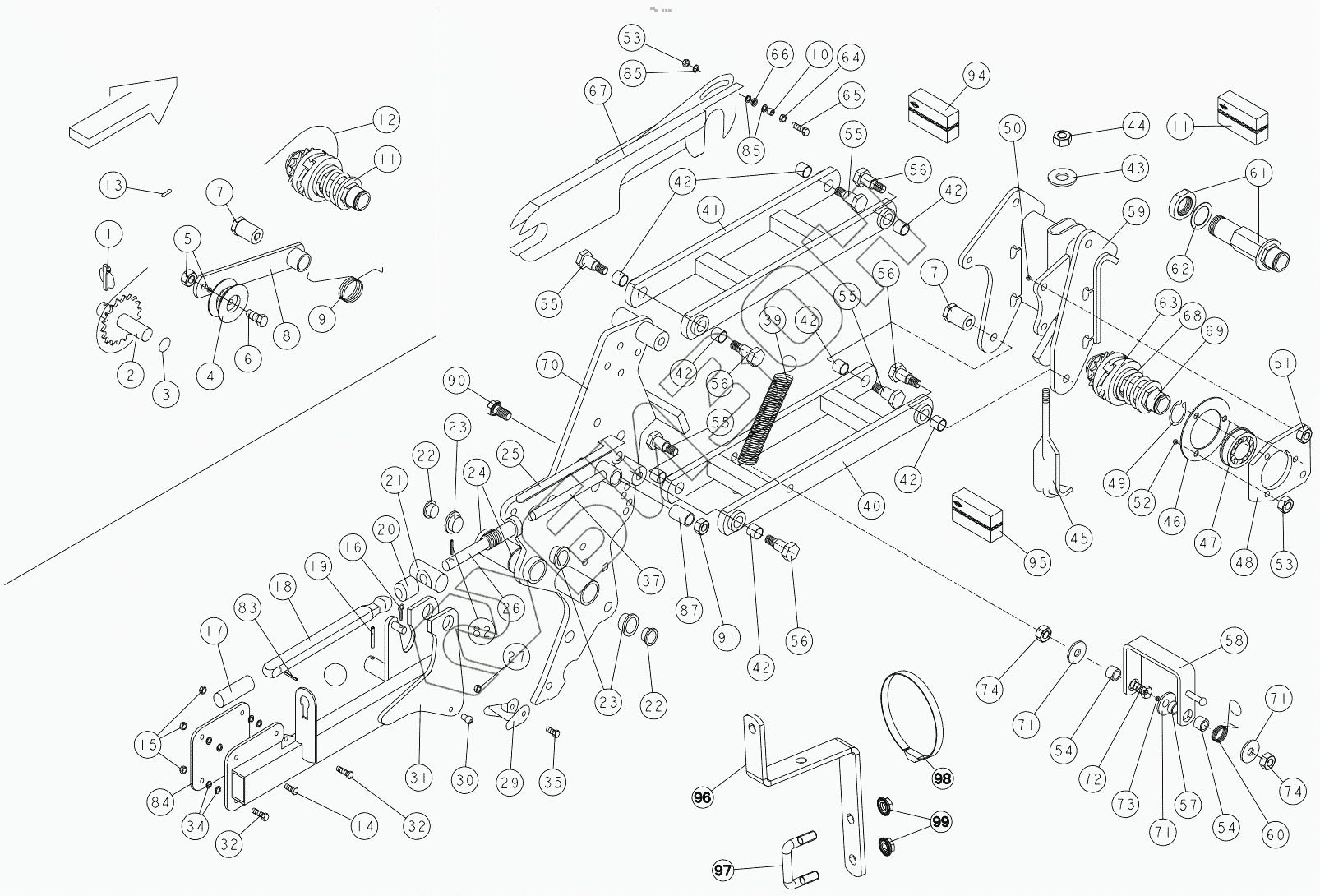

Графический каталог запасных частей к технике: KUHN PLANTER II. PARALLELOGRAM
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
29
30
31
32
32
34
35
37
39
40
41
42
42
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
55
55
55
56
56
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
71
72
73
74
74
82
83
84
85
85
87
90
91
94
95
96
97
98
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80560540 | LINCH PIN FE/ZNXC3 |
Загрузка ...
|
|
| 2 | N01151A0 | PINION GEAR |
Загрузка ...
|
|
| 3 | 83011824 | SELF LUBRICATING BEARING |
Загрузка ...
|
|
| 4 | BLA0158A | CAM ROLLER |
Загрузка ...
|
|
| 5 | 80200870 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 6 | N02527A0 | HEXAGON SCREW |
Загрузка ...
|
|
| 7 | N02387A0 | NUT |
Загрузка ...
|
|
| 8 | N01149A0 | TENSIONER |
Загрузка ...
|
|
| 9 | FNB1112 | SPRING |
Загрузка ...
|
|
| 10 | FJX0097D | SPACER |
Загрузка ...
|
|
| 11 | N02634A0 | GEAR, PINION |
Загрузка ...
|
|
| 12 | N1000460 | CHAIN |
Загрузка ...
|
|
| 13 | 83121221 | OUTER LINK |
Загрузка ...
|
|
| 14 | 80061073 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80201070 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 16 | 80500318 | SPLIT PIN FE/ZNXC3 |
Загрузка ...
|
|
| 17 | FNB0016 | GUIDE GROOVE |
Загрузка ...
|
|
| 18 | FNB0017 | HANDLE |
Загрузка ...
|
|
| 19 | 80450736 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 20 | FNB0248 | NUT |
Загрузка ...
|
|
| 21 | FNB0203 | PIN |
Загрузка ...
|
|
| 22 | A620232 | DUST |
Загрузка ...
|
|
| 23 | 83012533 | SELF LUBRICATING BEARING |
Загрузка ...
|
|
| 24 | 80583800 | RETAINING RING |
Загрузка ...
|
|
| 25 | FNB0025A | POINTER |
Загрузка ...
|
|
| 26 | FNB0204 | NUT |
Загрузка ...
|
|
| 27 | 80200665 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 |
Загрузка ...
|
|
| 29 | FNB0152 | HOOD |
Загрузка ...
|
|
| 30 | 82200800 | GREASE NIPPLE FE/ZNXC3 |
Загрузка ...
|
|
| 31 | VNB0002B | ARM |
Загрузка ...
|
|
| 32 | 80061045 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 34 | 80281030 | DISC SPRING FLZNNC |
Загрузка ...
|
|
| 35 | 80060630 | HEX BOLT FE/ZNXC3 |
Загрузка ...
|
|
| 37 | VNB0003 | SCREW |
Загрузка ...
|
|
| 39 | FNB0408B | SPRING |
Загрузка ...
|
|
| 40 | N02375A0 | PARALLELOGRAM |
Загрузка ...
|
|
| 41 | N02376A0 | PARALLELOGRAM |
Загрузка ...
|
|
| 42 | 83011618 | WRAPPED BUSH |
Загрузка ...
|
|
| 43 | 80251532 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 44 | 80201470 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 45 | FNB0429A | CLAMP |
Загрузка ...
|
|
| 46 | N00863B0 | WASHER |
Загрузка ...
|
|
| 47 | 81003060 | BALL BEARING |
Загрузка ...
|
|
| 48 | N00864E0 | PLATE, MOUNTING |
Загрузка ...
|
|
| 49 | 80583000 | RETAINING RING |
Загрузка ...
|
|
| 50 | 80061073 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 51 | 80201040 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 52 | 80060846 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 53 | 80200840 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 54 | N02379A0 | SPACER |
Загрузка ...
|
|
| 55 | N02386B0 | AXLE |
Загрузка ...
|
|
| 56 | N02388B0 | PIN |
Загрузка ...
|
|
| 57 | N02597A0 | SPACER |
Загрузка ...
|
|
| 58 | N02391B0 | WEIGHING |
Загрузка ...
|
|
| 59 | N02377A0 | CLAMP, MOUNT |
Загрузка ...
|
|
| 60 | N02417A0 | SPRING |
Загрузка ...
|
|
| 61 | N02624A0 | SHAFT |
Загрузка ...
|
|
| 62 | 80253044 | SHIM WASHER |
Загрузка ...
|
|
| 63 | N02385A0 | DOG |
Загрузка ...
|
|
| 64 | 80200870 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 65 | 80060839 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 66 | FNB1114 | WASHER |
Загрузка ...
|
|
| 67 | N02390A0 | CASE |
Загрузка ...
|
|
| 68 | N02383B0 | DOG |
Загрузка ...
|
|
| 69 | N02625A0 | SPRING |
Загрузка ...
|
|
| 70 | VNB0025E | REINFORCING SHIELD |
Загрузка ...
|
|
| 71 | 80061021 | HEXAGON HEAD SCREW INOX A2 |
Загрузка ...
|
|
| 72 | 80061248 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 73 | 80061249 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 74 | 80201240 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 82 | 80450530 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 83 | 80450890 | ROLL PIN DACRO |
Загрузка ...
|
|
| 84 | FNB0201 | PLATE |
Загрузка ...
|
|
| 85 | 80250820 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 87 | 83011624 | SELF LUBRICATING BEARING |
Загрузка ...
|
|
| 90 | 80061657 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 91 | 80201631 | SELF-LOCKING NUT INOX |
Загрузка ...
|
|
| 94 | N02636A0 | ARM |
Загрузка ...
|
|
| 95 | N02635A0 | ARM |
Загрузка ...
|
|
| 96 | N1000930 | SUPPORT DE TUYAUX |
Загрузка ...
|
|
| 97 | N1000920 | YOKE |
Загрузка ...
|
|
| 98 | 83090031 | HOSE BINDER |
Загрузка ...
|
|
| 99 | 80201051 | UNDERSERRATED SELF-LOCKING NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
