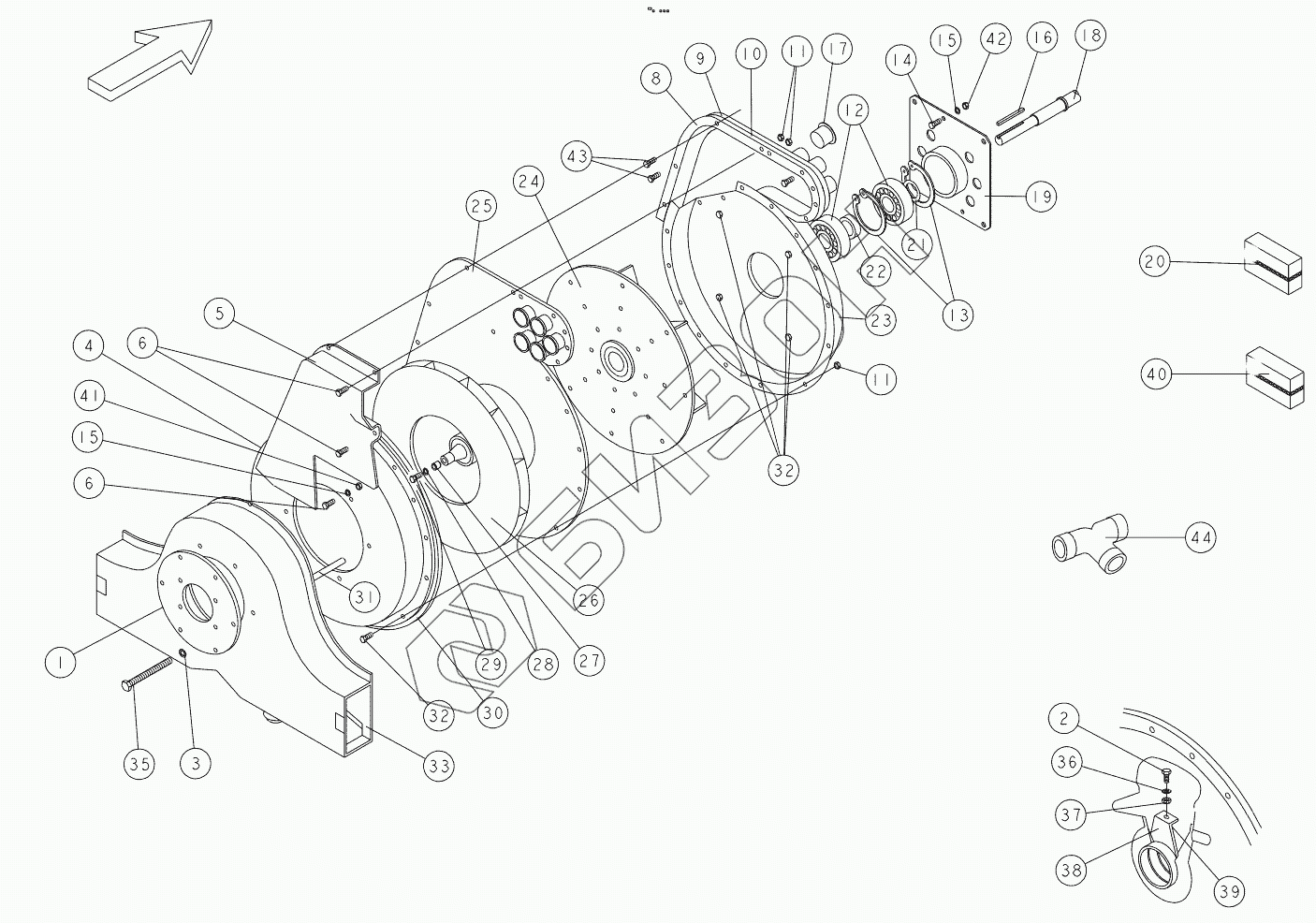

Графический каталог запасных частей к технике: KUHN PLANTER II. PLII FAN
1
2
3
4
5
6
6
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
32
32
33
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FNB0710 | PLATE |
Загрузка ...
|
|
| 2 | 80061061 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 3 | 80270602 | SERRATED LOCK WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 4 | FNB1178 | 1/2 CRANKCASE |
Загрузка ...
|
|
| 5 | FNB1179 | DEFLECTOR |
Загрузка ...
|
|
| 6 | 80060612 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 8 | VNB0679 | TOOL BOX |
Загрузка ...
|
|
| 9 | FNB1272 | BRACKET |
Загрузка ...
|
|
| 10 | FNB1271 | BRACKET |
Загрузка ...
|
|
| 11 | 80200665 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 81003074 | BALL BEARING |
Загрузка ...
|
|
| 13 | 80597200 | RETAINING RING |
Загрузка ...
|
|
| 14 | 80060616 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80250714 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 16 | 80650880 | PARALLEL KEY A |
Загрузка ...
|
|
| 17 | 83040188 | END PLUG |
Загрузка ...
|
|
| 18 | FNB1148 | PIN |
Загрузка ...
|
|
| 19 | VNB0658 | BEARING RING |
Загрузка ...
|
|
| 20 | VNB0659 | BEARING RING |
Загрузка ...
|
|
| 21 | 82153772 | FLEXIBLE AXIAL SEAL WASHER |
Загрузка ...
|
|
| 22 | FLA0528A | SPACER |
Загрузка ...
|
|
| 23 | VNB0677 | 1/2 CRANKCASE |
Загрузка ...
|
|
| 24 | VNB0724A | TURBINE |
Загрузка ...
|
|
| 25 | VNB0644 | PARTITION |
Загрузка ...
|
|
| 26 | VNB0643 | TURBINE |
Загрузка ...
|
|
| 27 | FEC0833 | WASHER |
Загрузка ...
|
|
| 28 | 80271001 | SERRATED LOCK WASHER FLZNNC |
Загрузка ...
|
|
| 29 | 80061026 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 30 | FNB1139 | SPACER |
Загрузка ...
|
|
| 30 | FNB1140 | SPACER |
Загрузка ...
|
|
| 30 | FNB1141 | SPACER |
Загрузка ...
|
|
| 30 | FNB1142 | SPACER |
Загрузка ...
|
|
| 31 | FNB1263 | SPACER |
Загрузка ...
|
|
| 32 | 80060640 | SECHSKANTSCHRAUBE FE/ZNXC3 VITE TESTA ESAGONALE FE/ZNXC3 |
Загрузка ...
|
|
| 33 | VNB0680 | MODULAR MANIFOLD |
Загрузка ...
|
|
| 35 | 80060689 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 36 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 37 | 80201070 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 38 | FNB1059 | TENSIONER |
Загрузка ...
|
|
| 39 | 80201014 | SQUARE WELD NUT |
Загрузка ...
|
|
| 40 | VNB0681 | VENTILATOR |
Загрузка ...
|
|
| 41 | 80200655 | CLAMP NUT |
Загрузка ...
|
|
| 42 | 80200631 | SELF-LOCKING NUT INOX |
Загрузка ...
|
|
| 43 | 80060645 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 44 | A620066 | ELBOW |
Загрузка ...
|
