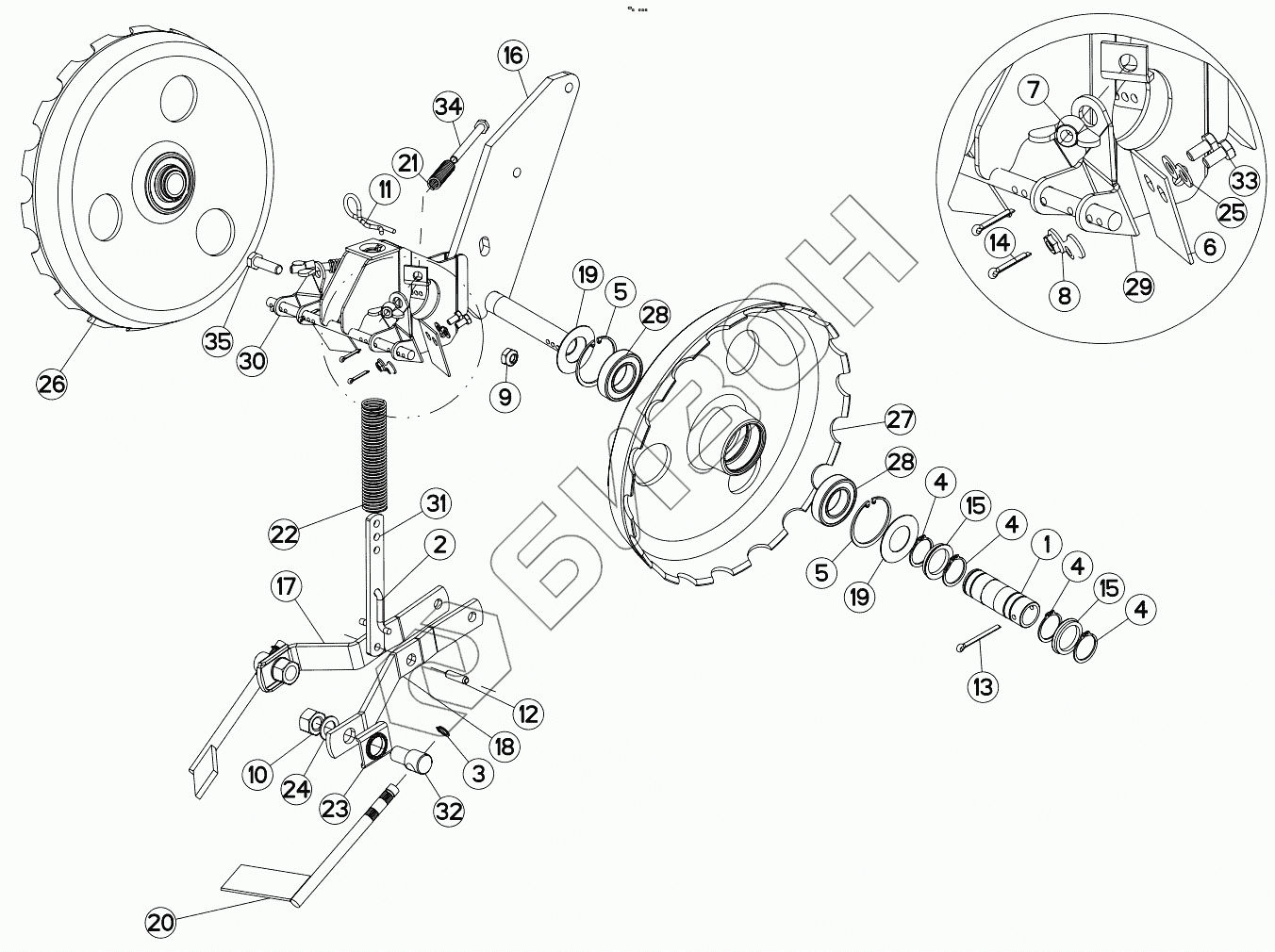

Графический каталог запасных частей к технике: KUHN PLANTER II. REAR WHEEL CRANTEE
1
2
3
4
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | N1001980 | AXLE |
Загрузка ...
|
|
| 2 | FPX0191C | STOP |
Загрузка ...
|
|
| 3 | 80581200 | RETAINING RING |
Загрузка ...
|
|
| 4 | 80583000 | RETAINING RING |
Загрузка ...
|
|
| 5 | 80595500 | RETAINING RING |
Загрузка ...
|
|
| 6 | N00455A0 | SCRAPER |
Загрузка ...
|
|
| 7 | 80200826 | WING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80200665 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80201049 | SELF-LOCKING NUT INOX |
Загрузка ...
|
|
| 10 | 80201670 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 11 | FPX0752 | ROD LONG |
Загрузка ...
|
|
| 12 | 80450830 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 13 | 80500451 | SPLIT PIN FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 80500220 | SPLIT PIN FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 82043010 | V-RING |
Загрузка ...
|
|
| 16 | VNB0087A | FRAM WORK |
Загрузка ...
|
|
| 17 | FNB0195 | FLAT |
Загрузка ...
|
|
| 18 | FNB0196 | FLAT |
Загрузка ...
|
|
| 19 | N1002020 | GUARD |
Загрузка ...
|
|
| 20 | VLR0143 | BLADE, SCRAPER |
Загрузка ...
|
|
| 21 | FLA0806B | SPRING |
Загрузка ...
|
|
| 22 | FNB0198 | SPRING |
Загрузка ...
|
|
| 23 | FLA1353B | WASHER |
Загрузка ...
|
|
| 24 | 80271600 | SERRATED LOCK WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 25 | 80250714 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 26 | N00319A0 | SPROCKET |
Загрузка ...
|
|
| 27 | N00325B0 | SPROCKET |
Загрузка ...
|
|
| 28 | 81003056 | BALL BEARING |
Загрузка ...
|
|
| 29 | FLA1018A | BRACKET |
Загрузка ...
|
|
| 30 | FLA1019A | BRACKET |
Загрузка ...
|
|
| 31 | FNB0197 | LINK |
Загрузка ...
|
|
| 32 | FLA1243F | SCREW |
Загрузка ...
|
|
| 33 | 80060612 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 34 | 80060865 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 35 | 80061036 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
