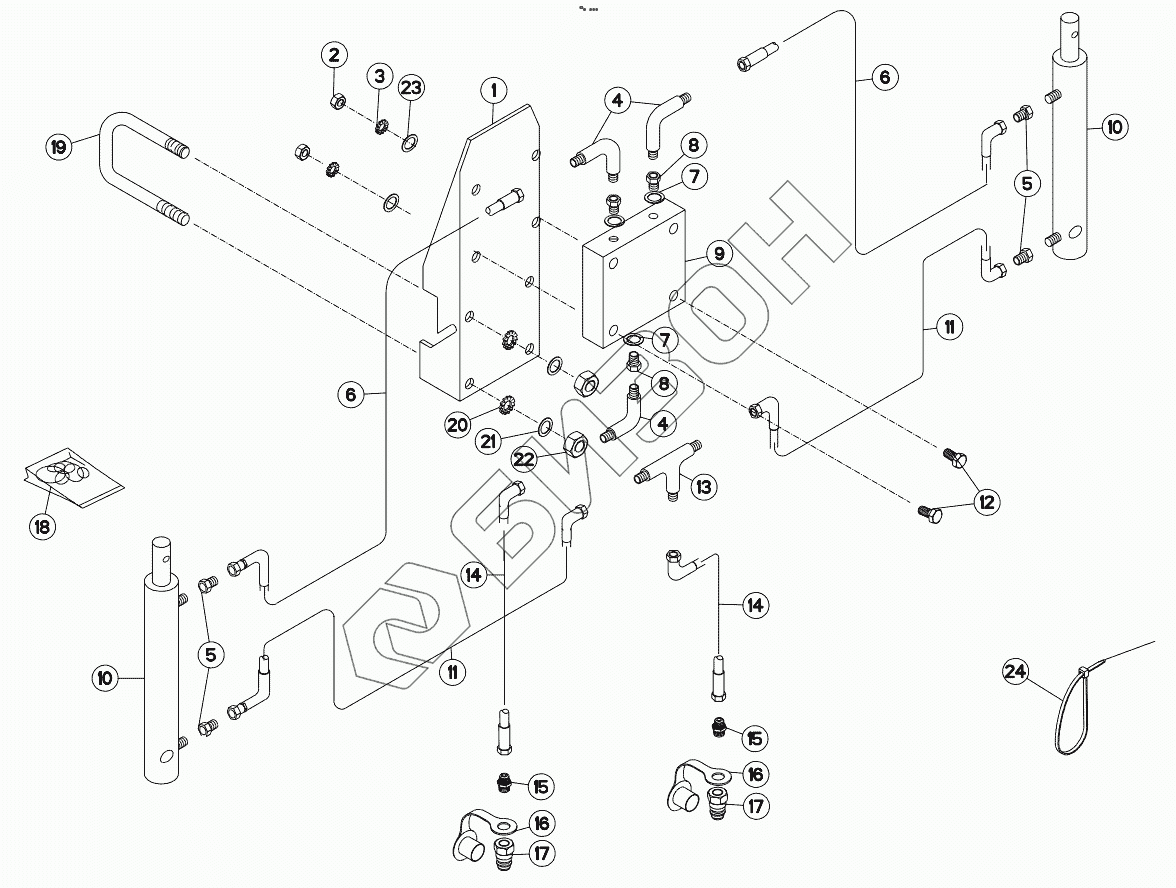

Графический каталог запасных частей к технике: KUHN PLANTER II. SINGLE BARR HYDRAULIC CONTROL
1
2
3
4
4
5
5
6
6
6
6
6
6
7
7
8
8
9
10
10
11
11
11
11
11
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | VNB0571A | BRACKET |
Загрузка ...
|
|
| 2 | 80200870 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 3 | 80270801 | SERRATED LOCK WASHER ZBC |
Загрузка ...
|
|
| 4 | A620808 | ADAPTER |
Загрузка ...
|
|
| 5 | A620035 | ADAPTER |
Загрузка ...
|
|
| 6 | VLA1712 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 6 | VLA2207 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 7 | 82102418 | SEALING RING |
Загрузка ...
|
|
| 8 | A622133 | ADAPTER |
Загрузка ...
|
|
| 9 | 82300071 | SEQUENCE VALVE |
Загрузка ...
|
|
| 10 | VNB0780A | HYDRAULIK CYLINDER |
Загрузка ...
|
|
| 11 | VAD1124 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 11 | VLJ0112A | HYDRAULIC HOSE |
Загрузка ...
|
|
| 12 | 80060850 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 13 | A621207 | T UNION |
Загрузка ...
|
|
| 14 | VLJ0114A | HYDRAULIC HOSE |
Загрузка ...
|
|
| 15 | A621830 | ADAPTER |
Загрузка ...
|
|
| 16 | 82300026 | CAP MALE CONNECTOR |
Загрузка ...
|
|
| 17 | 82301207 | CONNECTOR MALE |
Загрузка ...
|
|
| 18 | VNB0781 | KPL SET OF SEALS |
Загрузка ...
|
|
| 19 | FNB0758A | U-BOLT |
Загрузка ...
|
|
| 20 | 80251220 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 21 | 80271201 | SERRATED LOCK WASHER FLZNNC |
Загрузка ...
|
|
| 22 | 80201270 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 23 | 80250820 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 24 | 83090093 | HOSE BINDER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
