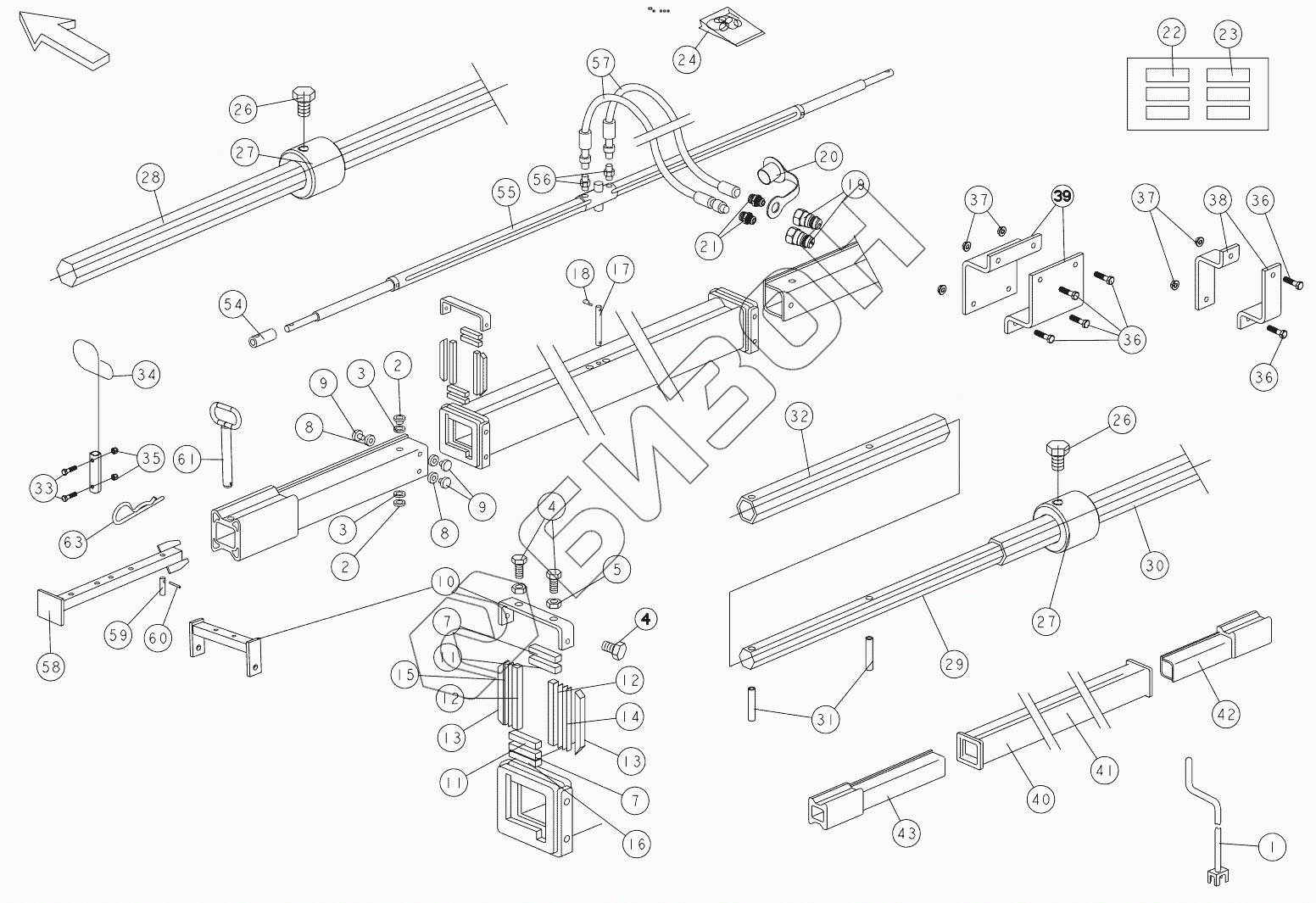

Графический каталог запасных частей к технике: KUHN PLANTER II. TELESCOPIC
1
2
2
2
2
2
2
3
3
4
4
5
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
26
26
26
26
26
26
27
27
27
27
28
28
29
30
30
31
32
33
34
35
36
36
36
37
37
38
39
39
40
41
42
43
54
55
56
57
58
59
60
61
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | VNB0443 | CRANK |
Загрузка ...
|
|
| 2 | FNB2516 | SKID |
Загрузка ...
|
|
| 2 | N02852A0 | SKID |
Загрузка ...
|
|
| 3 | 80252044 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 4 | 80061045 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 5 | 80201070 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 7 | FNB2527 | POSITION STOP |
Загрузка ...
|
|
| 8 | 80251638 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 9 | FNB2533 | SKID |
Загрузка ...
|
|
| 10 | FNB2519A | DRAG COLLAR |
Загрузка ...
|
|
| 10 | N1001280 | HOSE CLAMP |
Загрузка ...
|
|
| 11 | FNB2545 | SKID |
Загрузка ...
|
|
| 12 | FNB2546 | SKID |
Загрузка ...
|
|
| 13 | FNB2526A | POSITION STOP |
Загрузка ...
|
|
| 14 | FNB2543 | DISTANCE PLATE |
Загрузка ...
|
|
| 15 | FNB2544 | DISTANCE PLATE |
Загрузка ...
|
|
| 16 | FNB2542 | DISTANCE PLATE |
Загрузка ...
|
|
| 17 | FNB2511 | SPRING COTTER PIN |
Загрузка ...
|
|
| 18 | 80500328 | SPLIT PIN FE/ZNXC3 |
Загрузка ...
|
|
| 19 | 82301207 | CONNECTOR MALE |
Загрузка ...
|
|
| 20 | 82300026 | CAP MALE CONNECTOR |
Загрузка ...
|
|
| 21 | A621830 | ADAPTER |
Загрузка ...
|
|
| 22 | N00271A0 | SET OF STICKERS |
Загрузка ...
|
|
| 23 | N00270A0 | SET OF STICKERS |
Загрузка ...
|
|
| 24 | VNB2501 | KPL SET OF SEALS |
Загрузка ...
|
|
| 26 | 80061016 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 26 | 80141010 | SET SCREW WITH CONE FE/ZNXC3 |
Загрузка ...
|
|
| 27 | N01716B0 | BUSH |
Загрузка ...
|
|
| 27 | BUSH |
Загрузка ...
|
||
| 28 | N02353A0 | TUBE |
Загрузка ...
|
|
| 28 | N01745A0 | HEXAGON BAR |
Загрузка ...
|
|
| 29 | N02354A0 | PLATE |
Загрузка ...
|
|
| 30 | N02356A0 | TUBE |
Загрузка ...
|
|
| 30 | N01739A0 | TUBE |
Загрузка ...
|
|
| 31 | 80450631 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 32 | N02355A0 | TUBE |
Загрузка ...
|
|
| 33 | 80061040 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 34 | N02006A0 | GUIDE |
Загрузка ...
|
|
| 35 | 80201030 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 36 | 80061040 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 37 | 80201051 | UNDERSERRATED SELF-LOCKING NUT |
Загрузка ...
|
|
| 38 | N00949A0 | DISTANCE PLATE |
Загрузка ...
|
|
| 39 | N00950A0 | DISTANCE PLATE |
Загрузка ...
|
|
| 39 | N00952A0 | DISTANCE PLATE |
Загрузка ...
|
|
| 40 | VNB2514B | GEAR CASE |
Загрузка ...
|
|
| 41 | VNB2515B | GEAR CASE |
Загрузка ...
|
|
| 42 | VNB2516A | GEAR CASE |
Загрузка ...
|
|
| 43 | VNB2516A | GEAR CASE |
Загрузка ...
|
|
| 54 | FNB2520 | BACK |
Загрузка ...
|
|
| 55 | VNB2500A | JACK |
Загрузка ...
|
|
| 56 | A620037 | ADAPTER |
Загрузка ...
|
|
| 57 | VPA0185 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 58 | VNB2518 | PAWL |
Загрузка ...
|
|
| 59 | FNB2521 | SPRING COTTER PIN |
Загрузка ...
|
|
| 60 | 80450540 | ROLL PIN |
Загрузка ...
|
|
| 61 | N00796A0 | PIN |
Загрузка ...
|
|
| 62 | 80450540 | ROLL PIN |
Загрузка ...
|
|
| 63 | FPX0752 | ROD LONG |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
