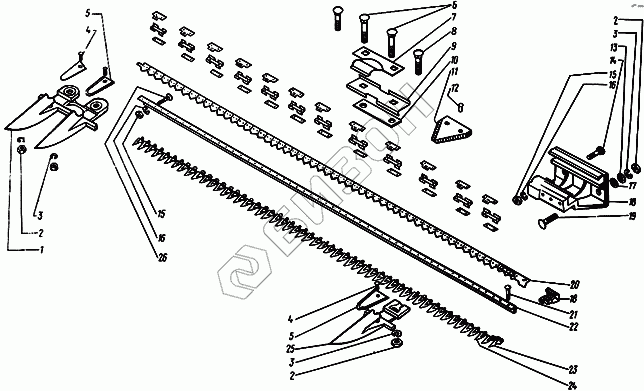

Графический каталог запасных частей к технике: КЗК Енисей 1200. Аппарат режущий Р232.00.000
1
2
2
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Р230.30.001 | Палец |
Загрузка ...
|
|
| 2 | М12-5915 | Гайка |
Загрузка ...
|
|
| 3 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 4 | 6Х30-10300 | Заклепка |
Загрузка ...
|
|
| 5 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 6 | Р230.00.007 | Болт |
Загрузка ...
|
|
| 7 | 3230.00.003 | Прижим |
Загрузка ...
|
|
| 8 | Р230.00.006 | Болт |
Загрузка ...
|
|
| 9 | Р117.00.03А | Пластина |
Загрузка ...
|
|
| 10 | Р230.00.002 | Прокладка |
Загрузка ...
|
|
| 11 | Н.066.02 | Сегмент 1Н |
Загрузка ...
|
|
| 12 | 47 9833 1091 00 | Заклепка 5х16-10299 |
Загрузка ...
|
|
| 13 | 12Х2-11371 | Шайба |
Загрузка ...
|
|
| 14 | 47 9644 1328 00 | Болт М10х30-7802 |
Загрузка ...
|
|
| 15 | М10-5915 | Гайка |
Загрузка ...
|
|
| 16 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 17 | 12-6958 | Шайба |
Загрузка ...
|
|
| 18 | 54-1-2-9-Б | Направляющая |
Загрузка ...
|
|
| 19 | 47 9644 1352 00 | Болт М12х40-7802 |
Загрузка ...
|
|
| 20 | Р232.10.000 | Нож |
Загрузка ...
|
|
| 21 | М12Х35-17475 | Болт |
Загрузка ...
|
|
| 22 | Р232.00.001 | Угольник |
Загрузка ...
|
|
| 23 | Р230.20.000 | Палец |
Загрузка ...
|
|
| 24 | Р230.30.000 | Палец |
Загрузка ...
|
|
| 25 | Р230.20.001 | Палец |
Загрузка ...
|
|
| 26 | 47 9644 1329 00 | Болт М10х35-7802 |
Загрузка ...
|
