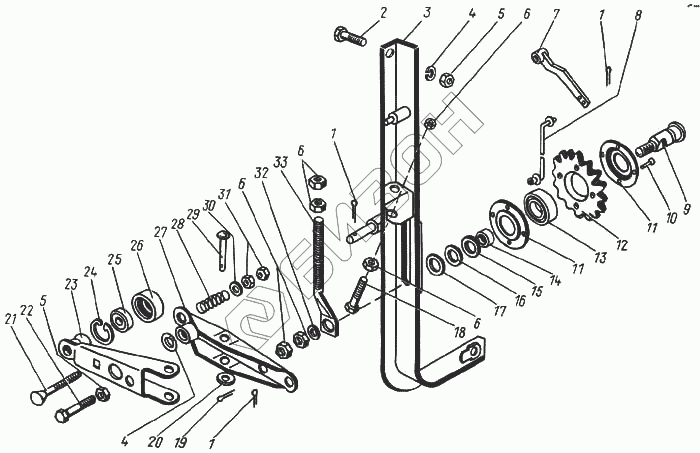

Графический каталог запасных частей к технике: КЗК Енисей 1200. Автомат сбрасывания копны КДМ 0-23
1
1
1
2
3
4
4
5
5
6
6
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3.2Х25-397 | Шплинт |
Загрузка ...
|
|
| 2 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
|
| 3 | КДМ-0-23-1 | Кронштейн |
Загрузка ...
|
|
| 4 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 5 | М10-5915 | Гайка |
Загрузка ...
|
|
| 6 | М12-5915 | Гайка |
Загрузка ...
|
|
| 7 | КД-0-23-3 | Рычаг |
Загрузка ...
|
|
| 8 | КД-0-23-2 | Тяга |
Загрузка ...
|
|
| 9 | 44-60007-А | Ось |
Загрузка ...
|
|
| 10 | 4Х22-10299 | Заклепка |
Загрузка ...
|
|
| 11 | 41021 | Крынка |
Загрузка ...
|
|
| 12 | 40174 | Звездочка |
Загрузка ...
|
|
| 13 | 180204С17 | Подшипник |
Загрузка ...
|
|
| 14 | 80446 | Втулка |
Загрузка ...
|
|
| 15 | 42063 | Шайба |
Загрузка ...
|
|
| 16 | 41020 | Шайба |
Загрузка ...
|
|
| 17 | 44-40112Б | Шайба рифленая |
Загрузка ...
|
|
| 18 | 60962-А | Болт регулировочный |
Загрузка ...
|
|
| 19 | 2.5Х16-397 | Шплинт |
Загрузка ...
|
|
| 20 | 10-11371 | Шайба |
Загрузка ...
|
|
| 21 | 47 9644 1325 00 | Болт М8х90-7802 |
Загрузка ...
|
|
| 22 | 61175 | Болт |
Загрузка ...
|
|
| 23 | 34-8-11-3-1-А | Рычаг |
Загрузка ...
|
|
| 24 | 60916 | Кольцо стопорное |
Загрузка ...
|
|
| 25 | 180501С17 | Подшипник |
Загрузка ...
|
|
| 26 | 60741-А | Ролик |
Загрузка ...
|
|
| 27 | 54-0-23-4 | Коромысло |
Загрузка ...
|
|
| 28 | 60429 | Пружина |
Загрузка ...
|
|
| 29 | 60742-А | Ось |
Загрузка ...
|
|
| 30 | 8х1.4-11371 | Шайба |
Загрузка ...
|
|
| 31 | М8-5915 | Гайка |
Загрузка ...
|
|
| 32 | 12-11371 | Шайба |
Загрузка ...
|
|
| 33 | 44-60489 | Винт специальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
