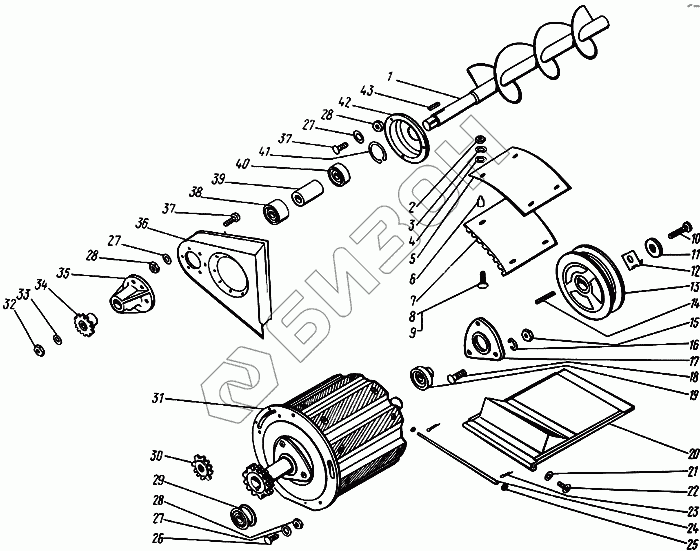

Графический каталог запасных частей к технике: КЗК Енисей 1200. Домолачивающее устройство КДМ 2-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ-2-10-3-1 | Шнек |
Загрузка ...
|
|
| 2 | М8-5915 | Гайка |
Загрузка ...
|
|
| 3 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 4 | 8-11371 | Шайба |
Загрузка ...
|
|
| 5 | КДМ-2-10-4-1-А | Крышка |
Загрузка ...
|
|
| 6 | КДМ-8239 | Втулка |
Загрузка ...
|
|
| 7 | КДМ-1018 | Терка |
Загрузка ...
|
|
| 8 | КДМ-6316 | Болт |
Загрузка ...
|
|
| 9 | КДМ-6316-01 | Болт |
Загрузка ...
|
|
| 10 | М12Х35-7802 | Болт |
Загрузка ...
|
|
| 11 | 54-44267 | Шайба |
Загрузка ...
|
|
| 12 | КДМ-4120 | Шайба стопорная |
Загрузка ...
|
|
| 13 | КДМ-1001 | Шкив |
Загрузка ...
|
|
| 14 | 8Х7Х50-23360 | Шпонка |
Загрузка ...
|
|
| 15 | М10-5915 | Гайка |
Загрузка ...
|
|
| 16 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 17 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 18 | 47 9644 1328 00 | Болт М10х30-7802 |
Загрузка ...
|
|
| 19 | 580306 | Подшипник |
Загрузка ...
|
|
| 20 | КДМ-2-10-5 | Крышка |
Загрузка ...
|
|
| 21 | 44-00241 | Втулка |
Загрузка ...
|
|
| 22 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 23 | 2Х16-397 | Шплинт |
Загрузка ...
|
|
| 24 | 54-60549 | Ось |
Загрузка ...
|
|
| 25 | 8-6958 | Шайба |
Загрузка ...
|
|
| 26 | 47 9434 1003 00 | Болт М6х16-7798 |
Загрузка ...
|
|
| 27 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 28 | М6-5915 | Гайка |
Загрузка ...
|
|
| 29 | КД2-21-5 | Ролик натяжной |
Загрузка ...
|
|
| 30 | КДМ-2-188 | Звездочка натяжная |
Загрузка ...
|
|
| 31 | КДМ-2-10-2 | Барабан в сборе |
Загрузка ...
|
|
| 32 | М24Х1.5-11871 | Гайка |
Загрузка ...
|
|
| 33 | 24-11872 | Шайба |
Загрузка ...
|
|
| 34 | КДМ-2-10-3-2 | Звездочка |
Загрузка ...
|
|
| 35 | КДМ-1063-А | Корпус |
Загрузка ...
|
|
| 36 | КДМ-2-10-1 | Кожух домолачивающего устройства |
Загрузка ...
|
|
| 37 | 47 9434 1005 00 | Болт М6х20-7798 |
Загрузка ...
|
|
| 38 | 180205КС17 | Подшипник |
Загрузка ...
|
|
| 39 | КДМ 8008А | Втулка |
Загрузка ...
|
|
| 40 | 180206С17 | Подшипник |
Загрузка ...
|
|
| 41 | В62.65Г-13943 | Кольцо |
Загрузка ...
|
|
| 42 | КДМ-41183-А | Крышка |
Загрузка ...
|
|
| 43 | 8Х7Х25-23360 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
