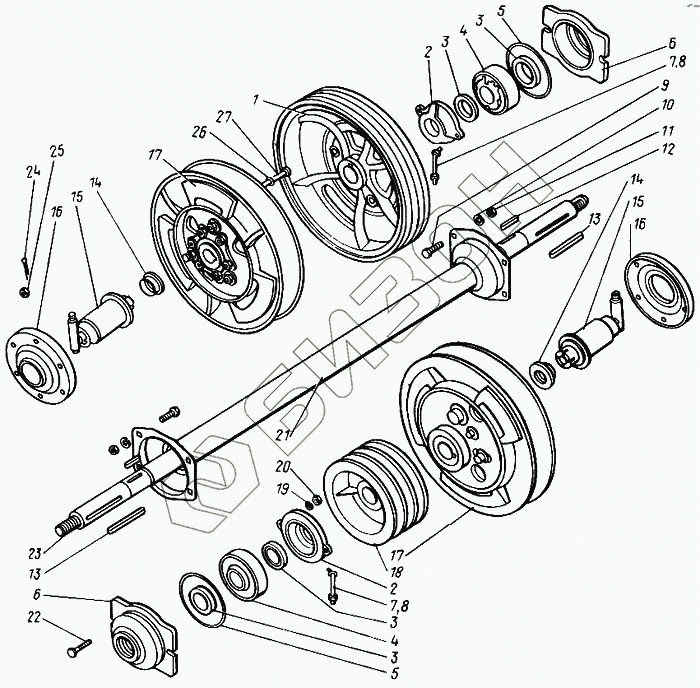

Графический каталог запасных частей к технике: КЗК Енисей 1200. Главный контрпривод
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КД-1021 | Шкив приемный |
Загрузка ...
|
|
| 2 | 44Б-10090 | Крышка подшипника |
Загрузка ...
|
|
| 3 | 1-60Х85-1 | Манжета |
Загрузка ...
|
|
| 4 | 11312 | Подшипник |
Загрузка ...
|
|
| 5 | Н.026.511 | Кольцо |
Загрузка ...
|
|
| 6 | 44Б-10089 | Корпус подшипника (47855110066) |
Загрузка ...
|
|
| 7 | КДМ-8562 | Трубка |
Загрузка ...
|
|
| 8 | 1.3.Ц6Хр | Масленка |
Загрузка ...
|
|
| 9 | 47 9644 1352 00 | Болт М12х40-7802 |
Загрузка ...
|
|
| 10 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 11 | М12-5915 | Гайка |
Загрузка ...
|
|
| 12 | 14Х9Х63-23360 | Шпонка |
Загрузка ...
|
|
| 13 | 14Х9Х125-23360 | Шпонка |
Загрузка ...
|
|
| 14 | КДМ-2-191-А | Шайба |
Загрузка ...
|
|
| 15 | ГА 76020А | Гидроцилиндр |
Загрузка ...
|
|
| 16 | КДМ-40773-Б | Конус |
Загрузка ...
|
|
| 17 | КДМ-2-81-Б | Шкив большой |
Загрузка ...
|
|
| 18 | КДМ-1051В | Шкив |
Загрузка ...
|
|
| 19 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 20 | М10-5915 | Гайка |
Загрузка ...
|
|
| 21 | 44Б-2-38 | Труба распорная (47855110036) |
Загрузка ...
|
|
| 22 | 47 9324 1042 00 | Болт М10х40-7795 |
Загрузка ...
|
|
| 23 | КДМ-6010-Е | Вал главного контрпривода |
Загрузка ...
|
|
| 24 | 3.2Х25-397 | Шплинт |
Загрузка ...
|
|
| 25 | М14-5919 | Гайка |
Загрузка ...
|
|
| 26 | КДМ-41016 | Шайба |
Загрузка ...
|
|
| 27 | 54-60857-А | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
