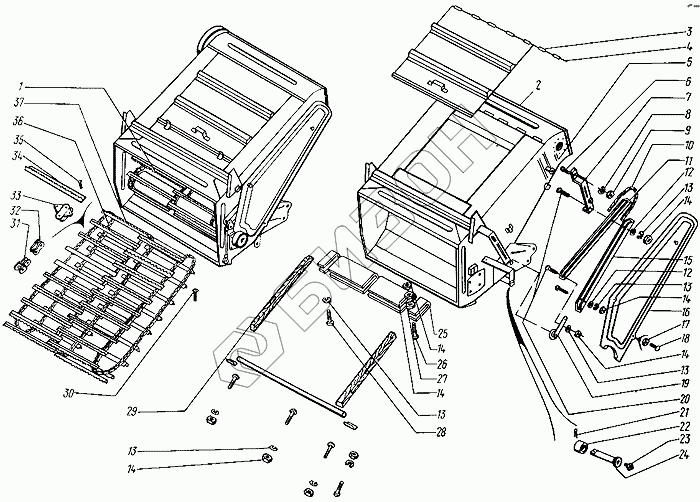

Графический каталог запасных частей к технике: КЗК Енисей 1200. Камера наклонная А55-1-4Б
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
13
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01.165.000 | 01.165.000 | Цепь крайняя |
Загрузка ...
|
|
| 1 | 54-1-4-3-01 | Вал транспортера |
Загрузка ...
|
|
| 2 | 54-1-4-1 | Камера наклонная |
Загрузка ...
|
|
| 3 | 410.00.000 | Крышка |
Загрузка ...
|
|
| 4 | 54-60199-А | Шомпол |
Загрузка ...
|
|
| 5 | 5Х70-397 | Шплинт |
Загрузка ...
|
|
| 6 | 47 9644 1326 00 | Болт М10х20-7802 |
Загрузка ...
|
|
| 7 | 54-1-4-17 | Кронштейн |
Загрузка ...
|
|
| 8 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 9 | М10-5915 | Гайка |
Загрузка ...
|
|
| 10 | 01.166.000 | Цепь средняя |
Загрузка ...
|
|
| 11 | 54-90015-А | Успокоитель верхний |
Загрузка ...
|
|
| 12 | 8-6958 | Шайба |
Загрузка ...
|
|
| 13 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 14 | М8-5915 | Гайка |
Загрузка ...
|
|
| 15 | 54-90016-А | Успокоитель нижний |
Загрузка ...
|
|
| 16 | 54-1-4-15 | Щиток |
Загрузка ...
|
|
| 17 | 44-00241 | Втулка |
Загрузка ...
|
|
| 18 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 19 | 54-1-4-16 | Звездочка натяжная |
Загрузка ...
|
|
| 20 | М8Х75-7802 | Болт |
Загрузка ...
|
|
| 21 | 5Х36-397 | Шплинт |
Загрузка ...
|
|
| 22 | 60502 | Ролик |
Загрузка ...
|
|
| 23 | 1.3.Ц6Хр | Масленка |
Загрузка ...
|
|
| 24 | 60160 | Палец |
Загрузка ...
|
|
| 25 | 54-41430 | Кожух крайний |
Загрузка ...
|
|
| 26 | М8Х75-7798 | Болт |
Загрузка ...
|
|
| 27 | 8Х1.4-11371 | Шайба |
Загрузка ...
|
|
| 28 | М18Х60-7802 | Болт |
Загрузка ...
|
|
| 29 | 54-90014А | Направляющая |
Загрузка ...
|
|
| 30 | М8Х25-17473 | Винт |
Загрузка ...
|
|
| 31 | Н.120.00.030 | Звено переходное |
Загрузка ...
|
|
| 32 | Н.120.00.020 | Звено соединительное |
Загрузка ...
|
|
| 33 | Н.120.01.010 | Звено специальное |
Загрузка ...
|
|
| 34 | 01.144.000 | Гребенка |
Загрузка ...
|
|
| 35 | 6Х16-10299 | Заклепка |
Загрузка ...
|
|
| 36 | 01.165.000 | Цепь крайняя |
Загрузка ...
|
|
| 37 | 01.166.000 | Цепь средняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
